Kübler CODIX 554 Bedienungsanleitung Seite 21

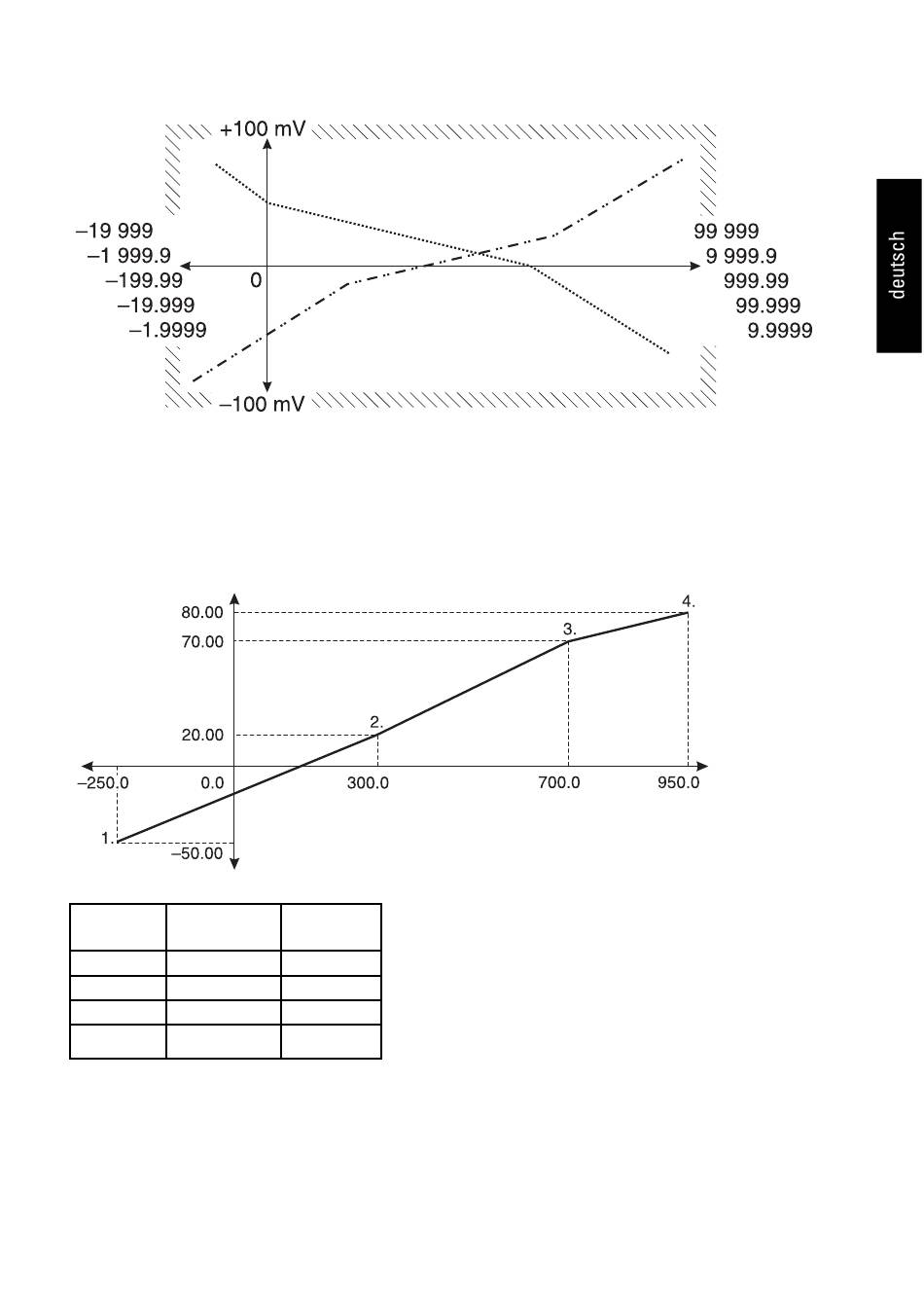

E E i i n n g g a a n n g g s s b b e e r r e e i i c c h h – – 1 1 0 0 0 0 . . . . . . + + 1 1 0 0 0 0 m m V V
B B e e i i s s p p i i e e l l m m i i t t 4 4 S S t t ü ü t t z z s s t t e e l l l l e e n n
im Eingangsbereich –100 ... +100 mV
Stütz- Eingangs- Anzeige-
stelle wert
1 –50,000
2 20,000
3 70,000
4 80,000
Dieses Beispiel wird nachfolgend
verwendet.
www.kuebler.com
wert
–250,0
300,0
700,0
950,0
Es empfiehlt sich, vor Beginn der
Parametrierung die gewünschten
Wertepaare der Stützstellen für die
Kennlinie zu notieren.
Anzeigebereich
Seite 19
