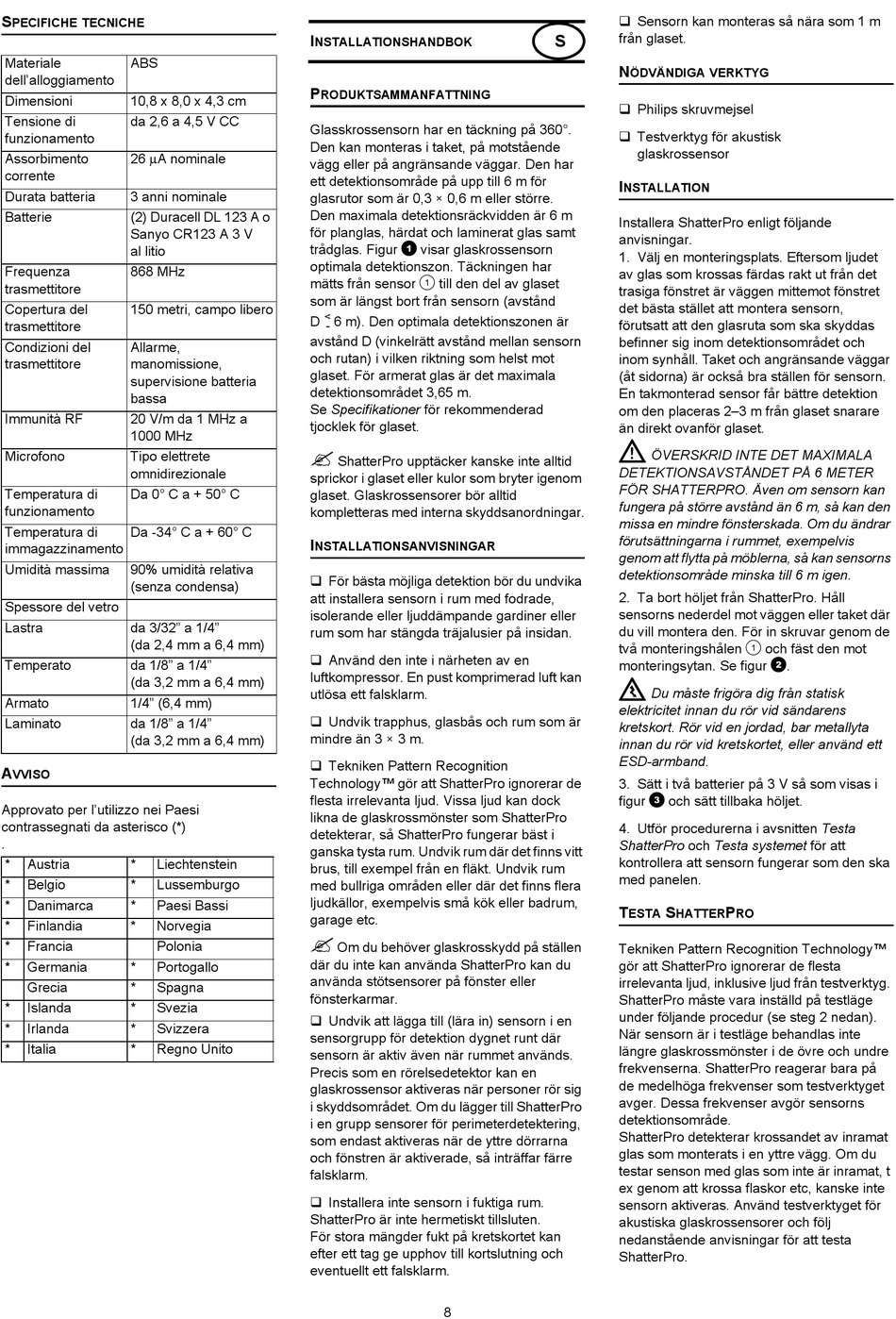

S
PECIFICHE TECNICHE
Materiale ABS
dell'alloggiamento
Dimensioni 10,8 x 8,0 x 4,3 cm
Tensione di da 2,6 a 4,5 V CC
funzionamento
26 µA nominale
Assorbimento
corrente
Durata batteria 3 anni nominale
Batterie (2) Duracell DL 123 A o
Sanyo CR123 A 3 V
al litio
Frequenza 868 MHz
trasmettitore
Copertura del 150 metri, campo libero
trasmettitore
Condizioni del Allarme,
trasmettitore manomissione,
supervisione batteria
bassa
Immunità RF 20 V/m da 1 MHz a
1000 MHz
Microfono Tipo elettrete
omnidirezionale
Temperatura di Da 0° C a + 50° C
funzionamento
Temperatura di Da -34° C a + 60° C
immagazzinamento
Umidità massima 90% umidità relativa
(senza condensa)
Spessore del vetro
Lastra da 3/32" a 1/4"
(da 2,4 mm a 6,4 mm)
Temperato da 1/8" a 1/4"
(da 3,2 mm a 6,4 mm)
Armato 1/4" (6,4 mm)
Laminato da 1/8" a 1/4"
(da 3,2 mm a 6,4 mm)
A
VVISO
Approvato per l'utilizzo nei Paesi
contrassegnati da asterisco (*)
.
* Austria * Liechtenstein
* Belgio * Lussemburgo
* Danimarca * Paesi Bassi
* Finlandia * Norvegia
* Francia Polonia
* Germania * Portogallo
Grecia * Spagna
* Islanda * Svezia
* Irlanda * Svizzera
* Italia * Regno Unito
I
NSTALLATIONSHANDBOK
P
RODUKTSAMMANFATTNING
Glasskrossensorn har en täckning på 360°.
Den kan monteras i taket, på motstående
vägg eller på angränsande väggar. Den har
ett detektionsområde på upp till 6 m för
glasrutor som är 0,3 × 0,6 m eller större.
Den maximala detektionsräckvidden är 6 m
för planglas, härdat och laminerat glas samt
trådglas. Figur ! visar glaskrossensorn
optimala detektionszon. Täckningen har
mätts från sensor 1 till den del av glaset
som är längst bort från sensorn (avstånd
<
D 6 m). Den optimala detektionszonen är
-
avstånd D (vinkelrätt avstånd mellan sensorn
och rutan) i vilken riktning som helst mot
glaset. För armerat glas är det maximala
detektionsområdet 3,65 m.
Se Specifikationer för rekommenderad
tjocklek för glaset.
<
ShatterPro upptäcker kanske inte alltid
sprickor i glaset eller kulor som bryter igenom
glaset. Glaskrossensorer bör alltid
kompletteras med interna skyddsanordningar.
I
NSTALLATIONSANVISNINGAR
För bästa möjliga detektion bör du undvika
att installera sensorn i rum med fodrade,
isolerande eller ljuddämpande gardiner eller
rum som har stängda träjalusier på insidan.
Använd den inte i närheten av en
luftkompressor. En pust komprimerad luft kan
utlösa ett falsklarm.
Undvik trapphus, glasbås och rum som är
mindre än 3 × 3 m.
Tekniken Pattern Recognition
Technology™ gör att ShatterPro ignorerar de
flesta irrelevanta ljud. Vissa ljud kan dock
likna de glaskrossmönster som ShatterPro
detekterar, så ShatterPro fungerar bäst i
ganska tysta rum. Undvik rum där det finns vitt
brus, till exempel från en fläkt. Undvik rum
med bullriga områden eller där det finns flera
ljudkällor, exempelvis små kök eller badrum,
garage etc.
<
Om du behöver glaskrosskydd på ställen
där du inte kan använda ShatterPro kan du
använda stötsensorer på fönster eller
fönsterkarmar.
Undvik att lägga till (lära in) sensorn i en
sensorgrupp för detektion dygnet runt där
sensorn är aktiv även när rummet används.
Precis som en rörelsedetektor kan en
glaskrossensor aktiveras när personer rör sig
i skyddsområdet. Om du lägger till ShatterPro
i en grupp sensorer för perimeterdetektering,
som endast aktiveras när de yttre dörrarna
och fönstren är aktiverade, så inträffar färre
falsklarm.
Installera inte sensorn i fuktiga rum.
ShatterPro är inte hermetiskt tillsluten.
För stora mängder fukt på kretskortet kan
efter ett tag ge upphov till kortslutning och
eventuellt ett falsklarm.
8
Sensorn kan monteras så nära som 1 m
S från glaset.
N
ÖDVÄNDIGA VERKTYG
Philips skruvmejsel
Testverktyg för akustisk
glaskrossensor
I
NSTALLATION
Installera ShatterPro enligt följande
anvisningar.
1. Välj en monteringsplats. Eftersom ljudet
av glas som krossas färdas rakt ut från det
trasiga fönstret är väggen mittemot fönstret
det bästa stället att montera sensorn,
förutsatt att den glasruta som ska skyddas
befinner sig inom detektionsområdet och
inom synhåll. Taket och angränsande väggar
(åt sidorna) är också bra ställen för sensorn.
En takmonterad sensor får bättre detektion
om den placeras 2–3 m från glaset snarare
än direkt ovanför glaset.
=
ÖVERSKRID INTE DET MAXIMALA
DETEKTIONSAVSTÅNDET PÅ 6 METER
FÖR SHATTERPRO. Även om sensorn kan
fungera på större avstånd än 6 m, så kan den
missa en mindre fönsterskada. Om du ändrar
förutsättningarna i rummet, exempelvis
genom att flytta på möblerna, så kan sensorns
detektionsområde minska till 6 m igen.
2. Ta bort höljet från ShatterPro. Håll
sensorns nederdel mot väggen eller taket där
du vill montera den. För in skruvar genom de
två monteringshålen 1 och fäst den mot
monteringsytan. Se figur ".
,
Du måste frigöra dig från statisk
elektricitet innan du rör vid sändarens
kretskort. Rör vid en jordad, bar metallyta
innan du rör vid kretskortet, eller använd ett
ESD-armband.
3. Sätt i två batterier på 3 V så som visas i
figur # och sätt tillbaka höljet.
4. Utför procedurerna i avsnitten Testa
ShatterPro och Testa systemet för att
kontrollera att sensorn fungerar som den ska
med panelen.
T S
ESTA HATTER
Tekniken Pattern Recognition Technology™
gör att ShatterPro ignorerar de flesta
irrelevanta ljud, inklusive ljud från testverktyg.
ShatterPro måste vara inställd på testläge
under följande procedur (se steg 2 nedan).
När sensorn är i testläge behandlas inte
längre glaskrossmönster i de övre och undre
frekvenserna. ShatterPro reagerar bara på
de medelhöga frekvenser som testverktyget
avger. Dessa frekvenser avgör sensorns
detektionsområde.
ShatterPro detekterar krossandet av inramat
glas som monterats i en yttre vägg. Om du
testar senson med glas som inte är inramat, t
ex genom att krossa flaskor etc, kanske inte
sensorn aktiveras. Använd testverktyget för
akustiska glaskrossensorer och följ
nedanstående anvisningar för att testa
ShatterPro.
P
RO
