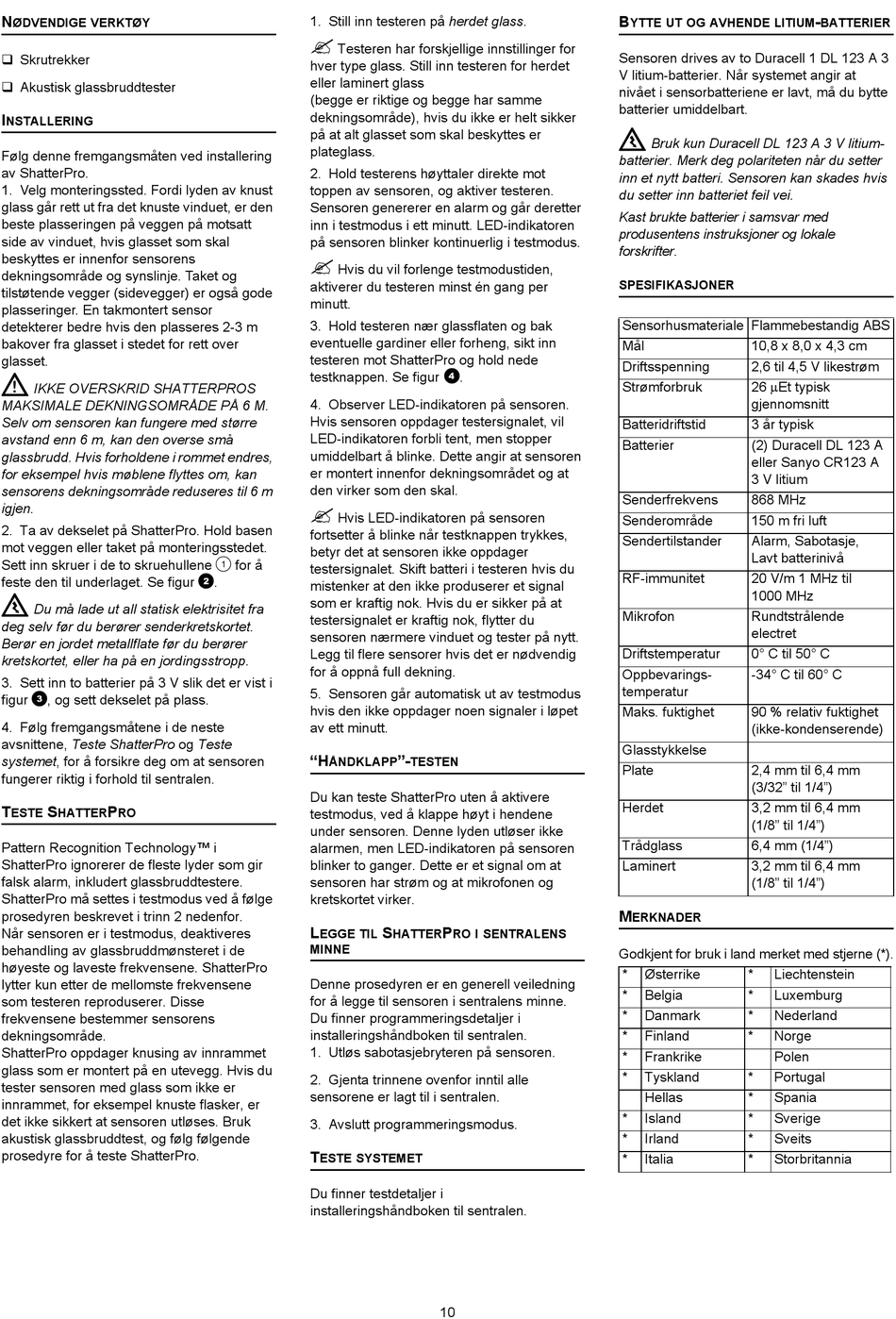

GE RF903W8 Installationsanweisungen Seite 10

N
ØDVENDIGE VERKTØY
Skrutrekker
Akustisk glassbruddtester
I
NSTALLERING
Følg denne fremgangsmåten ved installering
av ShatterPro.
1. Velg monteringssted. Fordi lyden av knust
glass går rett ut fra det knuste vinduet, er den
beste plasseringen på veggen på motsatt
side av vinduet, hvis glasset som skal
beskyttes er innenfor sensorens
dekningsområde og synslinje. Taket og
tilstøtende vegger (sidevegger) er også gode
plasseringer. En takmontert sensor
detekterer bedre hvis den plasseres 2-3 m
bakover fra glasset i stedet for rett over
glasset.
=
IKKE OVERSKRID SHATTERPROS
MAKSIMALE DEKNINGSOMRÅDE PÅ 6 M.
Selv om sensoren kan fungere med større
avstand enn 6 m, kan den overse små
glassbrudd. Hvis forholdene i rommet endres,
for eksempel hvis møblene flyttes om, kan
sensorens dekningsområde reduseres til 6 m
igjen.
2. Ta av dekselet på ShatterPro. Hold basen
mot veggen eller taket på monteringsstedet.
Sett inn skruer i de to skruehullene 1 for å
feste den til underlaget. Se figur ".
,
Du må lade ut all statisk elektrisitet fra
deg selv før du berører senderkretskortet.
Berør en jordet metallflate før du berører
kretskortet, eller ha på en jordingsstropp.
3. Sett inn to batterier på 3 V slik det er vist i
figur #, og sett dekselet på plass.
4. Følg fremgangsmåtene i de neste
avsnittene, Teste ShatterPro og Teste
systemet, for å forsikre deg om at sensoren
fungerer riktig i forhold til sentralen.
T S P
ESTE HATTER RO
Pattern Recognition Technology™ i
ShatterPro ignorerer de fleste lyder som gir
falsk alarm, inkludert glassbruddtestere.
ShatterPro må settes i testmodus ved å følge
prosedyren beskrevet i trinn 2 nedenfor.
Når sensoren er i testmodus, deaktiveres
behandling av glassbruddmønsteret i de
høyeste og laveste frekvensene. ShatterPro
lytter kun etter de mellomste frekvensene
som testeren reproduserer. Disse
frekvensene bestemmer sensorens
dekningsområde.
ShatterPro oppdager knusing av innrammet
glass som er montert på en utevegg. Hvis du
tester sensoren med glass som ikke er
innrammet, for eksempel knuste flasker, er
det ikke sikkert at sensoren utløses. Bruk
akustisk glassbruddtest, og følg følgende
prosedyre for å teste ShatterPro.
1. Still inn testeren på herdet glass.
<
Testeren har forskjellige innstillinger for
hver type glass. Still inn testeren for herdet
eller laminert glass
(begge er riktige og begge har samme
dekningsområde), hvis du ikke er helt sikker
på at alt glasset som skal beskyttes er
plateglass.
2. Hold testerens høyttaler direkte mot
toppen av sensoren, og aktiver testeren.
Sensoren genererer en alarm og går deretter
inn i testmodus i ett minutt. LED-indikatoren
på sensoren blinker kontinuerlig i testmodus.
<
Hvis du vil forlenge testmodustiden,
aktiverer du testeren minst én gang per
minutt.
3. Hold testeren nær glassflaten og bak
eventuelle gardiner eller forheng, sikt inn
testeren mot ShatterPro og hold nede
testknappen. Se figur $.
4. Observer LED-indikatoren på sensoren.
Hvis sensoren oppdager testersignalet, vil
LED-indikatoren forbli tent, men stopper
umiddelbart å blinke. Dette angir at sensoren
er montert innenfor dekningsområdet og at
den virker som den skal.
<
Hvis LED-indikatoren på sensoren
fortsetter å blinke når testknappen trykkes,
betyr det at sensoren ikke oppdager
testersignalet. Skift batteri i testeren hvis du
mistenker at den ikke produserer et signal
som er kraftig nok. Hvis du er sikker på at
testersignalet er kraftig nok, flytter du
sensoren nærmere vinduet og tester på nytt.
Legg til flere sensorer hvis det er nødvendig
for å oppnå full dekning.
5. Sensoren går automatisk ut av testmodus
hvis den ikke oppdager noen signaler i løpet
av ett minutt.
"H "-
ÅNDKLAPP TESTEN
Du kan teste ShatterPro uten å aktivere
testmodus, ved å klappe høyt i hendene
under sensoren. Denne lyden utløser ikke
alarmen, men LED-indikatoren på sensoren
blinker to ganger. Dette er et signal om at
sensoren har strøm og at mikrofonen og
kretskortet virker.
L S P
EGGE TIL HATTER RO I SENTRALENS
MINNE
Denne prosedyren er en generell veiledning
for å legge til sensoren i sentralens minne.
Du finner programmeringsdetaljer i
installeringshåndboken til sentralen.
1. Utløs sabotasjebryteren på sensoren.
2. Gjenta trinnene ovenfor inntil alle
sensorene er lagt til i sentralen.
3. Avslutt programmeringsmodus.
T
ESTE SYSTEMET
Du finner testdetaljer i
installeringshåndboken til sentralen.
10
B
YTTE UT OG AVHENDE LITIUM
Sensoren drives av to Duracell 1 DL 123 A 3
V litium-batterier. Når systemet angir at
nivået i sensorbatteriene er lavt, må du bytte
batterier umiddelbart.
,
Bruk kun Duracell DL 123 A 3 V litium-
batterier. Merk deg polariteten når du setter
inn et nytt batteri. Sensoren kan skades hvis
du setter inn batteriet feil vei.
Kast brukte batterier i samsvar med
produsentens instruksjoner og lokale
forskrifter.
SPESIFIKASJONER
Sensorhusmateriale Flammebestandig ABS
Mål 10,8 x 8,0 x 4,3 cm
Driftsspenning 2,6 til 4,5 V likestrøm
26 µEt typisk
Strømforbruk
gjennomsnitt
Batteridriftstid 3 år typisk
Batterier (2) Duracell DL 123 A
eller Sanyo CR123 A
3 V litium
Senderfrekvens 868 MHz
Senderområde 150 m fri luft
Sendertilstander Alarm, Sabotasje,
Lavt batterinivå
RF-immunitet 20 V/m 1 MHz til
1000 MHz
Mikrofon Rundtstrålende
electret
Driftstemperatur 0° C til 50° C
Oppbevarings- -34° C til 60° C
temperatur
Maks. fuktighet 90 % relativ fuktighet
(ikke-kondenserende)
Glasstykkelse
Plate 2,4 mm til 6,4 mm
(3/32" til 1/4")
Herdet 3,2 mm til 6,4 mm
(1/8" til 1/4")
Trådglass 6,4 mm (1/4")
Laminert 3,2 mm til 6,4 mm
(1/8" til 1/4")
M
ERKNADER
Godkjent for bruk i land merket med stjerne (*).
* Østerrike * Liechtenstein
* Belgia * Luxemburg
* Danmark * Nederland
* Finland * Norge
* Frankrike Polen
* Tyskland * Portugal
Hellas * Spania
* Island * Sverige
* Irland * Sveits
* Italia * Storbritannia
-
BATTERIER
