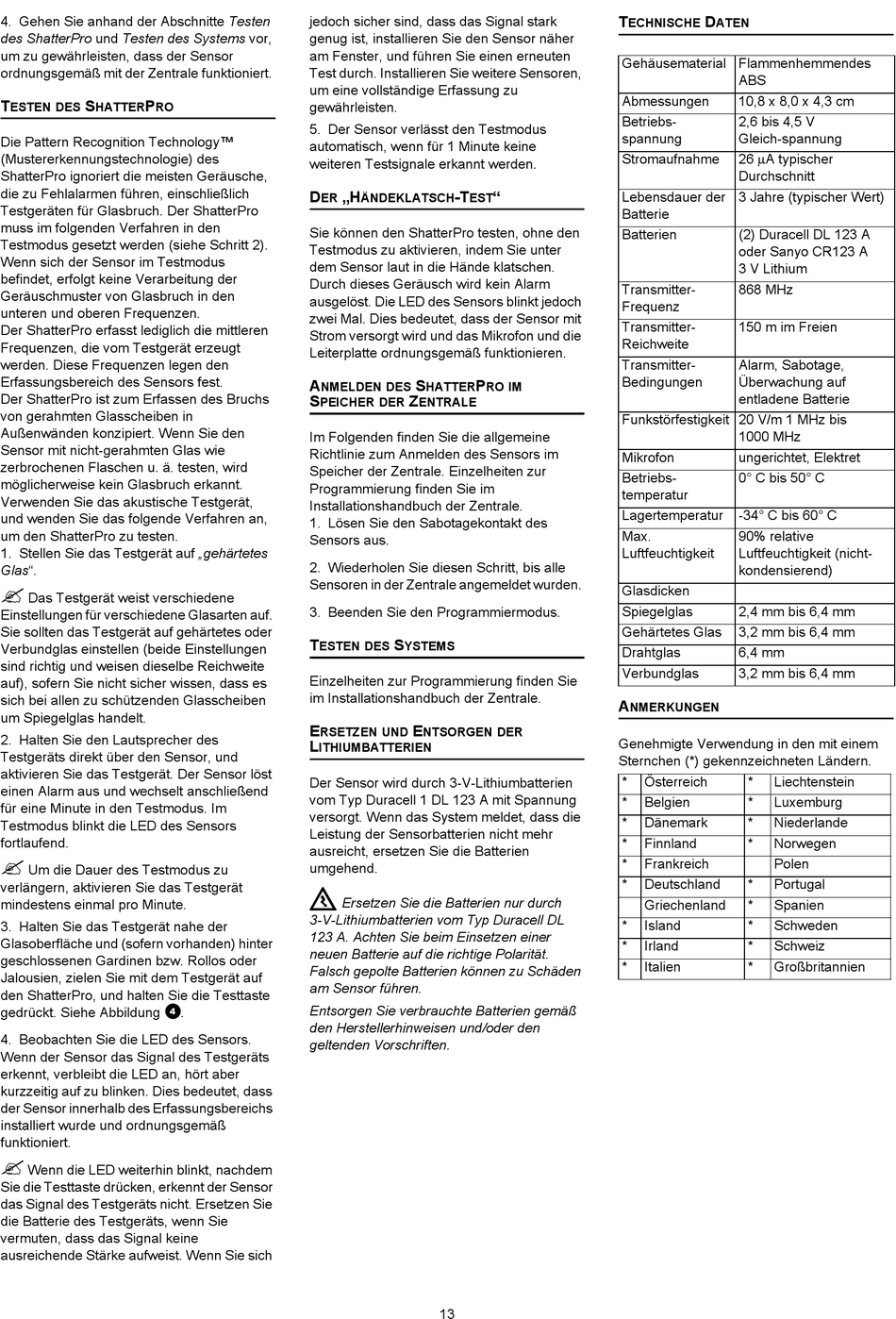

GE RF903W8 Installationsanweisungen Seite 13

4. Gehen Sie anhand der Abschnitte Testen
des ShatterPro und Testen des Systems vor,
um zu gewährleisten, dass der Sensor
ordnungsgemäß mit der Zentrale funktioniert.
T S P
ESTEN DES HATTER RO
Die Pattern Recognition Technology™
(Mustererkennungstechnologie) des
ShatterPro ignoriert die meisten Geräusche,
die zu Fehlalarmen führen, einschließlich
Testgeräten für Glasbruch. Der ShatterPro
muss im folgenden Verfahren in den
Testmodus gesetzt werden (siehe Schritt 2).
Wenn sich der Sensor im Testmodus
befindet, erfolgt keine Verarbeitung der
Geräuschmuster von Glasbruch in den
unteren und oberen Frequenzen.
Der ShatterPro erfasst lediglich die mittleren
Frequenzen, die vom Testgerät erzeugt
werden. Diese Frequenzen legen den
Erfassungsbereich des Sensors fest.
Der ShatterPro ist zum Erfassen des Bruchs
von gerahmten Glasscheiben in
Außenwänden konzipiert. Wenn Sie den
Sensor mit nicht-gerahmten Glas wie
zerbrochenen Flaschen u. ä. testen, wird
möglicherweise kein Glasbruch erkannt.
Verwenden Sie das akustische Testgerät,
und wenden Sie das folgende Verfahren an,
um den ShatterPro zu testen.
1. Stellen Sie das Testgerät auf „gehärtetes
Glas".
<
Das Testgerät weist verschiedene
Einstellungen für verschiedene Glasarten auf.
Sie sollten das Testgerät auf gehärtetes oder
Verbundglas einstellen (beide Einstellungen
sind richtig und weisen dieselbe Reichweite
auf), sofern Sie nicht sicher wissen, dass es
sich bei allen zu schützenden Glasscheiben
um Spiegelglas handelt.
2. Halten Sie den Lautsprecher des
Testgeräts direkt über den Sensor, und
aktivieren Sie das Testgerät. Der Sensor löst
einen Alarm aus und wechselt anschließend
für eine Minute in den Testmodus. Im
Testmodus blinkt die LED des Sensors
fortlaufend.
<
Um die Dauer des Testmodus zu
verlängern, aktivieren Sie das Testgerät
mindestens einmal pro Minute.
3. Halten Sie das Testgerät nahe der
Glasoberfläche und (sofern vorhanden) hinter
geschlossenen Gardinen bzw. Rollos oder
Jalousien, zielen Sie mit dem Testgerät auf
den ShatterPro, und halten Sie die Testtaste
gedrückt. Siehe Abbildung $.
4. Beobachten Sie die LED des Sensors.
Wenn der Sensor das Signal des Testgeräts
erkennt, verbleibt die LED an, hört aber
kurzzeitig auf zu blinken. Dies bedeutet, dass
der Sensor innerhalb des Erfassungsbereichs
installiert wurde und ordnungsgemäß
funktioniert.
<
Wenn die LED weiterhin blinkt, nachdem
Sie die Testtaste drücken, erkennt der Sensor
das Signal des Testgeräts nicht. Ersetzen Sie
die Batterie des Testgeräts, wenn Sie
vermuten, dass das Signal keine
ausreichende Stärke aufweist. Wenn Sie sich
jedoch sicher sind, dass das Signal stark
genug ist, installieren Sie den Sensor näher
am Fenster, und führen Sie einen erneuten
Test durch. Installieren Sie weitere Sensoren,
um eine vollständige Erfassung zu
gewährleisten.
5. Der Sensor verlässt den Testmodus
automatisch, wenn für 1 Minute keine
weiteren Testsignale erkannt werden.
D „H -T
ER ÄNDEKLATSCH EST
Sie können den ShatterPro testen, ohne den
Testmodus zu aktivieren, indem Sie unter
dem Sensor laut in die Hände klatschen.
Durch dieses Geräusch wird kein Alarm
ausgelöst. Die LED des Sensors blinkt jedoch
zwei Mal. Dies bedeutet, dass der Sensor mit
Strom versorgt wird und das Mikrofon und die
Leiterplatte ordnungsgemäß funktionieren.
A S P
NMELDEN DES HATTER
S Z
PEICHER DER ENTRALE
Im Folgenden finden Sie die allgemeine
Richtlinie zum Anmelden des Sensors im
Speicher der Zentrale. Einzelheiten zur
Programmierung finden Sie im
Installationshandbuch der Zentrale.
1. Lösen Sie den Sabotagekontakt des
Sensors aus.
2. Wiederholen Sie diesen Schritt, bis alle
Sensoren in der Zentrale angemeldet wurden.
3. Beenden Sie den Programmiermodus.
T S
ESTEN DES YSTEMS
Einzelheiten zur Programmierung finden Sie
im Installationshandbuch der Zentrale.
E E
RSETZEN UND NTSORGEN DER
L
ITHIUMBATTERIEN
Der Sensor wird durch 3-V-Lithiumbatterien
vom Typ Duracell 1 DL 123 A mit Spannung
versorgt. Wenn das System meldet, dass die
Leistung der Sensorbatterien nicht mehr
ausreicht, ersetzen Sie die Batterien
umgehend.
,
Ersetzen Sie die Batterien nur durch
3-V-Lithiumbatterien vom Typ Duracell DL
123 A. Achten Sie beim Einsetzen einer
neuen Batterie auf die richtige Polarität.
Falsch gepolte Batterien können zu Schäden
am Sensor führen.
Entsorgen Sie verbrauchte Batterien gemäß
den Herstellerhinweisen und/oder den
geltenden Vorschriften.
13
T
ECHNISCHE
Gehäusematerial Flammenhemmendes
Abmessungen
Betriebs-
spannung
Stromaufnahme
"
Lebensdauer der
Batterie
Batterien
Transmitter-
Frequenz
Transmitter-
Reichweite
Transmitter-
Bedingungen
RO IM
Funkstörfestigkeit 20 V/m 1 MHz bis
Mikrofon
Betriebs-
temperatur
Lagertemperatur
Max.
Luftfeuchtigkeit
Glasdicken
Spiegelglas
Gehärtetes Glas
Drahtglas
Verbundglas
A
NMERKUNGEN
Genehmigte Verwendung in den mit einem
Sternchen (*) gekennzeichneten Ländern.
* Österreich
* Belgien
* Dänemark
* Finnland
* Frankreich
* Deutschland
Griechenland
* Island
* Irland
* Italien
D
ATEN
ABS
10,8 x 8,0 x 4,3 cm
2,6 bis 4,5 V
Gleich-spannung
26 µA typischer
Durchschnitt
3 Jahre (typischer Wert)
(2) Duracell DL 123 A
oder Sanyo CR123 A
3 V Lithium
868 MHz
150 m im Freien
Alarm, Sabotage,
Überwachung auf
entladene Batterie
1000 MHz
ungerichtet, Elektret
0° C bis 50° C
-34° C bis 60° C
90% relative
Luftfeuchtigkeit (nicht-
kondensierend)
2,4 mm bis 6,4 mm
3,2 mm bis 6,4 mm
6,4 mm
3,2 mm bis 6,4 mm
* Liechtenstein
* Luxemburg
* Niederlande
* Norwegen
Polen
* Portugal
* Spanien
* Schweden
* Schweiz
* Großbritannien
