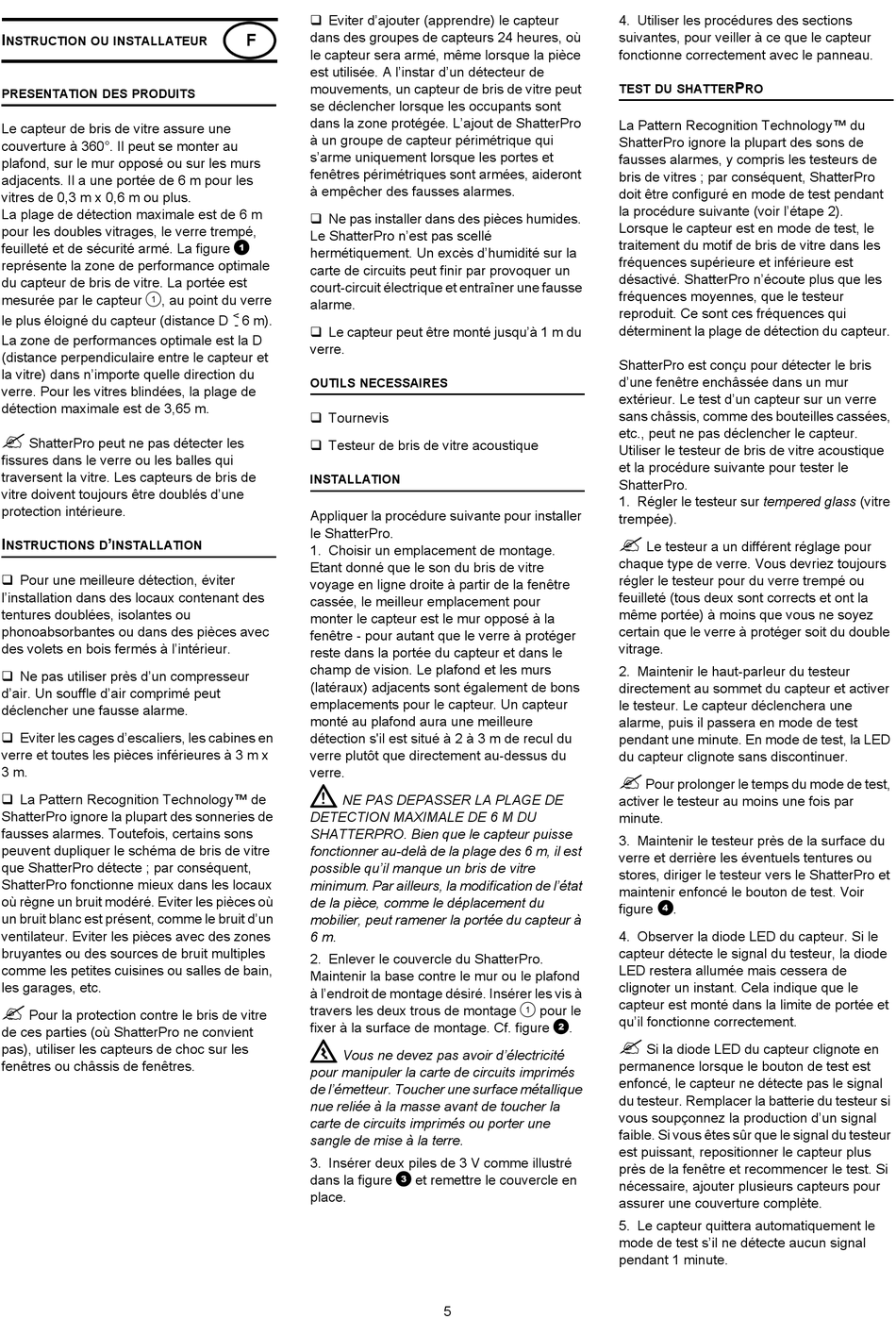

I
NSTRUCTION OU INSTALLATEUR
PRESENTATION DES PRODUITS
Le capteur de bris de vitre assure une
couverture à 360°. Il peut se monter au
plafond, sur le mur opposé ou sur les murs
adjacents. Il a une portée de 6 m pour les
vitres de 0,3 m x 0,6 m ou plus.
La plage de détection maximale est de 6 m
pour les doubles vitrages, le verre trempé,
feuilleté et de sécurité armé. La figure !
représente la zone de performance optimale
du capteur de bris de vitre. La portée est
mesurée par le capteur 1, au point du verre
le plus éloigné du capteur (distance D
La zone de performances optimale est la D
(distance perpendiculaire entre le capteur et
la vitre) dans n'importe quelle direction du
verre. Pour les vitres blindées, la plage de
détection maximale est de 3,65 m.
<
ShatterPro peut ne pas détecter les
fissures dans le verre ou les balles qui
traversent la vitre. Les capteurs de bris de
vitre doivent toujours être doublés d'une
protection intérieure.
I
'
NSTRUCTIONS D
INSTALLATION
Pour une meilleure détection, éviter
l'installation dans des locaux contenant des
tentures doublées, isolantes ou
phonoabsorbantes ou dans des pièces avec
des volets en bois fermés à l'intérieur.
Ne pas utiliser près d'un compresseur
d'air. Un souffle d'air comprimé peut
déclencher une fausse alarme.
Eviter les cages d'escaliers, les cabines en
verre et toutes les pièces inférieures à 3 m x
3 m.
La Pattern Recognition Technology™ de
ShatterPro ignore la plupart des sonneries de
fausses alarmes. Toutefois, certains sons
peuvent dupliquer le schéma de bris de vitre
que ShatterPro détecte ; par conséquent,
ShatterPro fonctionne mieux dans les locaux
où règne un bruit modéré. Eviter les pièces où
un bruit blanc est présent, comme le bruit d'un
ventilateur. Eviter les pièces avec des zones
bruyantes ou des sources de bruit multiples
comme les petites cuisines ou salles de bain,
les garages, etc.
<
Pour la protection contre le bris de vitre
de ces parties (où ShatterPro ne convient
pas), utiliser les capteurs de choc sur les
fenêtres ou châssis de fenêtres.
Eviter d'ajouter (apprendre) le capteur
F
dans des groupes de capteurs 24 heures, où
le capteur sera armé, même lorsque la pièce
est utilisée. A l'instar d'un détecteur de
mouvements, un capteur de bris de vitre peut
se déclencher lorsque les occupants sont
dans la zone protégée. L'ajout de ShatterPro
à un groupe de capteur périmétrique qui
s'arme uniquement lorsque les portes et
fenêtres périmétriques sont armées, aideront
à empêcher des fausses alarmes.
Ne pas installer dans des pièces humides.
Le ShatterPro n'est pas scellé
hermétiquement. Un excès d'humidité sur la
carte de circuits peut finir par provoquer un
court-circuit électrique et entraîner une fausse
alarme.
<
6 m).
-
Le capteur peut être monté jusqu'à 1 m du
verre.
OUTILS NECESSAIRES
Tournevis
Testeur de bris de vitre acoustique
INSTALLATION
Appliquer la procédure suivante pour installer
le ShatterPro.
1. Choisir un emplacement de montage.
Etant donné que le son du bris de vitre
voyage en ligne droite à partir de la fenêtre
cassée, le meilleur emplacement pour
monter le capteur est le mur opposé à la
fenêtre - pour autant que le verre à protéger
reste dans la portée du capteur et dans le
champ de vision. Le plafond et les murs
(latéraux) adjacents sont également de bons
emplacements pour le capteur. Un capteur
monté au plafond aura une meilleure
détection s'il est situé à 2 à 3 m de recul du
verre plutôt que directement au-dessus du
verre.
=
NE PAS DEPASSER LA PLAGE DE
DETECTION MAXIMALE DE 6 M DU
SHATTERPRO. Bien que le capteur puisse
fonctionner au-delà de la plage des 6 m, il est
possible qu'il manque un bris de vitre
minimum. Par ailleurs, la modification de l'état
de la pièce, comme le déplacement du
mobilier, peut ramener la portée du capteur à
6 m.
2. Enlever le couvercle du ShatterPro.
Maintenir la base contre le mur ou le plafond
à l'endroit de montage désiré. Insérer les vis à
travers les deux trous de montage 1 pour le
fixer à la surface de montage. Cf. figure ".
,
Vous ne devez pas avoir d'électricité
pour manipuler la carte de circuits imprimés
de l'émetteur. Toucher une surface métallique
nue reliée à la masse avant de toucher la
carte de circuits imprimés ou porter une
sangle de mise à la terre.
3. Insérer deux piles de 3 V comme illustré
dans la figure # et remettre le couvercle en
place.
5
4. Utiliser les procédures des sections
suivantes, pour veiller à ce que le capteur
fonctionne correctement avec le panneau.
P
TEST DU SHATTER
RO
La Pattern Recognition Technology™ du
ShatterPro ignore la plupart des sons de
fausses alarmes, y compris les testeurs de
bris de vitres ; par conséquent, ShatterPro
doit être configuré en mode de test pendant
la procédure suivante (voir l'étape 2).
Lorsque le capteur est en mode de test, le
traitement du motif de bris de vitre dans les
fréquences supérieure et inférieure est
désactivé. ShatterPro n'écoute plus que les
fréquences moyennes, que le testeur
reproduit. Ce sont ces fréquences qui
déterminent la plage de détection du capteur.
ShatterPro est conçu pour détecter le bris
d'une fenêtre enchâssée dans un mur
extérieur. Le test d'un capteur sur un verre
sans châssis, comme des bouteilles cassées,
etc., peut ne pas déclencher le capteur.
Utiliser le testeur de bris de vitre acoustique
et la procédure suivante pour tester le
ShatterPro.
1. Régler le testeur sur tempered glass (vitre
trempée).
<
Le testeur a un différent réglage pour
chaque type de verre. Vous devriez toujours
régler le testeur pour du verre trempé ou
feuilleté (tous deux sont corrects et ont la
même portée) à moins que vous ne soyez
certain que le verre à protéger soit du double
vitrage.
2. Maintenir le haut-parleur du testeur
directement au sommet du capteur et activer
le testeur. Le capteur déclenchera une
alarme, puis il passera en mode de test
pendant une minute. En mode de test, la LED
du capteur clignote sans discontinuer.
<
Pour prolonger le temps du mode de test,
activer le testeur au moins une fois par
minute.
3. Maintenir le testeur près de la surface du
verre et derrière les éventuels tentures ou
stores, diriger le testeur vers le ShatterPro et
maintenir enfoncé le bouton de test. Voir
figure $.
4. Observer la diode LED du capteur. Si le
capteur détecte le signal du testeur, la diode
LED restera allumée mais cessera de
clignoter un instant. Cela indique que le
capteur est monté dans la limite de portée et
qu'il fonctionne correctement.
<
Si la diode LED du capteur clignote en
permanence lorsque le bouton de test est
enfoncé, le capteur ne détecte pas le signal
du testeur. Remplacer la batterie du testeur si
vous soupçonnez la production d'un signal
faible. Si vous êtes sûr que le signal du testeur
est puissant, repositionner le capteur plus
près de la fenêtre et recommencer le test. Si
nécessaire, ajouter plusieurs capteurs pour
assurer une couverture complète.
5. Le capteur quittera automatiquement le
mode de test s'il ne détecte aucun signal
pendant 1 minute.
