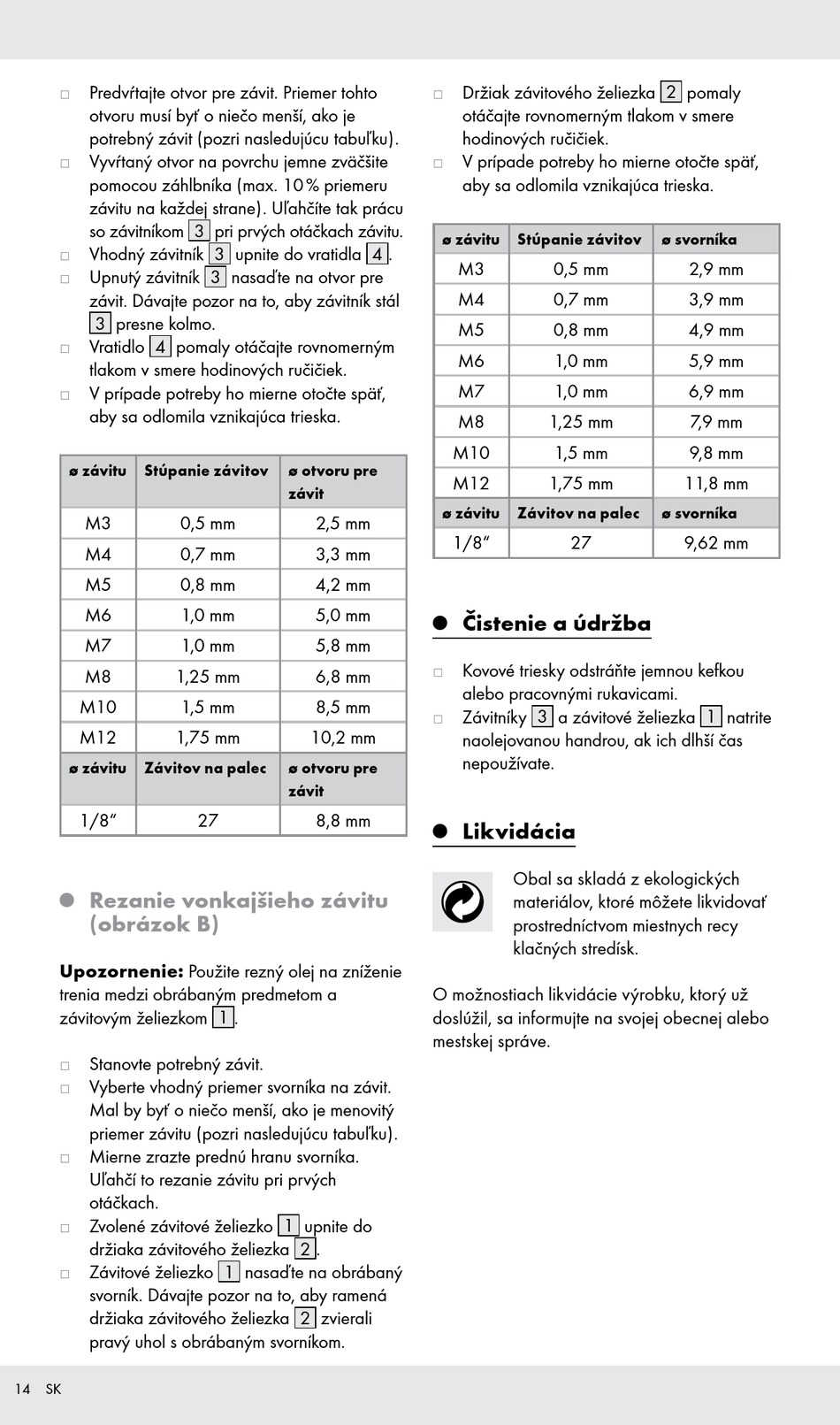

Predvŕtajte otvor pre závit. Priemer tohto
j
otvoru musí byť o niečo menší, ako je
potrebný závit (pozri nasledujúcu tabuľku).
j Vyvŕtaný otvor na povrchu jemne zväčšite
pomocou záhlbníka (max. 10 % priemeru
závitu na každej strane). Uľahčíte tak prácu
so závitníkom 3 pri prvých otáčkach závitu.
Vhodný závitník 3 upnite do vratidla 4 .
j
Upnutý závitník 3 nasaďte na otvor pre
j
závit. Dávajte pozor na to, aby závitník stál
3 presne kolmo.
j Vratidlo 4 pomaly otáčajte rovnomerným
tlakom v smere hodinových ručičiek.
V prípade potreby ho mierne otočte späť,
j
aby sa odlomila vznikajúca trieska.
ø závitu Stúpanie závitov
M3
M4
M5
M6
M7
M8
M10
M12
ø závitu závitov na palec
1/8"
rezanie vonkajšieho závitu
Q
(obrázok B)
Upozornenie: Použite rezný olej na zníženie
trenia medzi obrábaným predmetom a
závitovým želiezkom 1 .
Stanovte potrebný závit.
j
j Vyberte vhodný priemer svorníka na závit.
Mal by byť o niečo menší, ako je menovitý
priemer závitu (pozri nasledujúcu tabuľku).
Mierne zrazte prednú hranu svorníka.
j
Uľahčí to rezanie závitu pri prvých
otáčkach.
Zvolené závitové želiezko 1 upnite do
j
držiaka závitového želiezka 2 .
j Závitové želiezko 1 nasaďte na obrábaný
svorník. Dávajte pozor na to, aby ramená
držiaka závitového želiezka 2 zvierali
pravý uhol s obrábaným svorníkom.
14 SK
ø otvoru pre
závit
0,5 mm 2,5 mm
0,7 mm 3,3 mm
0,8 mm 4,2 mm
1,0 mm 5,0 mm
1,0 mm 5,8 mm
1,25 mm 6,8 mm
1,5 mm 8,5 mm
1,75 mm 10,2 mm
ø otvoru pre
závit
27 8,8 mm
Držiak závitového želiezka 2 pomaly
j
otáčajte rovnomerným tlakom v smere
hodinových ručičiek.
j V prípade potreby ho mierne otočte späť,
aby sa odlomila vznikajúca trieska.
ø závitu Stúpanie závitov
M3 0,5 mm
M4 0,7 mm
M5 0,8 mm
M6 1,0 mm
M7 1,0 mm
M8 1,25 mm
M10 1,5 mm
M12 1,75 mm
ø závitu závitov na palec
1/8" 27
čistenie a údržba
Q
j Kovové triesky odstráňte jemnou kefkou
alebo pracovnými rukavicami.
Závitníky 3 a závitové želiezka 1 natrite
j
naolejovanou handrou, ak ich dlhší čas
nepoužívate.
Likvidácia
Q
Obal sa skladá z ekologických
materiálov, ktoré môžete likvidovať
prostredníctvom miestnych recy
klačných stredísk.
O možnostiach likvidácie výrobku, ktorý už
doslúžil, sa informujte na svojej obecnej alebo
mestskej správe.
ø svorníka
2,9 mm
3,9 mm
4,9 mm
5,9 mm
6,9 mm
7,9 mm
9,8 mm
11,8 mm
ø svorníka
9,62 mm
