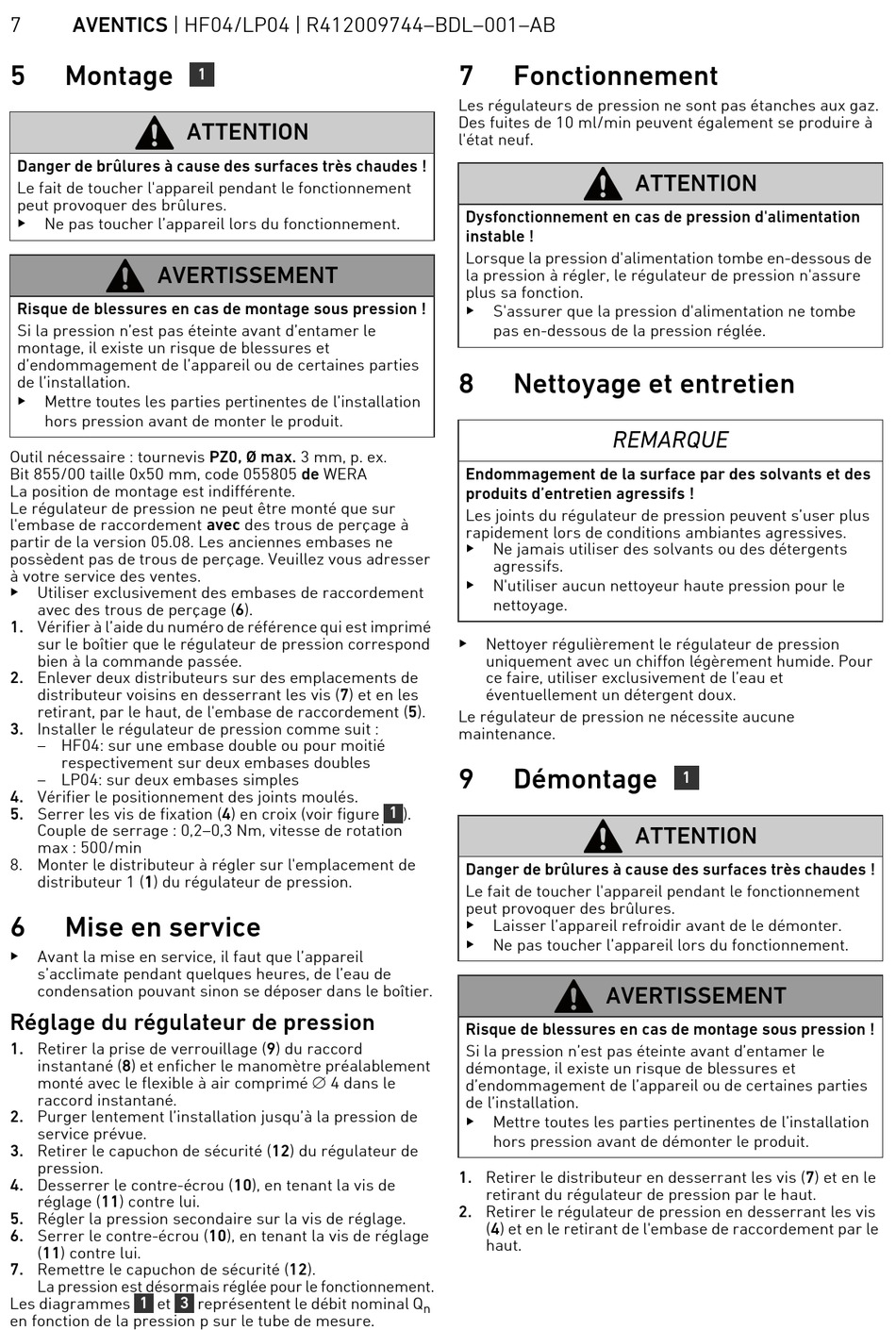

7 AVENTICS | HF04/LP04 | R412009744–BDL–001–AB
5 Montage
Danger de brûlures à cause des surfaces très chaudes !
Le fait de toucher l'appareil pendant le fonctionnement
peut provoquer des brûlures.
Ne pas toucher l'appareil lors du fonctionnement.
O
AVERTISSEMENT
Risque de blessures en cas de montage sous pression !
Si la pression n'est pas éteinte avant d'entamer le
montage, il existe un risque de blessures et
d'endommagement de l'appareil ou de certaines parties
de l'installation.
Mettre toutes les parties pertinentes de l'installation
O
hors pression avant de monter le produit.
Outil nécessaire : tournevis PZ0, Ø max. 3 mm, p. ex.
Bit 855/00 taille 0x50 mm, code 055805 de WERA
La position de montage est indifférente.
Le régulateur de pression ne peut être monté que sur
l'embase de raccordement avec des trous de perçage à
partir de la version 05.08. Les anciennes embases ne
possèdent pas de trous de perçage. Veuillez vous adresser
à votre service des ventes.
Utiliser exclusivement des embases de raccordement
O
avec des trous de perçage (6).
1. Vérifier à l'aide du numéro de référence qui est imprimé
sur le boîtier que le régulateur de pression correspond
bien à la commande passée.
2. Enlever deux distributeurs sur des emplacements de
distributeur voisins en desserrant les vis (7) et en les
retirant, par le haut, de l'embase de raccordement (5).
3. Installer le régulateur de pression comme suit :
– HF04: sur une embase double ou pour moitié
respectivement sur deux embases doubles
– LP04: sur deux embases simples
4. Vérifier le positionnement des joints moulés.
5. Serrer les vis de fixation (4) en croix (voir figure
Couple de serrage : 0,2–0,3 Nm, vitesse de rotation
max : 500/min
8. Monter le distributeur à régler sur l'emplacement de
distributeur 1 (1) du régulateur de pression.
6 Mise en service
Avant la mise en service, il faut que l'appareil
O
s'acclimate pendant quelques heures, de l'eau de
condensation pouvant sinon se déposer dans le boîtier.
Réglage du régulateur de pression
1. Retirer la prise de verrouillage (9) du raccord
instantané (8) et enficher le manomètre préalablement
monté avec le flexible à air comprimé 4 dans le
raccord instantané.
2. Purger lentement l'installation jusqu'à la pression de
service prévue.
3. Retirer le capuchon de sécurité (12) du régulateur de
pression.
4. Desserrer le contre-écrou (10), en tenant la vis de
réglage (11) contre lui.
5. Régler la pression secondaire sur la vis de réglage.
6. Serrer le contre-écrou (10), en tenant la vis de réglage
(11) contre lui.
7. Remettre le capuchon de sécurité (12).
La pression est désormais réglée pour le fonctionnement.
1
Les diagrammes et
en fonction de la pression p sur le tube de mesure.
1
ATTENTION
3
représentent le débit nominal Q
7 Fonctionnement
Les régulateurs de pression ne sont pas étanches aux gaz.
Des fuites de 10 ml/min peuvent également se produire à
l'état neuf.
Dysfonctionnement en cas de pression d'alimentation
instable !
Lorsque la pression d'alimentation tombe en-dessous de
la pression à régler, le régulateur de pression n'assure
plus sa fonction.
S'assurer que la pression d'alimentation ne tombe
O
pas en-dessous de la pression réglée.
8 Nettoyage et entretien
Endommagement de la surface par des solvants et des
produits d'entretien agressifs !
Les joints du régulateur de pression peuvent s'user plus
rapidement lors de conditions ambiantes agressives.
Ne jamais utiliser des solvants ou des détergents
O
agressifs.
N'utiliser aucun nettoyeur haute pression pour le
O
nettoyage.
Nettoyer régulièrement le régulateur de pression
O
uniquement avec un chiffon légèrement humide. Pour
ce faire, utiliser exclusivement de l'eau et
éventuellement un détergent doux.
Le régulateur de pression ne nécessite aucune
maintenance.
9 Démontage
1
).
Danger de brûlures à cause des surfaces très chaudes !
Le fait de toucher l'appareil pendant le fonctionnement
peut provoquer des brûlures.
Laisser l'appareil refroidir avant de le démonter.
O
Ne pas toucher l'appareil lors du fonctionnement.
O
Risque de blessures en cas de montage sous pression !
Si la pression n'est pas éteinte avant d'entamer le
démontage, il existe un risque de blessures et
d'endommagement de l'appareil ou de certaines parties
de l'installation.
Mettre toutes les parties pertinentes de l'installation
O
hors pression avant de démonter le produit.
1. Retirer le distributeur en desserrant les vis (7) et en le
retirant du régulateur de pression par le haut.
2. Retirer le régulateur de pression en desserrant les vis
(4) et en le retirant de l'embase de raccordement par le
haut.
