Siemens RDH100RF/SET Bedien- Und Installationsanweisungen Seite 4

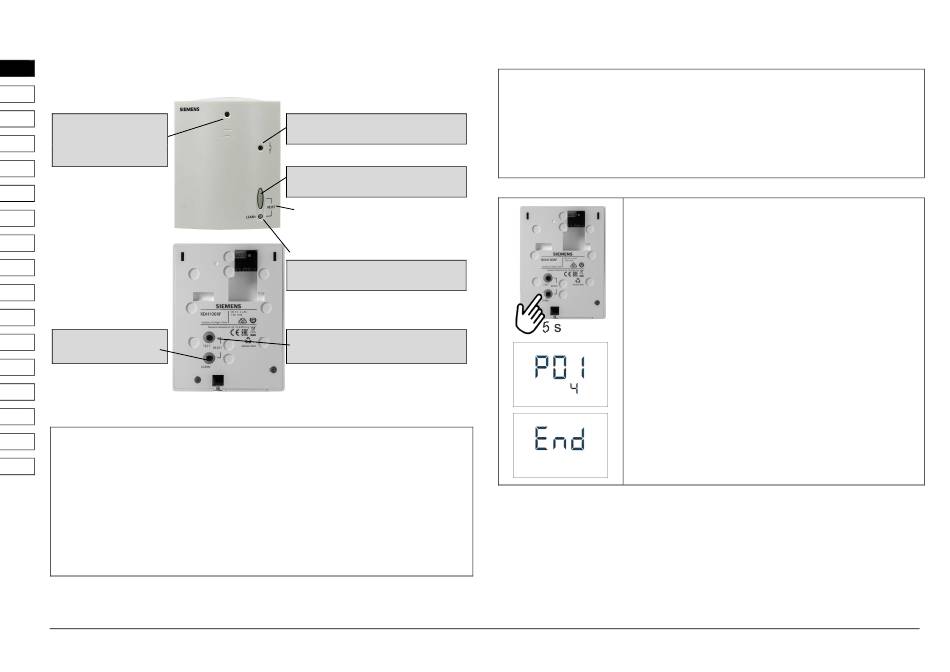

Frontansicht
DE
Empfänger
EN
LED Signalanzeige
FR
Bei guter Signalqualität
blinkt die LED grün.
IT Ist kein Signal vorhanden
blinkt die LED rot.
NL
ES
PT
CS
Rückansicht
HU
Raumgerät
PL
(Sender)
SV
LEARN Taste
Diese Taste betätigen, um
FI
ein Lerntelegramm zu
senden.
ZH
> 5 s drücken, um den
Parametermodus zu öffnen
TR
EL
Vorgehen bei der Inbetriebnahme des Siemens RDH100RF/SET
RO
Der Sender RDH100RF und der Empfänger RCR100/433 sind werkseitig bereits für die
Kommunikation voreingestellt. Bei fehlerhafter Komunikation müssen die Schritte 1 bis 7 durchgeführt
DA werden.
1. Reset des Empfängers durch gleichzeitiges Betätigen der LEARN und OVERRIDE Tasten für 4 s
2. Drücken der LEARN Taste am Empfänger. Der Empfänger geht in den Lernmodus
3. Drücken der LEARN Taste auf der Rückseite des Raumreglers
4. Blinkt oder steht die Signalanzeige LED am Empfänger grün ist das Funksignal in Ordnung.
Blinkt oder steht die Signalanzeige LED rot wurde kein Funksignal empfangen
5. Drücken der TEST Taste auf der Rückseite des Raumreglers um die Signalübertragung zu
testen. Der Test schaltet das Relais unabhängig von der Temperatur ein und aus. In der Anzeige
des Raumreglers erscheint das RF TEST Symbol
6. Die orange LED zeigt an, dass das Relais eingeschaltet ist
A6V101035988_de--_d
LED Relaisanzeige
Die orange LED zeigt den Relaisstatus
Ein.
OVERRIDE Taste
Diese Taste betätigen um den Wert des
Senders zu überschreiben.
RESET: Um alle Senderadressen zu
löschen, müssen die Tasten LEARN &
OVERRIDE 4 Sekunden betätigt werden.
LEARN Taste
Diese Taste betätigen um eine
Senderadresse zu lernen.
TEST Taste
Diese Taste betätigen um das Funksignal
zu testen.
2018-06-21
HINWEIS:
Bei einem fehlerhaften Raumgerät oder Sendeprotokoll kann beim Empfänger mit der OVERRIDE
Taste der EIN/AUS Befehl kurzzeitig manuell geschaltet werden. Für detailierte OVERRIDE
Funktionsbeschreibung siehe im Datenblatt N3070 oder N3072.
HINWEIS:
Um die Verbindung zwischen Raumregler und Empfänger wieder herzustellen, muss der Ablauf für
die Inbetriebnahme des Sets erneut durchgeführt werden.
Parametereinstellung
Parameter-Einstellungsmodus öffnen
1. LEARN auf der Rückseite des Geräts 5 Sek. drücken, bis "P01"
angezeigt wird.
2. LEARN erneut drücken und der Parameterwert auf der 2. Zeile
blinkt und ist bereit für eine Anpassung.
3. Parameter mit Einstellknopf anpassen.
4. LEARN einmal drücken, um die Einstellung zu bestätigen.
5. Einstellknopf im Uhrzeigersinn zum nächsten Parametersatz
drehen und Schritte 2-4 wiederholen.
6. Parametereinstellung schliessen durch Drehen des Einstellknopfs
im Uhrzeigersinn bis "Ende" und LEARN einmal drücken.
Parameter:
· P01 Regelverhalten: 2-Punkt 1K / 2-Punkt 0.5 K / PID schnell /
PID träg (Werkseinstellung)
·
P02 Max. Temperaturbereich
·
P03 Min. Temperaturbereich
Änderungen vorbehalten Siemens Building Technologies / HVAC Products
