Drahtloser Raumthermostat mit 24-Stundenzeitprogramm und
LCD

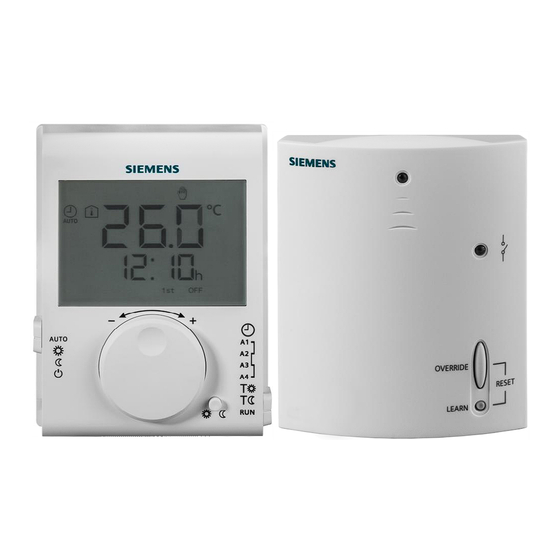

RDJ100RF/SET
A6V10954420_de--_b
2017-04-28
Programmierbar, für Heizsysteme
●
Betriebsarten: Automatisch, Komfort, Energiesparen und Frostschutz
●
Grosse LCD-Anzeige
●
RDJ100RF, Sender, batteriegetrieben
●
RCR100/433, Empfänger, mit Netzspannung
●
Kommunikation werkseitig festgelegt
●
TPI-Regelung zum Ein-/Ausschalten der Heizsysteme
Building Technologies
Werbung
Verwandte Anleitungen für Siemens RDJ100RF
Inhaltszusammenfassung für Siemens RDJ100RF
- Seite 1 Drahtloser Raumthermostat mit 24-Stundenzeitprogramm und RDJ100RF/SET Programmierbar, für Heizsysteme ● Betriebsarten: Automatisch, Komfort, Energiesparen und Frostschutz ● Grosse LCD-Anzeige ● RDJ100RF, Sender, batteriegetrieben ● RCR100/433, Empfänger, mit Netzspannung ● Kommunikation werkseitig festgelegt ● TPI-Regelung zum Ein-/Ausschalten der Heizsysteme A6V10954420_de--_b Building Technologies...
- Seite 2 Anwendung Das Gerät besteht aus 1 RDJ100RF (Sender) und 1 RCR100/433 (Empfänger) zur Regelung der Raumtemperatur in Heiz- oder Kühlsystemen. Typische Anwendungen sind: ● Häuser ● Wohnhäuser ● Schulen ● Büros Das Gerät wird mit folgenden Einrichtungen verwendet: ● Thermische oder Zonenventile ●...
- Seite 3 Elektrothermischer Antrieb STP23.. 4884 ( für Kleinventile 2.5 mm) *) Die Dokumente können heruntergeladen werden von http://siemens.com/bt/download. Bestellung Geben Sie bei der Bestellung den Namen und die Produktnummer an, z.B. Raumtemperaturregler RDJ100RF/SET. Ventile und Antriebe sind separat zu bestellen.
- Seite 4 Batteriefach ● Faltständer Das Gehäuse wird auf der Montageplatte eingeschnappt. Auf der Rückseite des Senders befindet sich ein Rückstellknopf. RDJ100RF (Sender) Funktionen Elemente Raumtemperatur-Anzeige in °C Der Sender regelt auf den angepassten Komfort-Temperatursollwert Der Sender regelt auf den angepassten Energiespar-Temperatursollwert Der Sender regelt auf den voreingestellten Temperatursollwert für Frostschutz...
- Seite 5 Zeigt eine Wärmeanforderung an Tageszeit (Format 00:00...23:59) Zeigt die erste Ein-/Ausschaltzeit an Zeigt die zweite Ein-/Ausschaltzeit an Zeitstellungsposition Erste Einschaltzeit Erste Ausschaltzeit Zweite Einschaltzeit Zweite Ausschaltzeit Komfort-Temperatureinstellung Energiespar-Temperatureinstellung Position RUN Programmschieber Taste Advance (Taste für Übersteuerung/Präsenz) Temperatur-Einstellknopf Batteriefach Schieber für Betriebsart RF TEST zeigt den RF-Signaltest an Zeigt an, dass eine Programmierung stattfindet Frostschutz;...
- Seite 6 Wert zum Sollwert zurück. Beispiel B: Fehlerhafte Verbindung zwischen Sender und Empfänger Übersteuerungstaste drücken, um den Wert dauerhaft zu übersteuern. Der Wert kehrt zum Sollwert zurück, sobald die Verbindung zwischen Sender und Empfänger wieder funktioniert. Siemens A6V1095 Building Technologies...
-
Seite 7: Montage
RF LED RF-Zustand RF LED Aufstarten (erste 5 Sek) Blinkend rot Aufstarten (erste 5 Sek) Übersteuerungstaste drücken Blinkend rot + orange (4 Sek) Lernzeit Keine LED Software-Rücksetzung RF Empfang Grün Keine RF innerhalb der letzten 25 Min. Manuelle Übersteuerung Blinkend orange (RF Empfang) Relais LED Relaiszustand... - Seite 8 Betriebsanleitung A6V101035990 Installation Montageanleitung A6V10974424 CE-Deklaration A6V101123354 Zugehörige Dokumente wie CE-Deklarationen usw. können von der folgenden Adresse heruntergeladen werden: http://siemens.com/bt/download. Technische Daten Speisung Betriebsspannung DC 3 V (2 x 1.5 V AA Alkali-Batterien) Batterielebensdauer >1 Jahr (AA Alkali-Batterien) Radiofrequenz Frequenzband ISM 433 MHZ Max.
- Seite 9 TPI-Raumthermostat, für den Einsatz mit 2- Punktausgang-Heizgeräten Klasse IV Wert 2% Umweltverträglichkeit Die Produkt-Umweltdeklaration (A6V101123358 *)) enthält Daten zur umweltverträglichen Produktgestaltung und Bewertung (RoHS-Konformität, stoffliche Zusammensetzung, Verpackung, Umweltnutzen, Entsorgung). *) Die Dokumente können heruntergeladen werden von http://siemens.com/bt/download. A6V10954420_de--_b Building Technologies 2017-04-28...
- Seite 10 Allgemein Gewicht (inklusive Verpackung) RDJ100RF/SET 475 g Farbe der Gehäusefront Signalweiss RAL9003 Gehäusematerial ABS (LCD:PC) Empfänger RCR100/433 Allgemeine Einheitsdaten Betriebsspannung AC 230 V +10/-15 % Leistung <10 VA Frequenz 50...60 Hz Ausgänge Schaltleistung der Relais Spannung AC 24…250 V Strom 8 (3) A Schaltausgänge (LX, L1, L2)
-
Seite 11: Anschlussschaltplan
Umweltbedingungen Feuchtigkeit <93% r.F. Mechanische Bedingungen Klasse 2M2 Normen, Richtlinien und Zulassungen EU-Konformität (CE) A6V101123354 Schutzklasse II gemäss EN 60730-1 Verschmutzungsgrad Farbe Front Signalweiss RAL 9003 Basis Grau RAL 7035 Abmessungen 83x104x32 mm Anschlussschaltplan Live, AC 230 V Live, AC 24…250 V Schliesser, AC 24…250 V / 8 (3) A Öffner, AC 24…250 V /... - Seite 12 Drahtloser Raumtemperaturregler mit Drahtloser Raumtemperaturregler mit Empfängersteuerung eines gasbefeuerten Heizkessels für Empfängersteuerung des atmosphärischen Gasbrenners Wandmontage Drahtloser Raumtemperaturregler mit Empfängerregelung einer Wärmekreispumpe (Vorregelung durch manuelles Mischventil) Sicherheitsthermostat Raumtemperaturregler RDJ100RF (Sender) Sicherheitsbegrenzungsther mostat Umwälzpumpe RCR100/433 (Empfänger) 3-Weg-Ventil mit manueller Einstellung Magnetventil Siemens A6V1095...
- Seite 13 Abmessungen [mm] Raumtemperaturregler Raumtemperaturregler-Montageplatte A6V10954420_de--_b Building Technologies 2017-04-28...
- Seite 14 Raumtemperatur-Empfänger mit Montageplatte Herausgegeben von © Siemens Schweiz AG, 2017 Siemens Schweiz AG Liefermöglichkeiten und technische Änderungen vorbehalten. Building Technologies Division International Headquarters Gubelstrasse 22 CH-6301 Zug Tel. +41 41-724 24 24 www.siemens.com/buildingtechnologies Siemens A6V1095 Building Technologies Dokument-ID A6V10954420_de--_b Ausgabe...
