Siemens RDH100RF/SET Bedienungsanleitung

Bedienungsanleitung

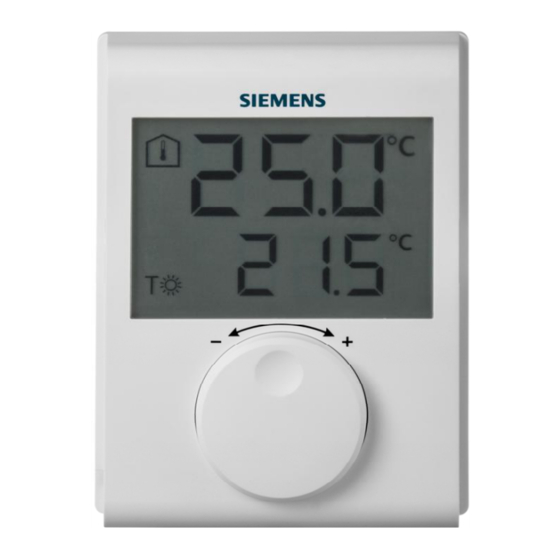

Das RDH100RF/SET besteht aus einem drahtlosen Raumtemperaturregler RDH100RF und einem
Empfänger RCR100/433. Der RDH100RF ist ein Raumtemperaturregler mit dem für einen Raum die ideale
Temperatur (Sollwert) zu den gewünschten Zeiten einstellt werden kann. Zur einfachen Temperaturregelung
dient ein ergonomischer Einstellknopf.
Anzeige
Aktuelle Raumtemperatur in ºC
Das Gerät regelt auf die gewählte
Komforttemperatur
Anzeige Wärmebedarf
Batterien ersetzen
Erscheint während der Testphase
RF
auf der Anzeige
TEST
Batteriefach
Zwei Alkalibatterien Typ AA, 1.5 V
Inbetriebnahme
· Die schwarzen Isolierstreifen an beiden mitgelieferten Batterien müssen entfernt
werden. Die Position der Batterien ist zu überprüfen (Polarität)
· Sind keine Batterien vorhanden, sind zwei Alkalibatterien Typ AA ins Batteriefach
einzusetzen
A6V101035988_de--_d
RDH100RF/SET
Einstellkopf
Zum Wählen des
Raumtemperatur-
Sollwerts
2018-06-21
Ersetzen der Batterien
1. Es werden zwei Alkalibatterien vom Typ AA, 1.5 V benötigt
2. Batteriehalterung heraus nehmen und die alten Batterien entfernen. Neue
Batterien einlegen und Batteriehalterung wieder in die richtige Position schieben
Die alten, eingestellten Werte müssen überprüft werden!
3. Entsorgen der alten Batterien gemäss Umweltvorschriften
Energiespartipps ohne Komforteinbussen
·
Raumtemperatur nicht über 21 C
·
Stosslüftung: Durchlüften des Raumes für kurze Zeit, mit offenen Fenstern und
Türen
RED Regelung
RDH100RF/SET:
· Betriebsfrequenz: 433.94 MHz
·
Max. Funkfrequenz: 3.25 dBm
Siemens Schweiz AG bestätigt, dass der Gerätetyp RDH100RF/SET: kompatibel ist mit
der Verordnung 2014/53/EU. Der vollständige Text der EU-Konformitätserklärung steht
unter www.siemens.com/download?A6V10223354.
Gemäss Europäischer Richtlinie gilt das Gerät bei der Entsorgung
als Elektro- und Elektronik-Altgerät und darf nicht als
Haushaltsmüll entsorgt werden.
· Entsorgen Sie das Gerät über die dazu vorgesehenen Kanäle.
· Beachten Sie die örtliche und aktuell gültige Gesetzgebung.
· Entsorgen Sie verbrauchte Batterien in den dafür vorgesehenen
Sammelstellen.
Änderungen vorbehalten
Einstellen der gewünschten
Raumtemperatur
· Drehen des Einstellknopfes im
Gegenuhrzeigersinn, um die Temperatur zu reduzieren,
im Uhrzeigersinn, um sie zu erhöhen (in Schritten von
0.5 °C)
· Die gewünschte Temperatur erscheint auf der
Anzeige neben dem Symbol der Komforttemperatur
Siemens Building Technologies / HVAC Products
