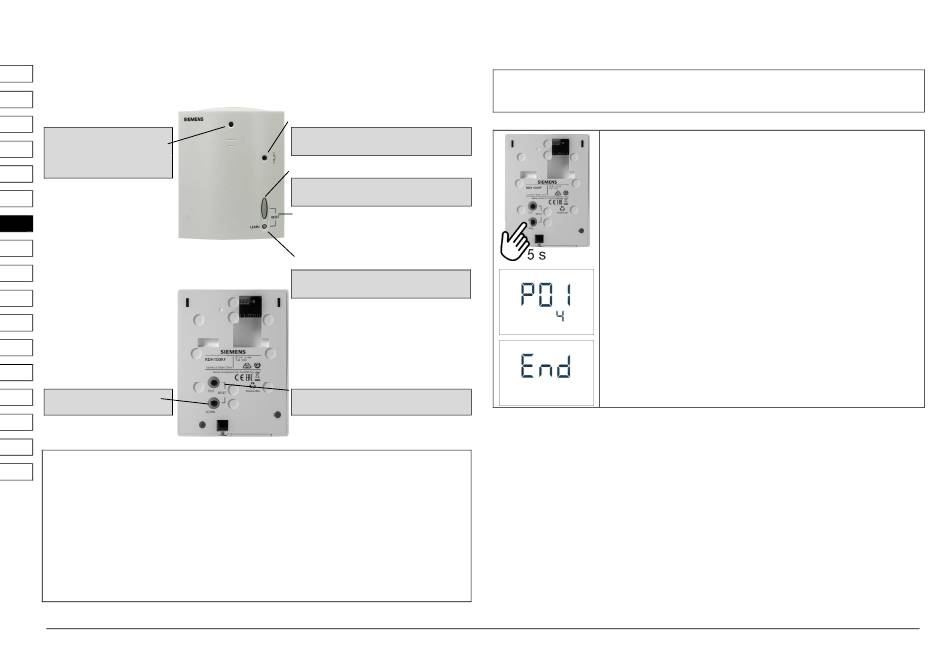

Instruções de configuração do recetor Siemens RDH100RF/SET
DA
O transmissor RDH100RF e o recetor RCR100/433 vêm emparelhados de fábrica. Se a comunicação
falhar e for necessário emparelhá-los, siga as instruções seguintes:
1. Fazer reset no recetor pressionando simultaneamente os botões LEARN e OVERRIDE durante
4sg.
2. Pressionar e libertar o botão de LEARN. Este põe o recetor em modo escuta/aprendizagem.
3. Pressionar e libertar o botão de LEARN na parte traseira da unidade ambiente.
4. Um LED verde fixo indica bom sinal, um LED vermelho fixo indica que não há sinal.
5. Para experimentar a transmissão pressione el boto botão TEST do transmissor. Isto energizará o
relé do recetor, independentemente da temperatura. No ecrã do termostato aparecerá o símbolo
RF TEST (1 s).
6. Um LED laranja indica que o relé está energizado.
A6V101035988_pt--_d
LED Indicador de Relé
O LED laranja indica que o relé está
energizado. Pedido de aquecimento.
Botão OVERRIDE *
Pressionar este botão para colocar o relé
em ON/OFF manualmente.
RESET: Pressionar os botões LEARN e
OVERRIDE durante 4 segundos para
apagar todas as direções do transmissor.
Botão LEARN
Pressionar o botão para iniciar o modo
de aprendizagem.
Botão de TEST
Utilizar para verificar a transmissão.
2018-06-21
NOTA:
Pode premir o botão OVERRIDE no recetor para ativar manualmente o relé no caso de haver uma falha
no protocolo de transmissão.
Definição de parâmetros
Modo de definição de parâmetros
1. Pressione LEARN na parte de trás durante 5 segundos até aparecer
"P01".
2. Pressione LEARN novamente e o valor de parâmetro presente na
segunda linha pisca e está pronto para ser ajustado.
3. Ajuste o parâmetro usando o seletor de ajuste.
4. Pressione LEARN uma vez para confirmar a definição.
5. Rode o seletor de ajuste no sentido horário para o próximo parâmetro e
repita os passos 2 a 4.
6. Saia do modo de definição de parâmetros rodando o seletor de ajuste no
sentido horário até "End" e pressione o botão LEARN uma vez.
Parâmetros:
·
P01 Comportamento de controlo: 2-posições 1K / 2-posições 0.5 K /
PID rápido / PID lento (definição de fábrica)
·
P02 Gama de temperatura máxima
·
P03 Gama de temperatura mínima
Subject to alteration Siemens Building Technologies / HVAC Products
