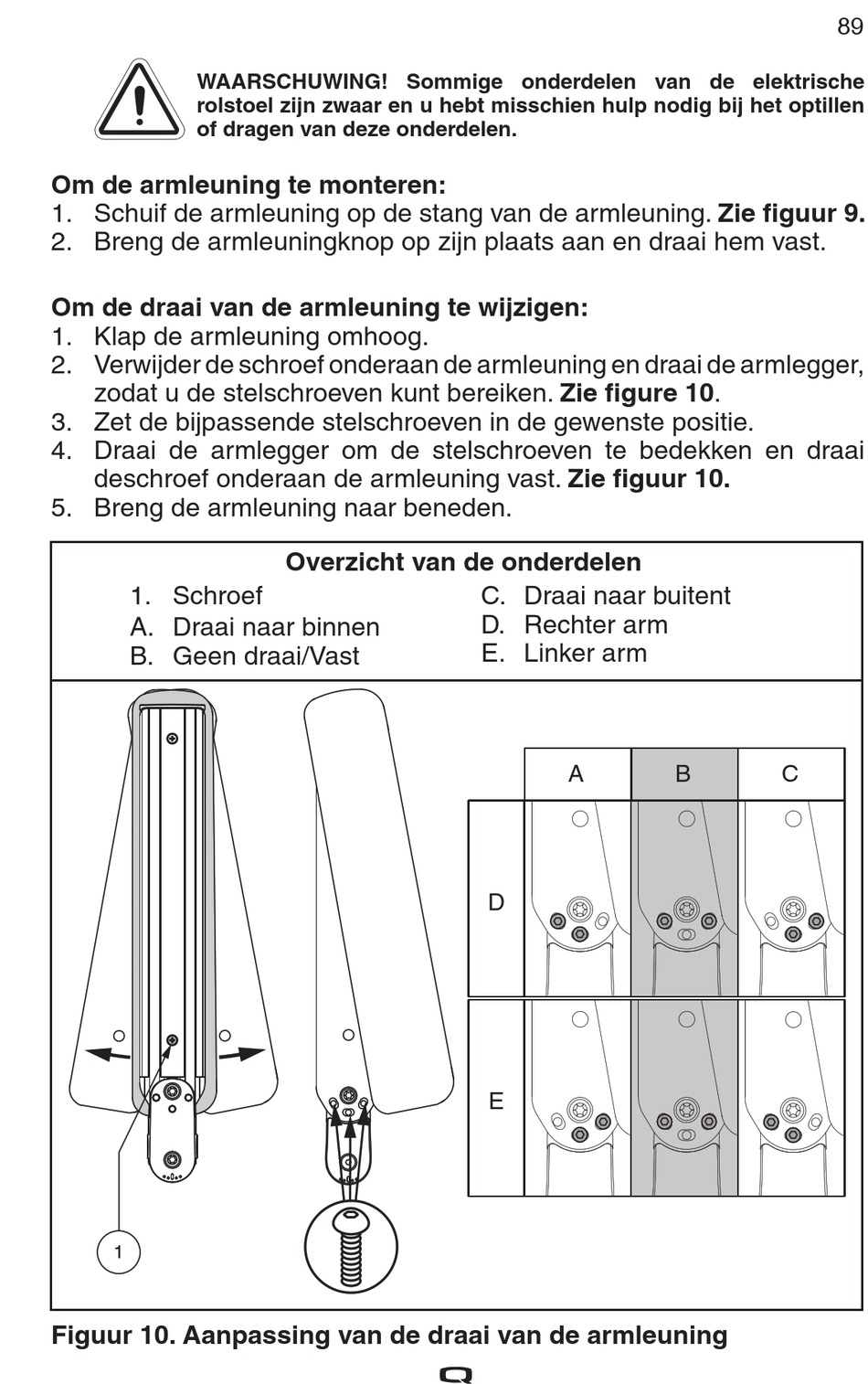

Quantum TRU BALANCE 3 Bedienanleitung Für Die Basismodell Seite 89

WAARSCHUWING! Sommige onderdelen van de elektrische
rolstoel zijn zwaar en u hebt misschien hulp nodig bij het optillen
of dragen van deze onderdelen.
Om de armleuning te monteren:
1. Schuif de armleuning op de stang van de armleuning. Zie figuur 9.
2. Breng de armleuningknop op zijn plaats aan en draai hem vast.
Om de draai van de armleuning te wijzigen:
1. Klap de armleuning omhoog.
2. Verwijder de schroef onderaan de armleuning en draai de armlegger,
zodat u de stelschroeven kunt bereiken. Zie figure 10.
3. Zet de bijpassende stelschroeven in de gewenste positie.
4. Draai de armlegger om de stelschroeven te bedekken en draai
deschroef onderaan de armleuning vast. Zie figuur 10.
5. Breng de armleuning naar beneden.
1. Schroef
A. Draai naar binnen
B. Geen draai/Vast
1
Figuur 10. Aanpassing van de draai van de armleuning
Overzicht van de onderdelen
C. Draai naar buitent
D. Rechter arm
E. Linker arm
A
D
E

B C
