Quantum TRU BALANCE 3 Bedienanleitung Für Die Basismodell Seite 59

Pour régler la hauteur inférieure
1. Retirez les vis 1 et 2 sur barre de détente. Voir la figure 16.
2. Glissez l'accoudoir vers le niveau désiré.
3. Alignez les trous dans l'accoudoir et la barre de détente.
4. Réinstallez les vis 1 et 2 dans l'accoudoir et la barre de détente.
5. Répétez les étapes pour l'autre accoudoir si nécéssaire.
1. Levier de l'accoudoir
2. Bloc de l'accoudoir

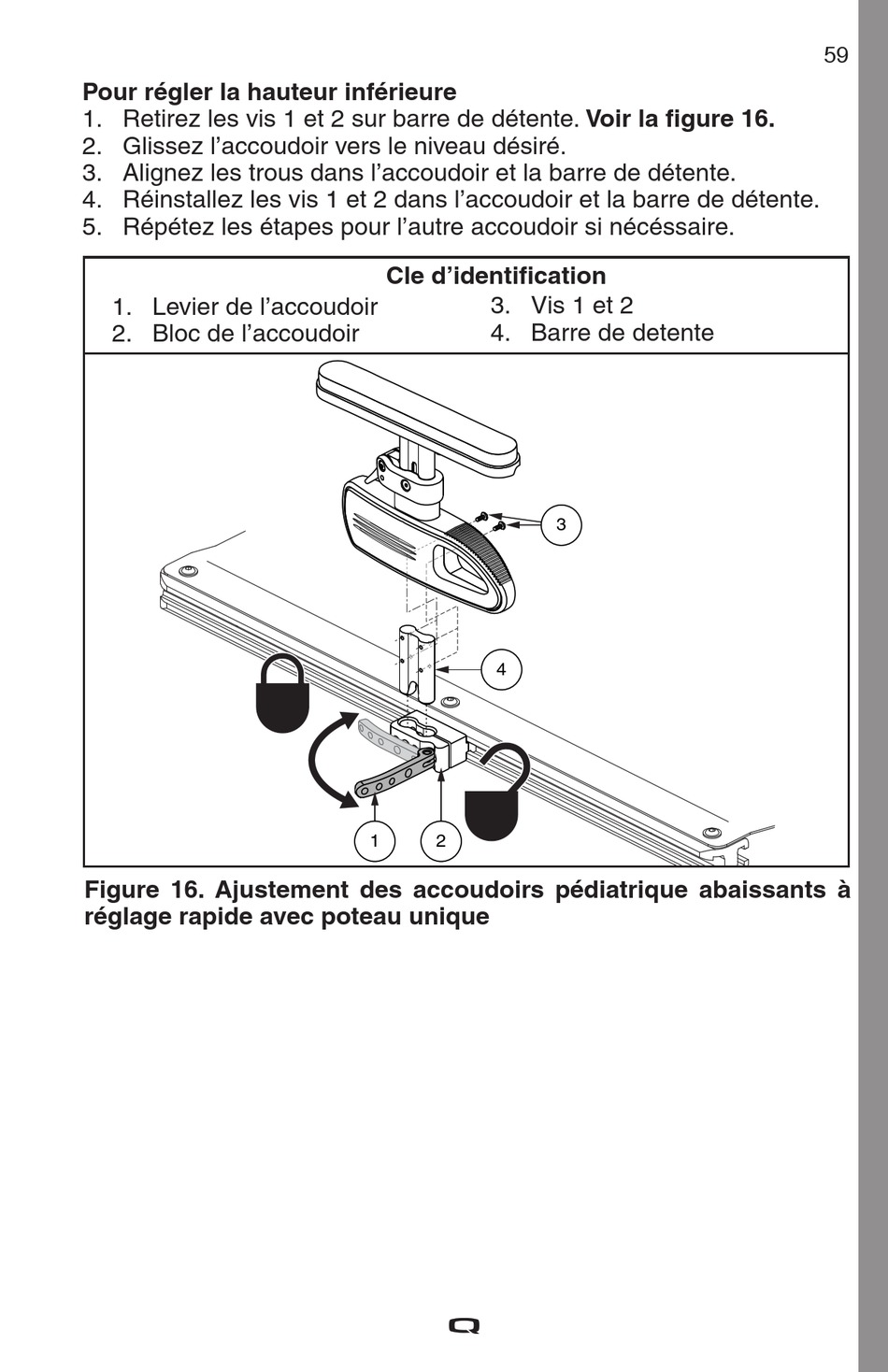

Figure 16. Ajustement des accoudoirs pédiatrique abaissants à
réglage rapide avec poteau unique
Cle d'identification
3. Vis 1 et 2
4. Barre de detente
4
1 2
3

