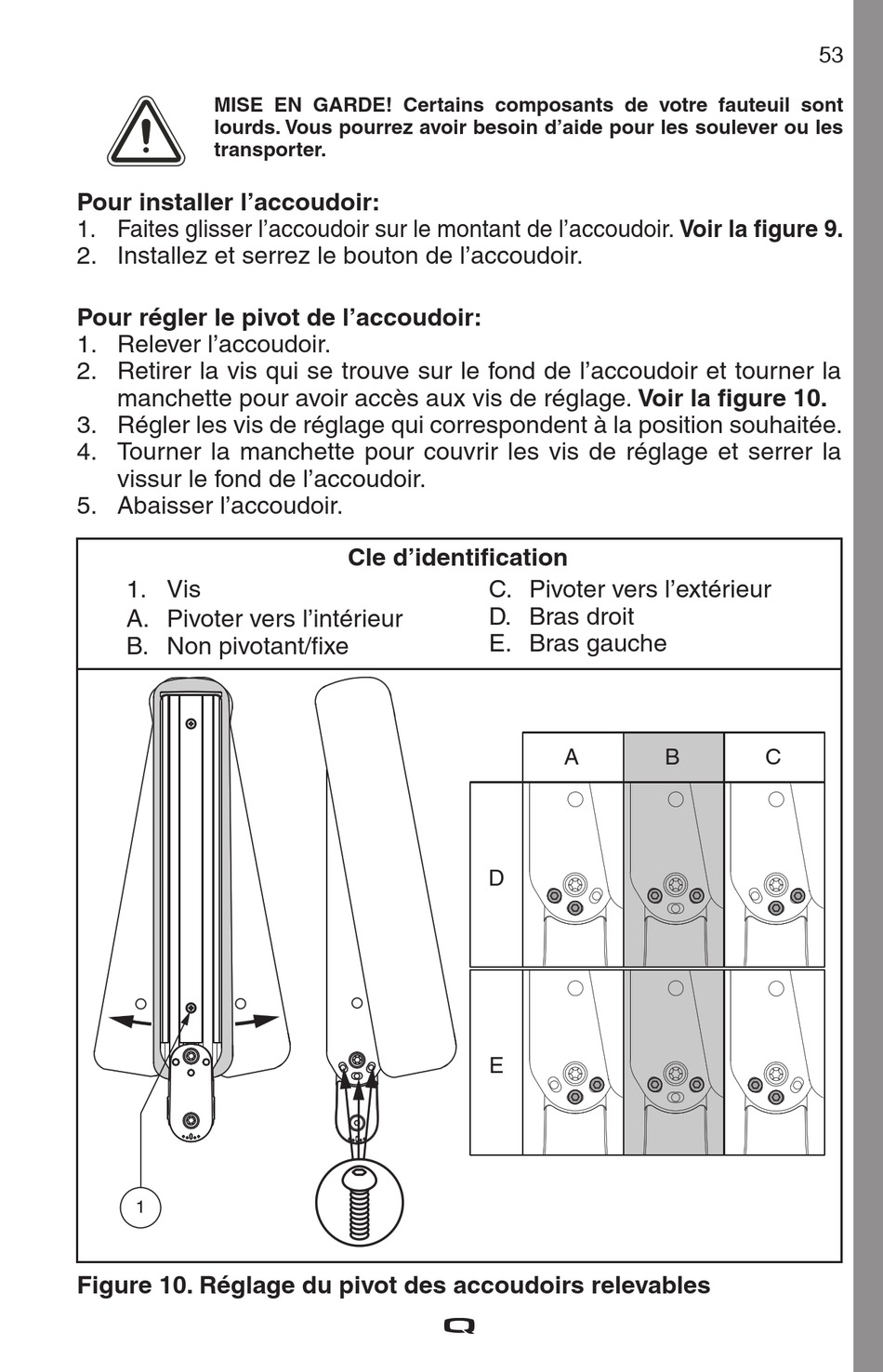

Quantum TRU BALANCE 3 Bedienanleitung Für Die Basismodell Seite 53

MISE EN GARDE! Certains composants de votre fauteuil sont
lourds. Vous pourrez avoir besoin d'aide pour les soulever ou les
transporter.
Pour installer l'accoudoir:
1. Faites glisser l'accoudoir sur le montant de l'accoudoir. Voir la figure 9.
2. Installez et serrez le bouton de l'accoudoir.
Pour régler le pivot de l'accoudoir:
1. Relever l'accoudoir.
2. Retirer la vis qui se trouve sur le fond de l'accoudoir et tourner la
manchette pour avoir accès aux vis de réglage. Voir la figure 10.
3. Régler les vis de réglage qui correspondent à la position souhaitée.
4. Tourner la manchette pour couvrir les vis de réglage et serrer la
vissur le fond de l'accoudoir.
5. Abaisser l'accoudoir.
1. Vis
A. Pivoter vers l'intérieur
B. Non pivotant/fixe
1
Figure 10. Réglage du pivot des accoudoirs relevables
Cle d'identification
C. Pivoter vers l'extérieur
D. Bras droit
E. Bras gauche
D
E
A B

C
