Quantum TRU BALANCE 3 Bedienanleitung Für Die Basismodell Seite 124


1. Schrauben 1, 2, und 3
2. Schrauben 4 und 5
3. Einstellschraube 1 und 2
4. Armrlehnensäule
1

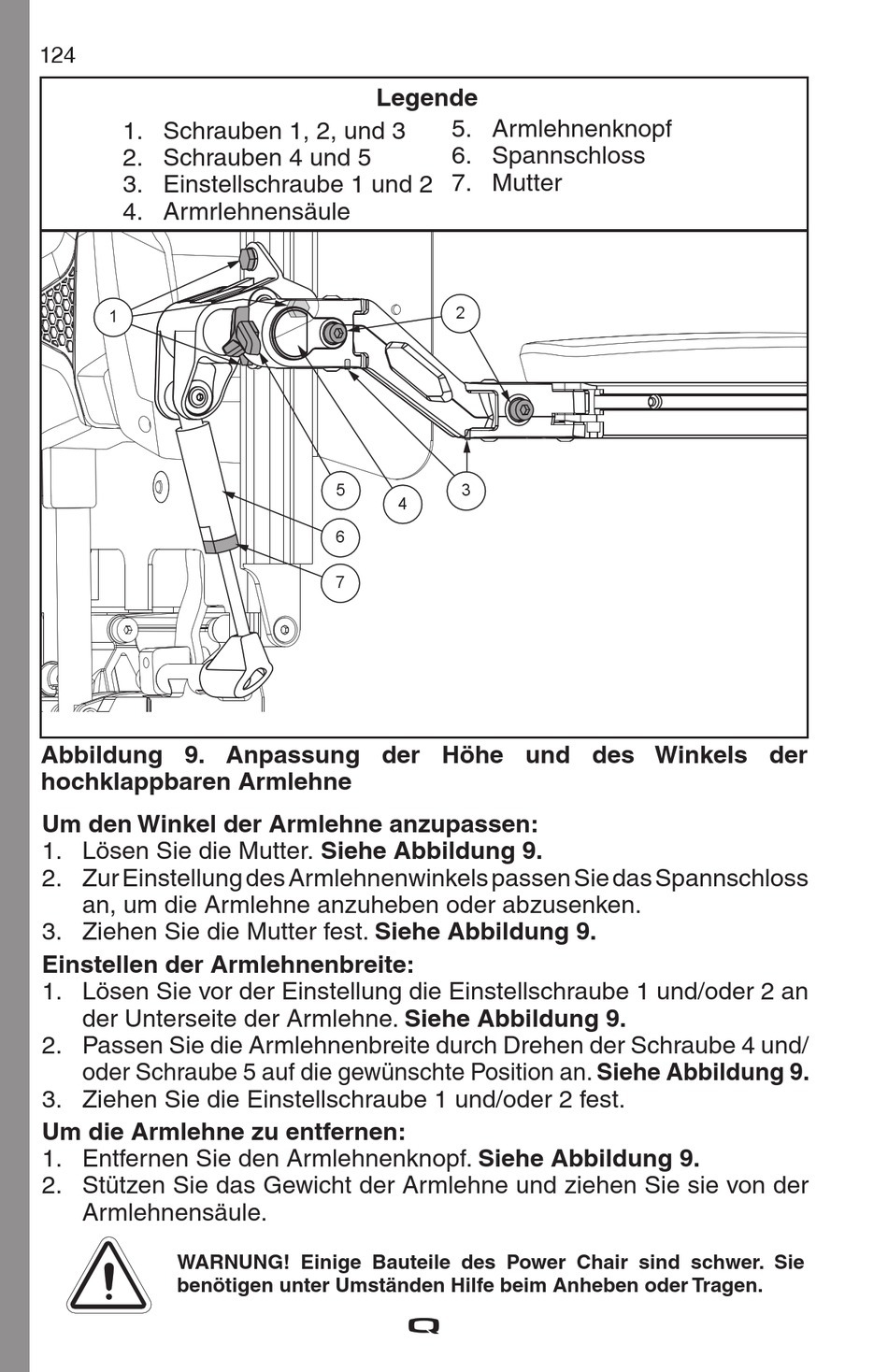

Abbildung 9. Anpassung der Höhe und des Winkels der
hochklappbaren Armlehne
Um den Winkel der Armlehne anzupassen:
1. Lösen Sie die Mutter. Siehe Abbildung 9.
2. Zur Einstellung des Armlehnenwinkels passen Sie das Spannschloss
an, um die Armlehne anzuheben oder abzusenken.
3. Ziehen Sie die Mutter fest. Siehe Abbildung 9.
Einstellen der Armlehnenbreite:
1. Lösen Sie vor der Einstellung die Einstellschraube 1 und/oder 2 an
der Unterseite der Armlehne. Siehe Abbildung 9.
2. Passen Sie die Armlehnenbreite durch Drehen der Schraube 4 und/
oder Schraube 5 auf die gewünschte Position an. Siehe Abbildung 9.
3. Ziehen Sie die Einstellschraube 1 und/oder 2 fest.
Um die Armlehne zu entfernen:
1. Entfernen Sie den Armlehnenknopf. Siehe Abbildung 9.
2. Stützen Sie das Gewicht der Armlehne und ziehen Sie sie von der
Armlehnensäule.
WARNUNG! Einige Bauteile des Power Chair sind schwer. Sie
benötigen unter Umständen Hilfe beim Anheben oder Tragen.
Legende
5. Armlehnenknopf
6. Spannschloss
7. Mutter
2
5 3
4
6
7
