Il bracciolo a due perni
L'intervallo di regolazione per l'altezza del bracciolo a due perni è di
22,86-33,02 cm con incrementi di 2,54 cm. Questo intervallo viene
misurato dalla zona più alta della guida del sedile alla zona più alta del
cuscinetto del bracciolo. Per il trasferimento dell'utente, potete anche
piegare in alto i braccioli o rimuoverli. Vedi figura 11.
Per rimuovere il gruppo bracciolo:
1. Premere in basso la leva a molla e tirare in alto la porzione anteriore
del bracciolo. Vedi figura 11.
2. Rimuovere il perno di sicurezza dallo schienale del sedile. Vedi figura 11.
3. Per rimuovere il gruppo bracciolo, tirare in alto afferrandolo dalla
sua parte posteriore.
Per montare il gruppo bracciolo:
1. Posizionare la parte posteriore del bracciolo nella zona posteriore
della guida del sedile ed inserire il perno di sicurezza. Vedi figura 11.
2. Ruotare verso il basso il gruppo bracciolo.
3. Premere la porzione anteriore del bracciolo nella zona anteriore
della guida del sedile e, per bloccarlo in posizione, ruotare la leva a
molla in posizione orizzontale.
1

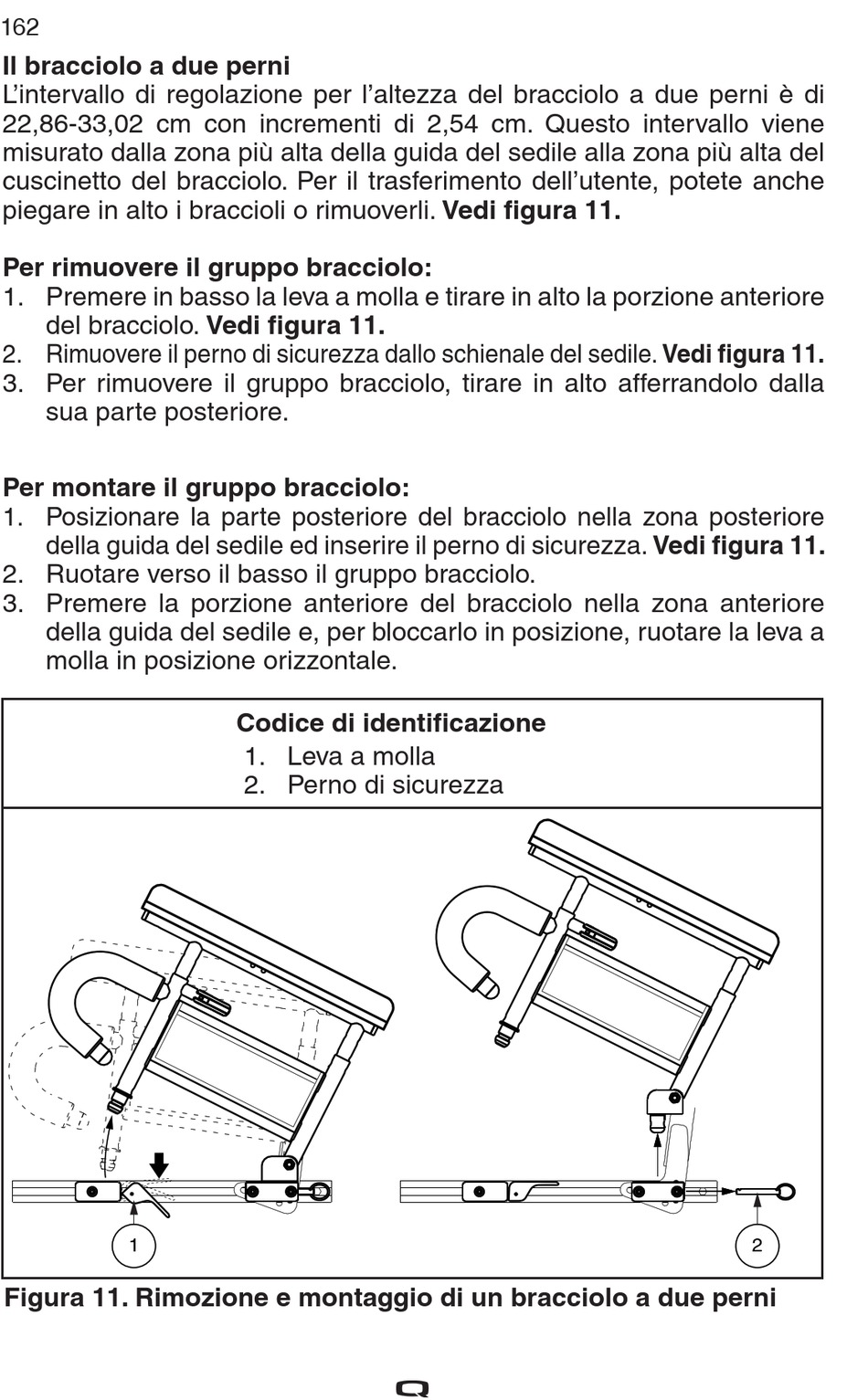

Figura 11. Rimozione e montaggio di un bracciolo a due perni
Codice di identificazione
1. Leva a molla
2. Perno di sicurezza
2
