1. Vis 1, 2, et 3
2. Vis 4 et 5
3. Vis 1 et 2
4. Montant de L'Accoudoir
1

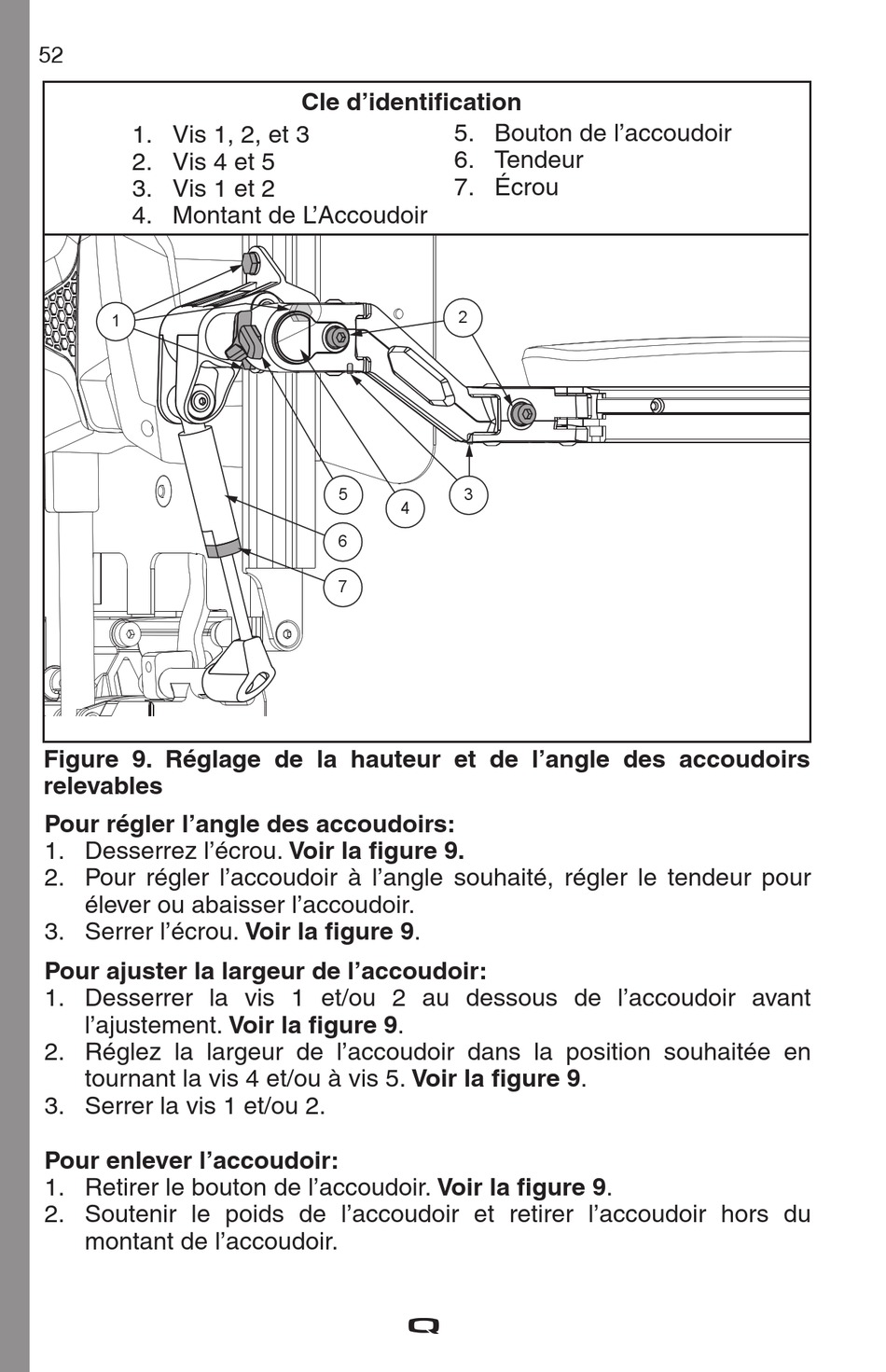

Figure 9. Réglage de la hauteur et de l'angle des accoudoirs
relevables
Pour régler l'angle des accoudoirs:
1. Desserrez l'écrou. Voir la figure 9.
2. Pour régler l'accoudoir à l'angle souhaité, régler le tendeur pour
élever ou abaisser l'accoudoir.
3. Serrer l'écrou. Voir la figure 9.
Pour ajuster la largeur de l'accoudoir:
1. Desserrer la vis 1 et/ou 2 au dessous de l'accoudoir avant
l'ajustement. Voir la figure 9.
2. Réglez la largeur de l'accoudoir dans la position souhaitée en
tournant la vis 4 et/ou à vis 5. Voir la figure 9.
3. Serrer la vis 1 et/ou 2.
Pour enlever l'accoudoir:
1. Retirer le bouton de l'accoudoir. Voir la figure 9.
2. Soutenir le poids de l'accoudoir et retirer l'accoudoir hors du
montant de l'accoudoir.
Cle d'identification
5. Bouton de l'accoudoir
6. Tendeur
7. Écrou
2
5 3
4
6
7
