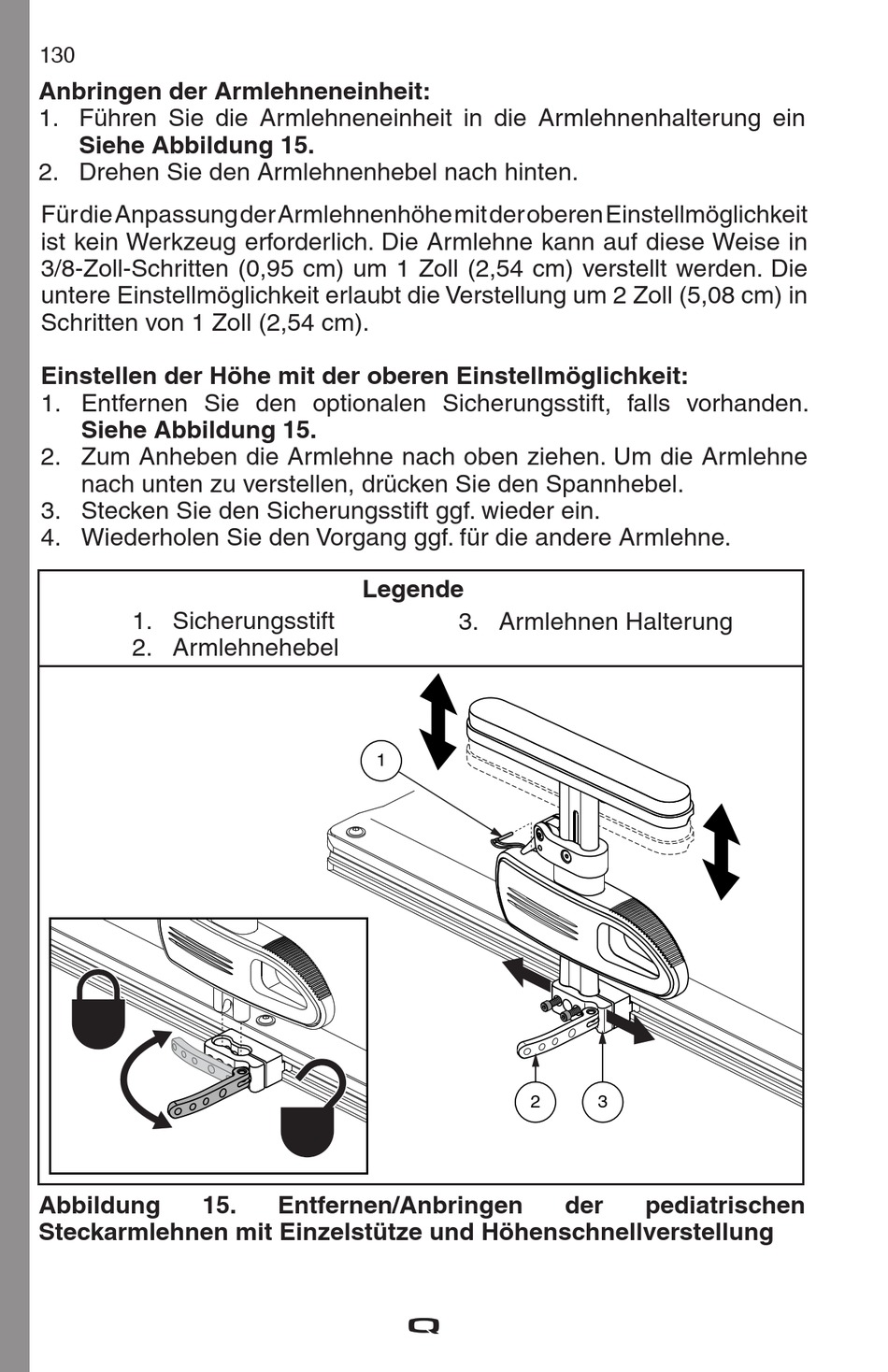

Quantum TRU BALANCE 3 Bedienanleitung Für Die Basismodell Seite 130


Anbringen der Armlehneneinheit:
1. Führen Sie die Armlehneneinheit in die Armlehnenhalterung ein
Siehe Abbildung 15.
2. Drehen Sie den Armlehnenhebel nach hinten.
Für die Anpassung der Armlehnenhöhe mit der oberen Einstellmöglichkeit
ist kein Werkzeug erforderlich. Die Armlehne kann auf diese Weise in
3/8-Zoll-Schritten (0,95 cm) um 1 Zoll (2,54 cm) verstellt werden. Die
untere Einstellmöglichkeit erlaubt die Verstellung um 2 Zoll (5,08 cm) in
Schritten von 1 Zoll (2,54 cm).
Einstellen der Höhe mit der oberen Einstellmöglichkeit:
1. Entfernen Sie den optionalen Sicherungsstift, falls vorhanden.
Siehe Abbildung 15.
2. Zum Anheben die Armlehne nach oben ziehen. Um die Armlehne
nach unten zu verstellen, drücken Sie den Spannhebel.
3. Stecken Sie den Sicherungsstift ggf. wieder ein.
4. Wiederholen Sie den Vorgang ggf. für die andere Armlehne.
1. Sicherungsstift
2. Armlehnehebel
Abbildung 15.
Steckarmlehnen mit Einzelstütze und Höhenschnellverstellung
Legende
1
Entfernen/Anbringen
3. Armlehnen Halterung
2 3
der pediatrischen
