10. ESEMPLES DE TYPES D'INSTALLATIONS
10.1 Base radio bidirectionnelle + Actuateur radio à relais

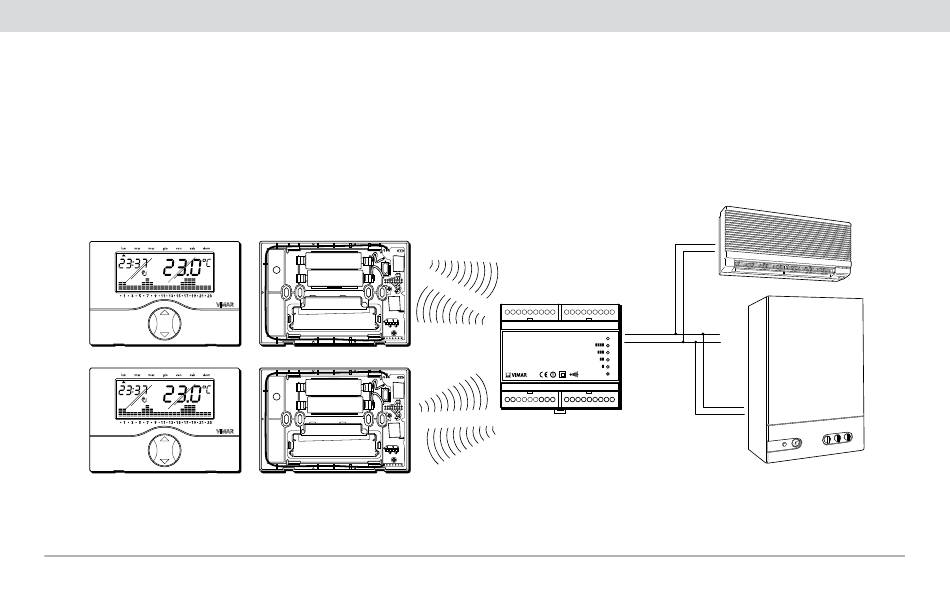

10.1.1 Schéma de fonctionnement
Chronothermostat + Base radio bidirectionnelle
Fig. 10.1.1
Actuateur radio à
relais à 4 canaux
Connexion 01934 ATTUATORE RF 4 CANALE ON
SUPPLY: 4 OUTPUTS:
230 V~ 1B
50-60 Hz 6(2) A 250 V~
radio
P
out 1 out 2 out 3 out 4
L N C NO NC C NO NC C NO NC C NO NC
Connexion
par fil
Système de climatisation
FRANÇAIS - 19
