Eikon Arké
20183 19183
DESCRIZIONE.
Apparecchio SET/RESET per sistema di chiamata d'emergen-
za, individuazione al buio, 2 uscite a relè NO 5 A 250 V~ per
segnalazione ottica e acustica, alimentazione 12 V~ 50-60 Hz
o 12-24 V d.c. (SELV) - 2 moduli
PRINCIPALI CARATTERISTICHE.
• Alimentazione:
- 12-24 V d.c. ±10%
- 12 V~ ±10% 50-60 Hz
• Assorbimento: circa 100 mA con uscite allarme RL1 e RL2
abilitate
• Comando frontale: pulsante di SET
• Led bicolore:
- verde: alimentazione presente
- rosso: allarme inserito
• Ingresso:
- normalmente chiuso collegato al positivo (+) per la funzione di
SET
- normalmente chiuso collegato al positivo (+) per la funzione di
RESET
• Uscita allarme RL1: relè NO 5 A 250 V~ con doppio isolamen-
to rispetto all'alimentazione e ai pulsanti
• Uscita allarme RL2: relè NO 5 A 250 V~ con doppio isolamen-
to rispetto all'alimentazione e ai pulsanti
• Carichi comandabili:
- carichi puramente resistivi : 5 A
- lampade a incandescenza : 500 W
- trasformatori a nucleo magnetico per lampade incandescen-
ti a bassissima tensione (ad esempio, lampade alogene)
: 500 W
• Non adatto al comando diretto di lampade fluorescenti
FUNZIONAMENTO.
• Quando nel dispositivo è presente l'alimentazione di rete il led
bicolore diventa verde.
• Premendo il pulsante SET sull'apparecchio o su un pulsante
di SET esterno, si entra in modalità chiamata (allarme)
- Il led bicolore diventa rosso e incomincia a lampeggiare.
- il relè di allarme RL1 si attiva per circa 3 secondi: solita-
mente è abbinato a un campanello o a un ronzatore.
- il relè di allarme RL2 si attiva per circa 5 secondi e poi
inizia a lampeggiare: solitamente è abbinato a una lampada
prismatica rossa.
• Lo stato di allarme si disattiva con il comando di RESET dato
da uno dei pulsanti esterni.
• Se si premono contemporaneamente i pulsanti di SET e di
RESET si attiva la funzione di SET.
• I pulsanti di SET o RESET possono essere innumerevoli e
devono essere collegati in serie.
REGOLE DI INSTALLAZIONE.
• L'installazione deve essere effettuata da personale qualificato
con l'osservanza delle disposizioni regolanti l'installazione
del materiale elettrico in vigore nel paese dove i prodotti
sono installati.
• Il circuito delle uscite deve essere protetto contro le sovra-
correnti da un fusibile con potere di interruzione nominale di
1500 A, con corrente nominale adeguata al carico scelto e
comunque non superiore a 5 A.
CONFORMITÀ NORMATIVA.
Direttiva BT. Direttiva EMC.
Norma EN 60669-2-1
Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto
potrebbe contenere tracce di piombo.
49400423A0 03 2003
Idea Plana
16643 14183

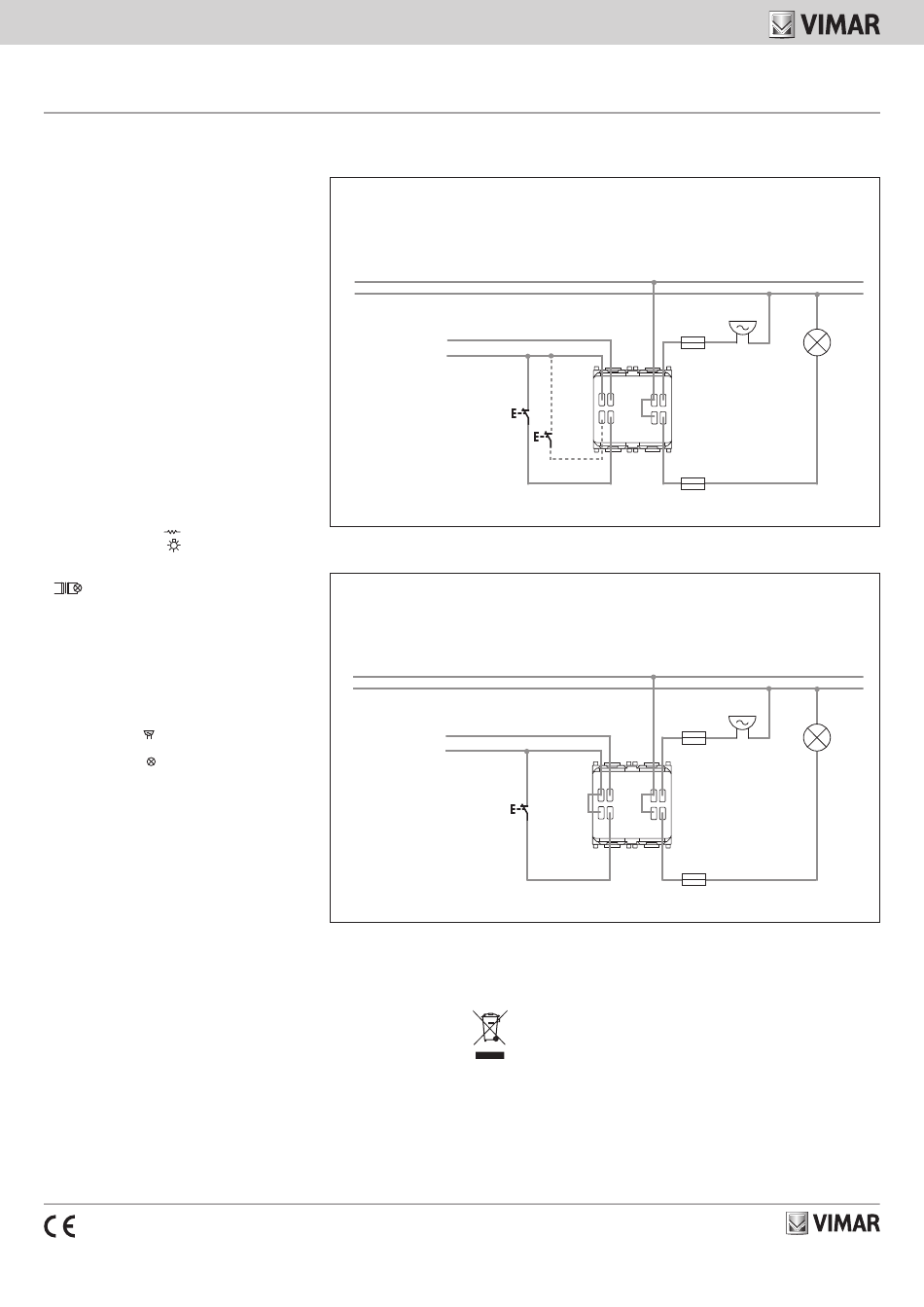

COLLEGAMENTI.
Schema elettrico.
Con alimentazione in corrente continua i pulsanti di SET e RESET devono essere collegati al positivo (+)
L
N
12-24 V d.c.
12 V~
Installazione minima.
ATTENZIONE: l'installazione minima prevede almeno un pulsante RESET e, se non ci sono pulsanti di SET esterni, il collega-
mento con un filo tra l'uscita di SET e il positivo.
Con alimentazione in corrente continua i pulsanti di SET e RESET devono essere collegati al positivo (+)
L
N
12-24 V d.c.
12 V~
-
+
+
RESET
S
SET
-
+
+
RESET
S
RAEE - Informazione agli utilizzatori
Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il
prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente
dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta
differenziata dei rifiuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma, è possibile
consegnare gratuitamente l'apparecchiatura che si desidera smaltire al distributore, al momento
dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i distributori di prodotti elet-
tronici con superficie di vendita di almeno 400 m
senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. L'ade-
guata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al
trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti
negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta
l'apparecchiatura.
250 V~ max
-
R
250 V~ max
-
R
è inoltre possibile consegnare gratuitamente,
