3.2 Actuateur radio à relais
L'actuateur radio à relais peut être installé sur guide EN 50022, il
occupe 6 modules de 17,5 mm et doit être installé comme montré
dans la figure 3.2.1.

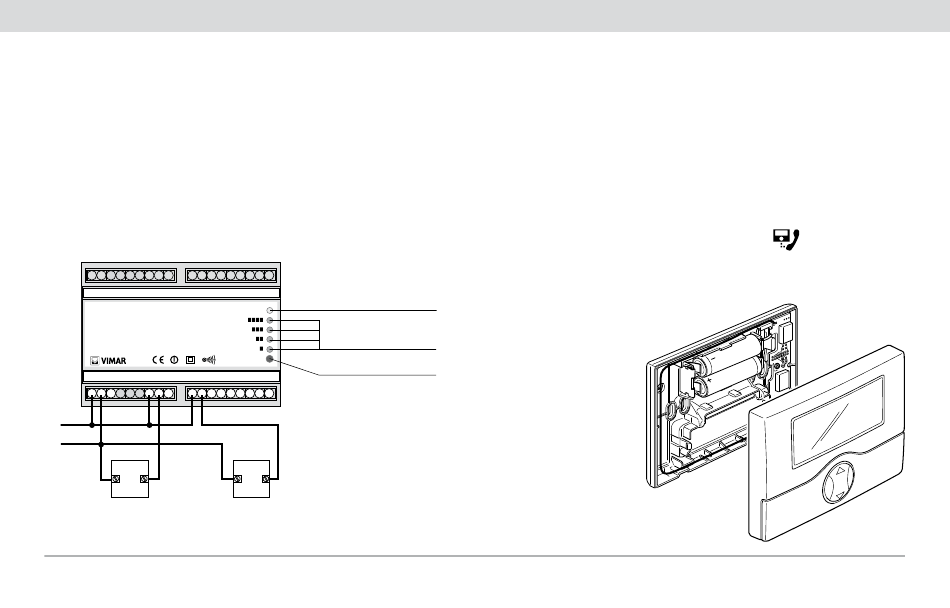

Figure 3.2.1
Exemple de connexion entre actuateur radio à relais et chau-
dière :
01934 ATTUATORE RF 4 CANALI
SUPPLY: 4 OUTPUTS:
230 V~ 1B
50-60 Hz 6(2) A 250 V~
out 1 out 2 out 3
L N C NO NC C NO NC C NO NC
L
N
U1
Fig. 3.2.1
Led alimentation
ON
Led état canaux relais
P
Touche P programmation
out 4
C NO NC
Connexions électriques pour
U2
commande de pompes de
circulation, électrovannes, etc.
4. FONCTIONS SUPPLEMENTAIRES
CHRONOTHERMOSTAT
Le chronothermostat, associé à la base radio bidirectionnelle
(figure 4.1) possède des menus pour la gestion de fonctions
supplémentaires, indispensables pour la configuration du système
et accessibles indépendamment du mode de fonctionnement sur
lequel se trouve le chronothermostat. L'icône
fication de la base radio. Le premier chronothermostat utilisé pour
la configuration du système est identifié
comme chronothermostat pri-
maire (ID_LOGIQUE 01).
Tous les autres chro-
nothermostats sont
identifiés comme
secondaires. (Vous
trouverez des exem-
ples d'installation au
paragraphe 10).
POUR
visualise l'identi-
Fig. 4.1
