10.3 Αμφίδρομη βάση RF + Ενσύρματος εκκινητής εντολών με ρελέ + Interface εσωτερικής επικοινωνίας

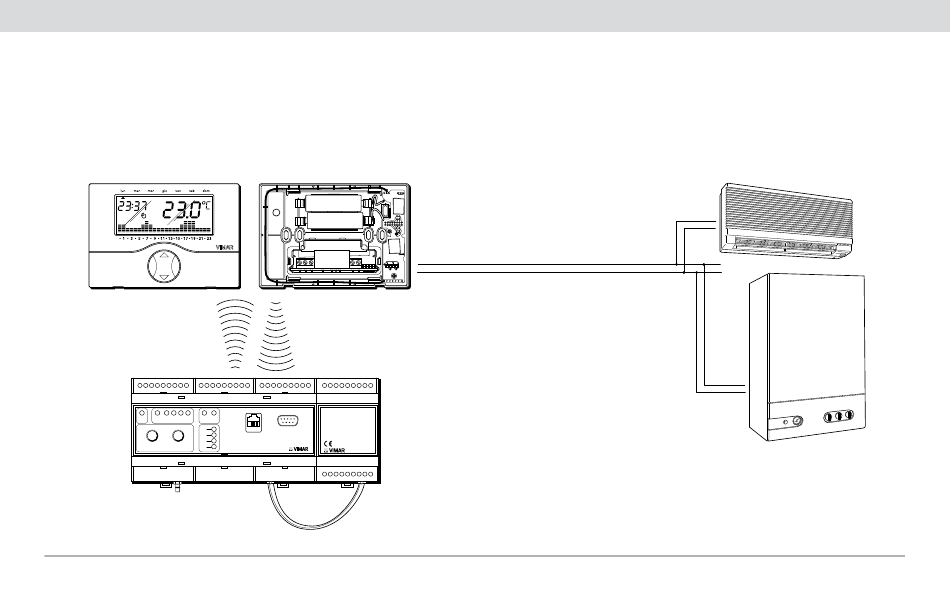

10.3.1 Διάγραμμα λειτουργίας
Χρονοθερμοστάτης + Αμφίδρομη βάση RF με ρελέ για εντολές μέσω καλωδίου
ON CFG C L S SYS GSM CI
4
3
2
CFG GSM/CI
1
Τηλεφωνικός επιλογέας GSM + Interface εσωτερικής επικοινωνίας
Σύνδεση RF
01931
1 2 3 4 5
MODULO DI
6 7 8 9
COMUNICAZIONE
INTERNA
RS232
PROG
01941 COMUNICATORE GSM
Ενσύρματη σύνδεση
Σύστημα κλιματισμού
Εικ. 10.3
