Rivelatore di presenza a infrarossi passivi - 2 moduli.
Invia un messaggio di ON attivandosi su intervento del sensore IR (passaggio di per-
sone o animali attraverso il campo d'azione del sensore) e del sensore crepuscolare.
CARATTERISTICHE.
• Tensione nominale di alimentazione: BUS 29 V
• Assorbimento: 10 mA
• Portata: 10 m
• Morsetti: bus TP
CONFIGURAZIONE.
PER LE OPERAZIONI DI CONFIGURAZIONE, SI VEDA IL MANUALE
ISTRUZIONI DEL SISTEMA By-me Plus.
• Blocchi funzionali: 1, ogni blocco funzionale può appartenere al massimo a 4
gruppi.
• Selezione del blocco funzionale (configurazione): durante la creazione dei gruppi,
quando viene richiesto di premere il pulsante dei dispositivi:
- premere il pulsante di configurazione, si accende il led rosso;
- a led rosso acceso viene configurato il blocco funzionale; al termine dell'opera-
zione il led rosso si spegne.
PARAMETRI.
• Soglia tamper: 0-15
• Ritardo attivazione 0-62 s
• Soglia luminosità 0-100 %
• Soglia (numero) impulsi PIR: 1-10
• Larghezza impulsi 0,125-8,000 s
• Durata attuazione: 10-250 s
• La soglia di luminosità permette di regolare la modalità di intervento del dispositi-
vo, determinato dal verificarsi di due condizioni simultanee:
- valore di luminosità ambiente inferiore a quello impostato;
- rilevazione di presenza del sensore IR.
• Con valore della soglia di luminosità impostato al 100%, il dispositivo interviene
solo in condizioni di buio assoluto, al diminuire del valore della soglia il dispositivo
interviene a un livello di luminosità maggiore.
• La durata attuazione è utilizzata per ripetere, ad impianto disinserito, il messaggio di
comando all'attuatore associato. In pratica, dopo aver comandato l'attuatore, il rive-
latore verifica se ci sono ulteriori movimenti per un periodo di tempo pari alla durata
attuazione e, se ciò è avvenuto, al termine di questo intervallo di tempo viene inviato
un nuovo messaggio all'attuatore indipendentemente dalla luminosità impostata.
• Stato dei led:
- led verde lampeggiante a ogni rivelazione di presenza e intervento del dispositivo
- Led rosso lampeggiante per allarme tamper
- Led rosso fisso in configurazione.
• Parametri di default:
- Soglia tamper: 0
- Ritardo attivazione: 0 s
- Soglia luminosità 100 %
- Soglia (numero) impulsi PIR: 3
- Larghezza impulsi: 0,375 s
- Durata attuazione: 30 s
REGOLE DI INSTALLAZIONE.
L'installazione deve essere effettuata da personale qualificato con l'osservanza
delle disposizioni regolanti l'installazione del materiale elettrico in vigore nel paese
dove i prodotti sono installati.
CONFORMITÀ NORMATIVA.
Direttiva EMC. Norma EN 50428.
Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere
tracce di piombo.
49400557A0 04 2002
Idea Plana
16935 14485

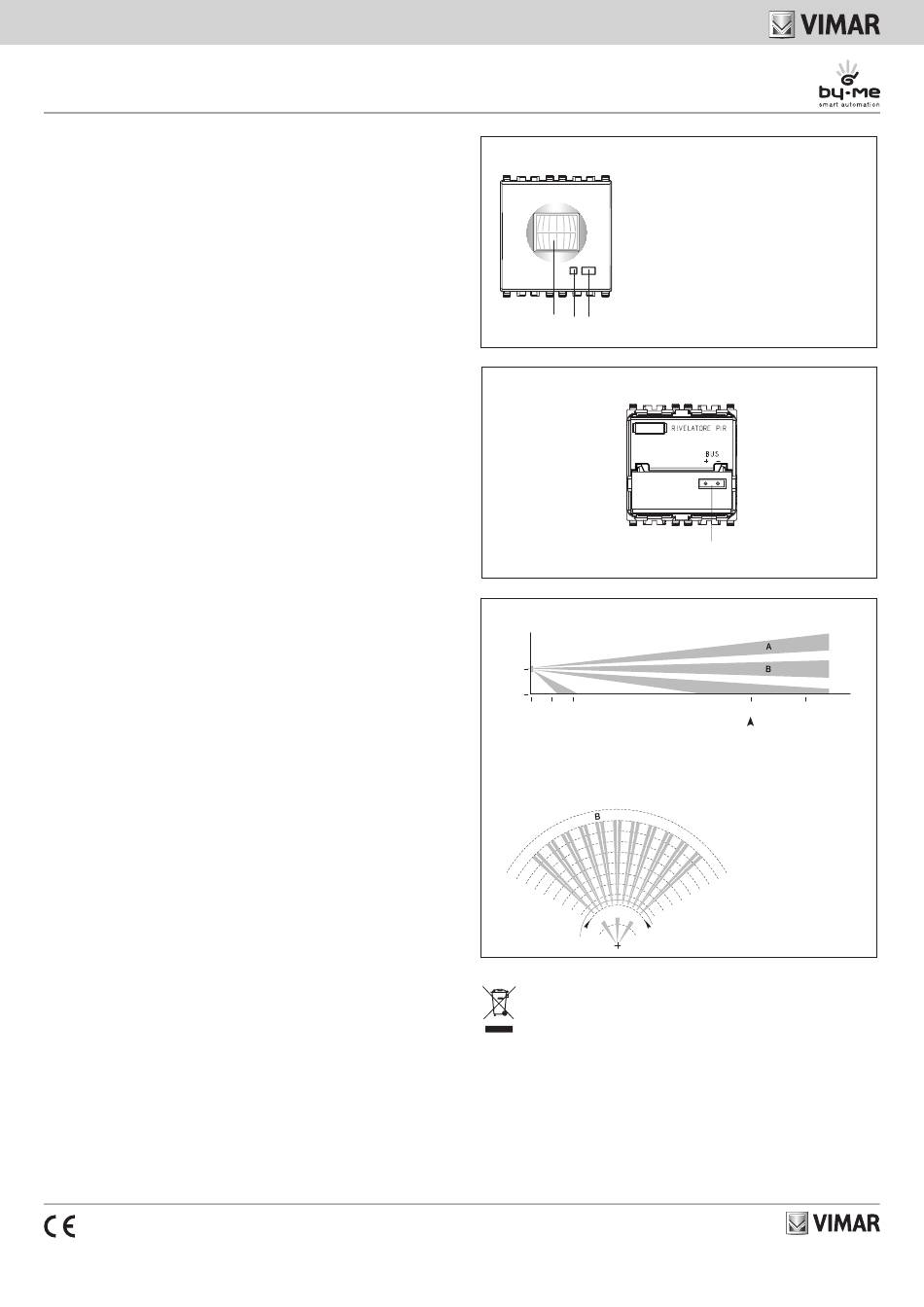

VISTA FRONTALE.
