10.2 Zweiweg-Funkeinheit + Funkfrequenz-Relaiszuschalter + Schnittstelle zur internen Datenübertragung

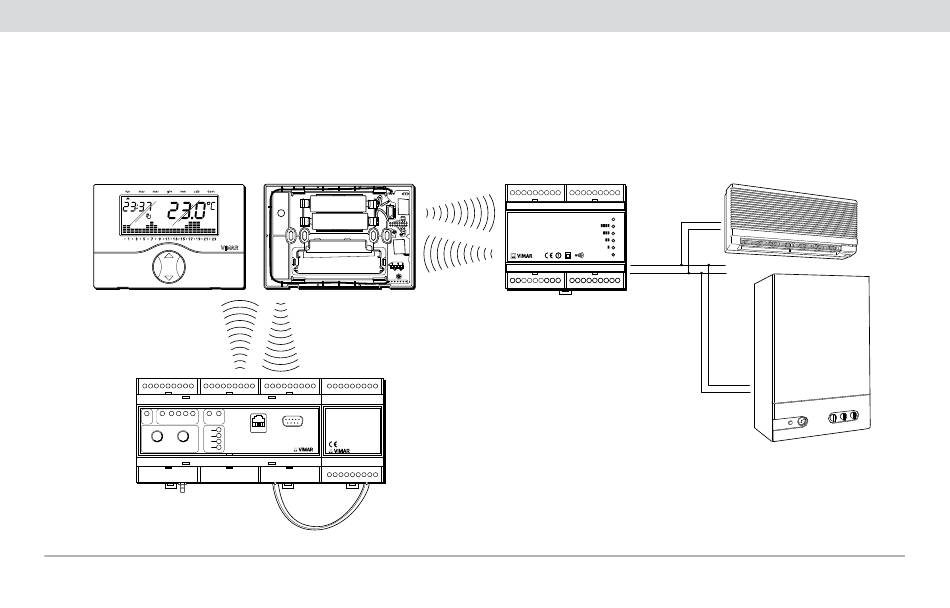

10.2.1 Funktionsschema
Chronothermostat + Zweiweg-Funkeinheit
ON CFG C L S SYS GSM CI
4
3
2
CFG GSM/CI 1
Telefonische Übertragungseinheit GSM + Schnittstelle zur internen Datenübertragung
Funkfrequenz-Relaiszuschalter
01931
1 2 3 4 5
MODULO DI
6 7 8 9 COMUNICAZIONE
INTERNA
RS232
PROG
01941 COMUNICATORE GSM
Funkverbindung
01934 ATTUATORE RF 4 CANALE
SUPPLY: 4 OUTPUTS:
230 V~ 1B
50-60 Hz 6(2) A 250 V~
out 1 out 2 out 3
L N C NO NC C NO NC C NO NC C NO NC
Funkfrequenz-
Relaiszuschalter
ON
P
out 4
Verdrahtung
System zur Klimatisierung.
Fig. 10.2.1
DEUTSCH - 21
