Inhaltszusammenfassung für Thermalright TRUE Spirit 90 Direct

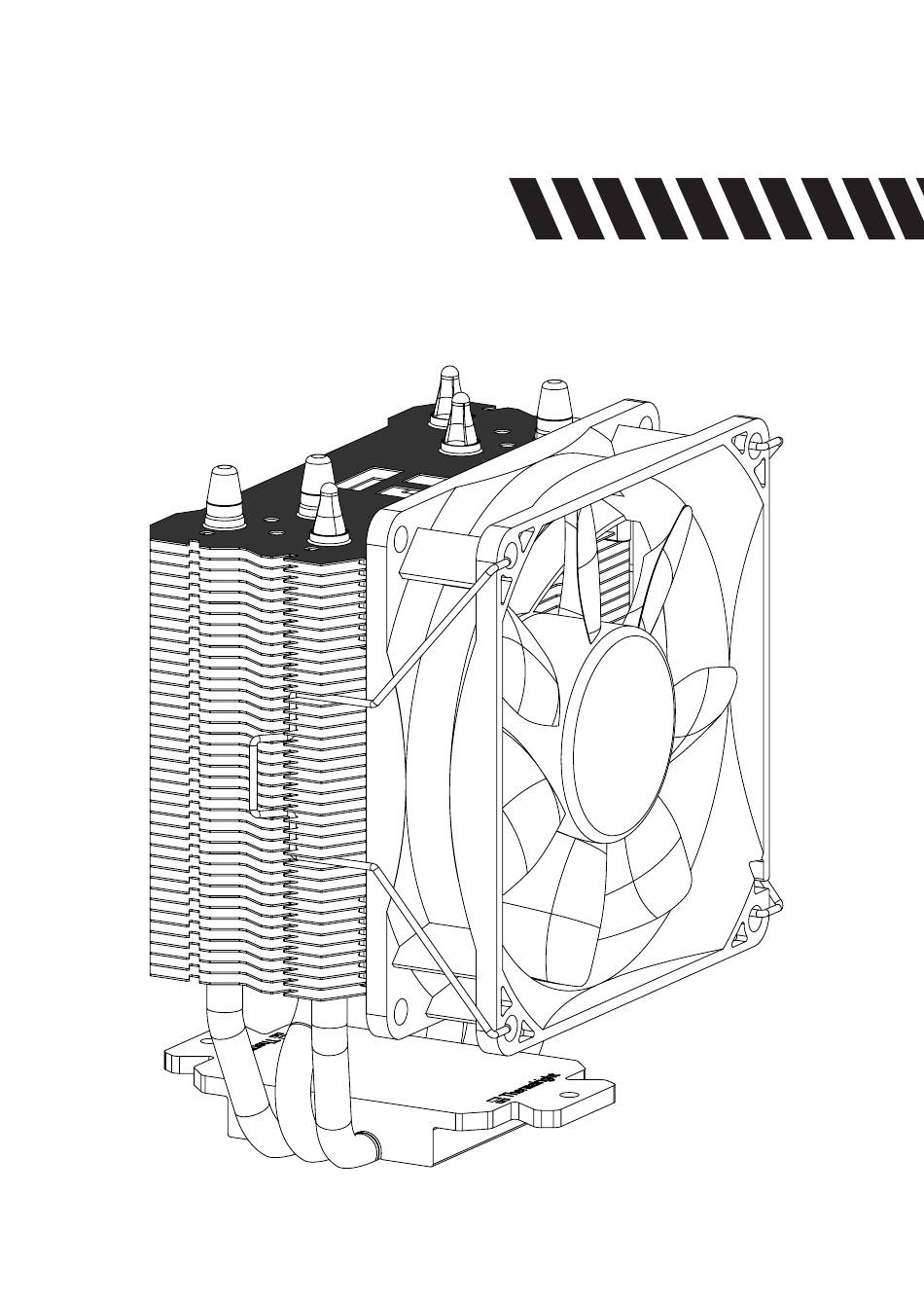

- Seite 1 Thermalright TRUE Spirit 90 Direct...
- Seite 3 Assembly package TRUE Spirit 90 Direct × 4 × 1 × 4 × 8 × 5 × 4 × 3 × 5 Chill Factor × 1 × 1 × 1 × 4 × 1...
-
Seite 4: Exploded View
TRUE Spirit 90 Direct Intel 775/1150/1151/1155/1156/1366 Exploded View Important! Before proceeding with installation, please check for the most up-to-date instructions at www.thermalright.com Fan Clip Heatsink Body Rubber Tubes M3L7 Screw TY-9225B M3L6 Screw Anchoring Mount Screw Nut Motherboard Intel Washer... - Seite 5 M3L7 Screw ×3 M3L10 Screw ×5 Intel Washer (small) ×4 AMD Washer (big) ×4 M3 L6 Screw ×5 Backplate Cap ×1 Fan Clip ×4 Thermal paste ×1 TY-9225B ×1 Mylar Film ×1 Rubber Tubes ×8 The Ultimate Cooling Solutions! www.thermalright.com...
-
Seite 6: Installation Instructions
Installation Instructions: Step 1: Step1 : Rubber Tubes Installation Insert the four black Rubber Tubes (Noise damping use) into the four indents on the front of the heat-sink body. Do not remove them. Step 2: 1150 1366 1151 1155 1156 Step 2 : Backplate Installation Choose the platform (775/1150/1151/1155/1156/1366) you are in use. - Seite 7 Fan Clips to place the four ends at the Anchoring Mount" four holes on the TY-9225B. Step 9: Step 9: Installation completed Plug in the fan connector to the CPU PWM Fan socket on the motherboard. Installation complete. The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 8 TRUE Spirit 90 Direct AM2/AM2+/AM3/AM3+/AM4/FM1/FM2/FM2+ Exploded View Important! Before proceeding with installation, please check for the most up-to-date instructions at www.thermalright.com Fan Clip Heatsink Body Rubber Tubes M3L7 Screw TY-9225B M3L6 Screw Anchoring Mount Screw Nut Motherboard AMD Washer Back Plate Cap...
- Seite 9 Metal Back plate, make sure you have the Cap holes around the processor socket.Cap the four facing downwards. Screw Pillars with the four Screw Nuts.Make sure the side with a washer is facing the Back Plate. The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 10 Step 5: Step 6: Step 5 : Anchoring Mount Installation Step 6 : Apply the Thermal Paste Place the Anchoring Mount on the Screw Apply the Thermal Paste to the base of the heat- Nuts. Use the four M3L6 Screws to fix the sink and the surface of the CPU evenly.
-
Seite 11: Explosionszeichnung
TRUE Spirit 90 Direct Intel 775/1150/1151/1155/1156/1366 Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage, ob für Ihren Kühler aktualisierte www.thermalright.com Montagehinweise auf der Webseite: verfügbar sind. Lüfterklammer Kühlkörper Lüfterentkoppler M3L7 Schraube M3L6 Schraube TY-9225B Montagerahmen Rändelschraube Motherboard Intel Unterlegscheibe Backplateeinsatz... - Seite 12 TRUE Spirit 90 Direct Komponenten Chill Factor Mulit Plattform TS-90 Direct Montagerahmen ×1 Backplate ×1 Kühlkörper ×1 Rändelschrauben ×4 M3L7 Schraube ×3 M3L10 Schraube ×5 AMD Unterlegscheibe Intel Unterlegscheibe M3 L6 Schraube ×5 (groß) ×4 (klein) ×4 Wärmeleitpaste ×1 Backplateeinsatz ×1 Lüfterklammer ×4...
- Seite 13 Prozessorsockel gehen. Schrauben Sie die Sie sicher das der Aufsatz nach unten zeigt. vier beiliegenden Rändelschrauben auf die vier (Nur für LGA775 Plattformen) Schraubengewinde. Achten Sie dabei darauf, dass die Seite mit der Unterlegscheibe zur Backplate zeigt. The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 14 Schritt 5: Schritt 6: Setzen Sie den Montagerahmen auf die vier Tragen Sie eine hauchdünne Schicht Rändelschrauben. Verwenden Sie die vier Wärmeleitpaste auf der Oberfläche der CPU und M3L6 Schrauben, um den Montagerahmen auf der Unterseite des Kühlers auf. auf den Rändelschrauben zu befestigen. Schritt 7: Schritt 8: Platzieren Sie den Kühlkörper auf der CPU.
- Seite 15 TRUE Spirit 90 Direct TRUE Spirit 90 Direct AM2/AM2+/AM3/AM3+/AM4/FM1/FM2/FM2+ Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage, ob für Ihren Kühler aktualisierte www.thermalright.com Montagehinweise auf der Webseite: verfügbar sind. Lüfterklammer Kühlkörper Lüfterentkoppler M3L7 Schraube TY-9225B M3L6 Schraube Montagerahmen Rändelschraube Motherboard...
- Seite 16 Installationsanleitung: Schritt 1: Nehmen Sie den TS-90 Direct aus dem Karton. Bringen Sie die vier Lüfterentkoppler in den vorgesehenen Vertiefungen auf der Vorderseite des Kühlkörpers an. Schritt 2: Achten Sie auf die für den AMD AM3/AM4 Sockel vorgesehene Bohrungen in der Multi Plattform Backplate.
- Seite 17 Montagelöcher des Lüfters ein (s. Zeichnung) und spannen sie sie in die dafür vorgesehenen Aussparungen an den Seiten des Kühlkörpers ein. Schritt 9: Schließen Sie den Lüfterstecker an den CPU PWM Lüfteranschluss auf dem Mainboard an. Die Installation ist abgeschlossen. The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 18 TRUE Spirit 90 Direct Intel 775/1150/1151/1155/1156/1366 爆炸圖 注意 ! 在您安裝前請先至官網首頁查看是否有更新版安裝指南 www.thermalright.com 風扇線扣 散熱器本體 橡膠管 M3L7 螺絲 M3L6 TY-9225B 螺絲 多孔扣具 手轉螺絲 主機板 Intel 墊片 ( 小 ) 塑膠絕緣片 鐵背板 775/AMD 背蓋 M3L10 螺絲...
- Seite 19 M3L7 螺絲 ×3 M3L10 螺絲 ×5 Intel 墊片 ( 小 ) ×4 AMD 墊片 ( 大 ) ×4 M3 L6 螺絲 ×5 775/AMD 背蓋 ×1 風扇線扣 ×4 導熱膏 ×1 TY-9225B ×1 塑膠絕緣片 ×1 橡膠管 ×8 The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 20 安裝指南 : 步驟一 : 步驟一 : 將四個黑色矽膠管放入鰭片的四個凹痕 步驟二 : 1150 1366 1151 1155 1156 步驟二 : 依照您的處理器類型 ( 775/1150/1151/1155/1156/1366 ) 選擇對應於鐵背板的孔位，將四根 M3L10 螺絲 穿過鐵背板及塑膠絕緣片後套上 Intel 墊圈 ( 小 )。 步驟三 : 步驟四 : 步驟三 : 步驟四 : 注意 ! 當您安裝於 775 主機板時，請先將 775 背 將鐵背板安裝於主機板背面，再依序將穿過主機...
- Seite 21 步驟六 : 步驟五 : 步驟六 : 將多孔扣具置於手轉螺絲上，再將 M3L6 螺 塗抹導熱膏於散熱器熱導管及中央處理器銅蓋 絲穿過多孔扣具，依序鎖入手轉螺絲上。 上。 步驟七 : 步驟八 : 步驟八 : 步驟七 將風扇平貼於散熱器上，並將風扇線扣扣置風扇 將散熱器置放於中央處理器上，再用 M3L7 螺絲 螺絲固定孔。 穿過散熱器底部兩邊的螺絲孔位，鎖入多孔扣具 的對應孔位。 步驟九 : 步驟九 : 最後將風扇接頭插入主機板上的 CPU FAN 插 槽，安裝完成。 The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 22 TRUE Spirit 90 Direct AM2/AM2+/AM3/AM3+/AM4/FM1/FM2/FM2+ 爆炸圖 注意 ! 在您安裝前請先至官網首頁查看是否有更新版安裝指南 www.thermalright.com 風扇線扣 散熱器本體 橡膠管 M3L7 螺絲 TY-9225B M3L6 螺絲 多孔扣具 手轉螺絲 主機板 AMD 墊片 ( 大 ) 775/AMD 背蓋 塑膠絕緣片 鐵背板 M3L10 螺絲...
- Seite 23 步驟一 : 步驟一 : 將四個黑色矽膠管放入鰭片的四個凹痕 步驟二 : 步驟二 : 依照您的處理器類型選擇對應於鐵背板的孔位，將四根 M3L10 螺絲穿過鐵背板及塑膠絕緣片後套上 AMD 墊圈 ( 大 )。 步驟三 : 步驟四 : 步驟三 : 步驟四 : 注意 ! 當您安裝於 939 主機板時，請先將 939 背 將鐵背板安裝於主機板背面，再依序將穿過主機 蓋安裝於鐵背板上。 板的四個螺絲套上手轉螺絲。 The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 24 TRUE Spirit 90 Direct 步驟五 步驟六 : 步驟五 : 步驟六 : 將多孔扣具置於手轉螺絲上，再將 M3L6 螺 塗抹導熱膏於散熱器熱導管及中央處理器銅蓋上。 絲穿過多孔扣具，依序鎖入手轉螺絲上。 步驟七 : 步驟八 : 步驟七 : 步驟八 : 將散熱器置放於中央處理器上，再用 M3L7 螺絲 將風扇平貼於散熱器上，並將風扇線扣扣置風扇 穿過散熱器底部兩邊的螺絲孔位，鎖入多孔扣具 螺絲固定孔。 的對應孔位。 步驟九 : 步驟九 : 最後將風扇接頭插入主機板上的 CPU FAN 插槽， 安裝完成。...
- Seite 25 TRUE Spirit 90 Direct Technical Spec Heatsink Specifications: Dimension: Length 104mm x Width 77mm x Height 122mm Weight: 250g Heatpipe: 6mm heatpipe*3 units Fan Specification: Dimension: L92mm x H92mm x W25mm Weight: 100g Fan speed: 800~2000RPM Fan noise: 21~27dBA MAX Airflow: 15.75~39.36CFM MAX...
- Seite 26 TRUE Spirit 90 Direct Technische Spezifikationen Kühlkörper Spezifikationen: Maße: Länge 104mm x Breite 77mm x Höhe 122mm Gewicht: 250g Heatpipe: 6mm Heatpipe*3 Stück Lüfter Spezifikationen: Maße: L92mm x H92mm x B25mm Gewicht: 100g Drehzahl: 800~2000 U/min Lautstärke: 21~27dBA max. Fördermenge: 15.75~39.36CFM MAX...
- Seite 27 TRUE Spirit 90 Direct 散熱器規格書 散熱器規格 : 尺寸 : 長 104mm x 寬 77mm x 高 122mm 重量 : 250 克 熱導管 : 6mm 熱導管 *3 支 風扇規格 : 尺寸 : 長 92mm x 高 92mm x 寬 25mm 重量 : 100 克...
- Seite 28 TRUE Spirit 90 Direct...
- Seite 30 The Ultimate Cooling Solutions! Thermalright Produkte werden in www.thermalright.com Europa importiert und vertrieben durch die: TEL: +886-2-2915-5005 PC-Cooling GmbH FAX: +886-2-2915-5123 Eichenallee 3 EMAIL: sales@thermalright.com 24589 Nortorf 170612...
