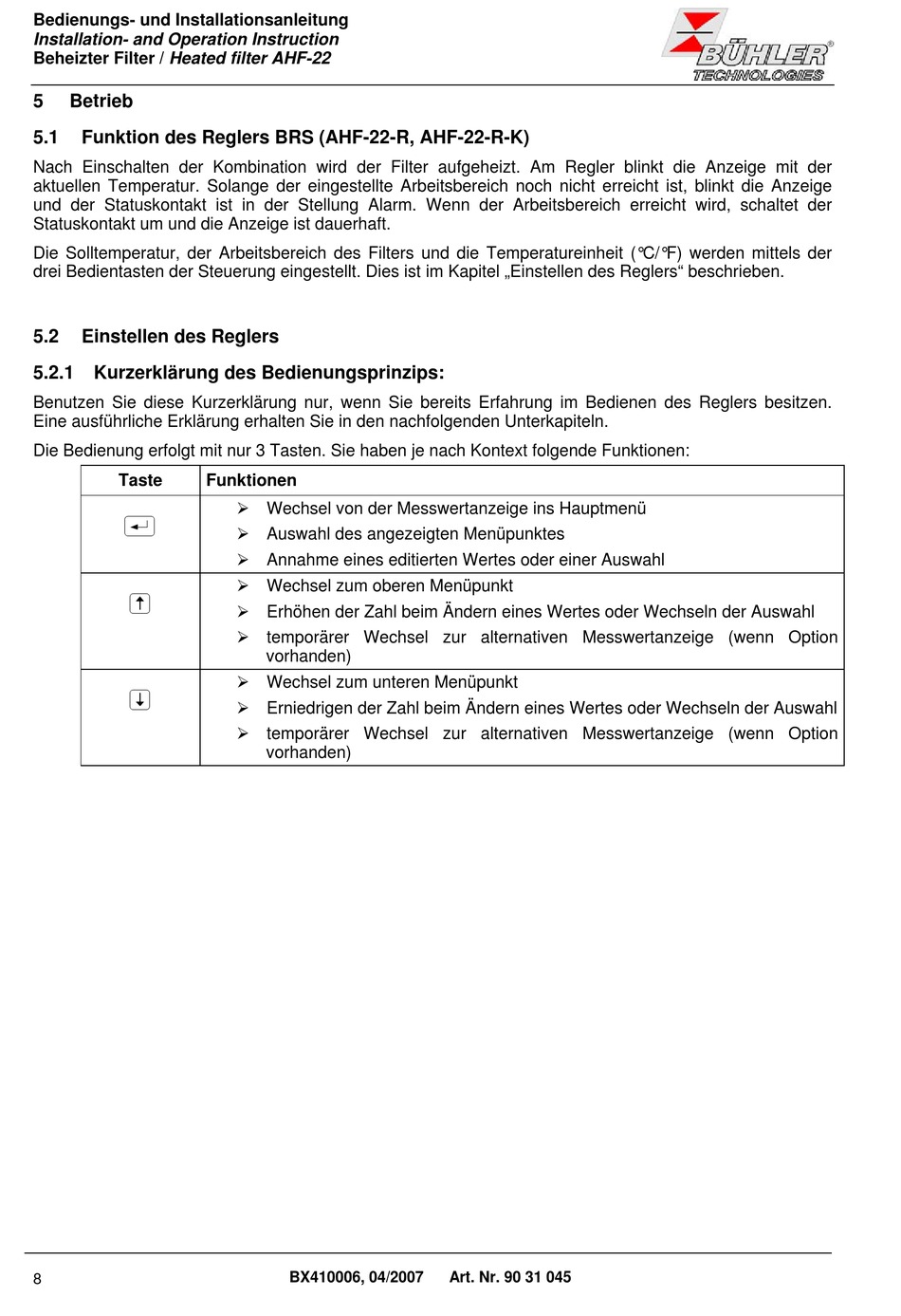

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Beheizter Filter / Heated filter AHF-22
5
Betrieb
5.1
Funktion des Reglers BRS (AHF-22-R, AHF-22-R-K)
Nach Einschalten der Kombination wird der Filter aufgeheizt. Am Regler blinkt die Anzeige mit der
aktuellen Temperatur. Solange der eingestellte Arbeitsbereich noch nicht erreicht ist, blinkt die Anzeige
und der Statuskontakt ist in der Stellung Alarm. Wenn der Arbeitsbereich erreicht wird, schaltet der
Statuskontakt um und die Anzeige ist dauerhaft.
Die Solltemperatur, der Arbeitsbereich des Filters und die Temperatureinheit (°C/°F) werden mittels der
drei Bedientasten der Steuerung eingestellt. Dies ist im Kapitel „Einstellen des Reglers" beschrieben.
5.2
Einstellen des Reglers
5.2.1 Kurzerklärung des Bedienungsprinzips:
Benutzen Sie diese Kurzerklärung nur, wenn Sie bereits Erfahrung im Bedienen des Reglers besitzen.
Eine ausführliche Erklärung erhalten Sie in den nachfolgenden Unterkapiteln.
Die Bedienung erfolgt mit nur 3 Tasten. Sie haben je nach Kontext folgende Funktionen:
Taste
j
t
b
8
Funktionen
Wechsel von der Messwertanzeige ins Hauptmenü
Auswahl des angezeigten Menüpunktes
Annahme eines editierten Wertes oder einer Auswahl
Wechsel zum oberen Menüpunkt
Erhöhen der Zahl beim Ändern eines Wertes oder Wechseln der Auswahl
temporärer Wechsel zur alternativen Messwertanzeige (wenn Option
vorhanden)
Wechsel zum unteren Menüpunkt
Erniedrigen der Zahl beim Ändern eines Wertes oder Wechseln der Auswahl
temporärer Wechsel zur alternativen Messwertanzeige (wenn Option
vorhanden)
BX410006, 04/2007
Art. Nr. 90 31 045
