10 Anhang

10.1 Anschlussdiagramme Filter AHF-22

10 Appendix

10.1 Electrical connection diagrams Filter AHF-22

AHF-22-S and AHF-22-S-K
AHF-22-xxx-R und AHF-22-xxx-R-K
Steckverbindung / connector
3-pol.+PE
Netz / Power
NETZ
POWER
PT100
Steckverbindung / connector
3-pol.+PE
PT 100
Untertemperaturalarm / alarm
BX410006, 04/2007
NETZ
POWER
PT100
A000091X

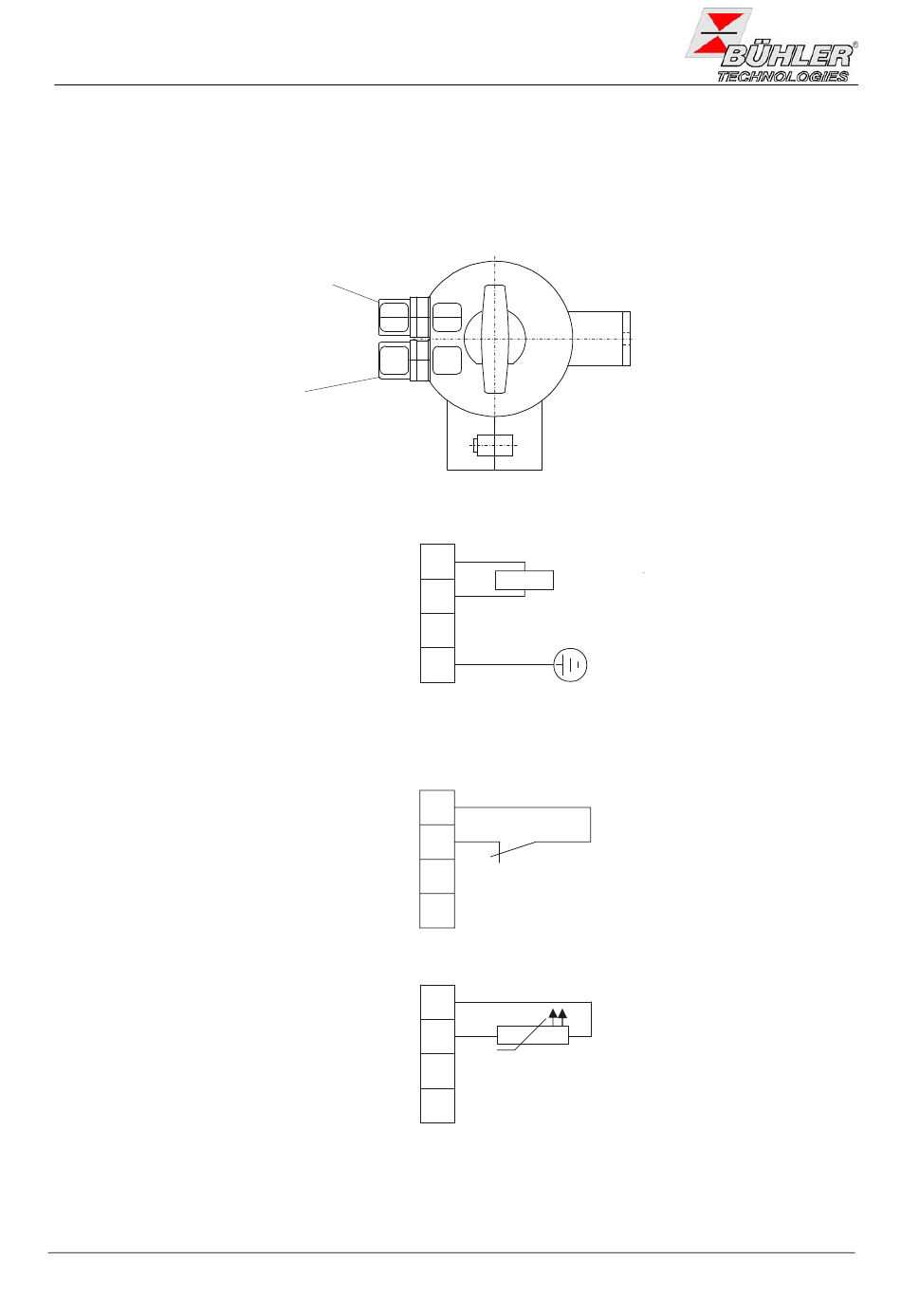

Anschlußbelegung/wiring diagramm
Netz/Power 100-250V AC 400W
1
Heizung/Heating
2
3
PE
Unter/low temp. alarm
max. Spannung/Voltage 250VAC 50Hz
max. Schaltstrom/rated current 4A
1
2
3
PE
1
2
3
PE
Art. Nr. 90 31 045
(Kontakt öffnet bei
erreichen der
Betriebstemperatur/
contact opens at
operaty temperatur)
PT 100
25
