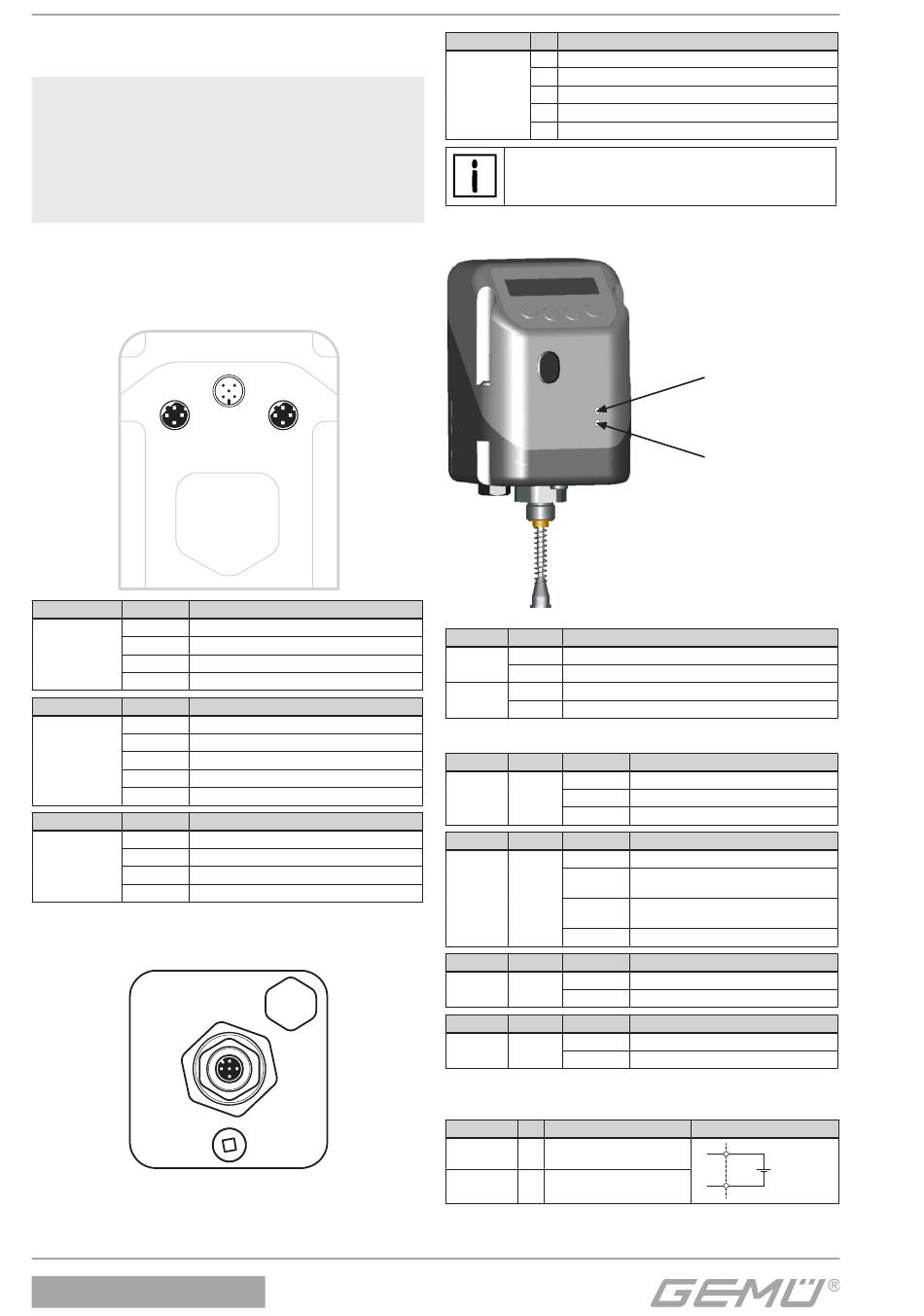

Dati tecnici

Per i dati completi vedere scheda dati GEMÜ 1436 cPos
Interfacce
Profinet Parametrizzazione / dati di processo
Velocità di trasmissione 100 M Baud
Costruzione Internamente, tra l'attacco X1 e X3,
sono collegati in serie due interruttori.
Perciò la durata della comunicazio-
ne durante il funzionamento in una
struttura lineare (attacco X1 e X3) è
doppia rispetto a un "apparecchio
standard a 2 porte".
2 Collegamenti elettrici
2.1 GEMÜ 1436 cPos
®
2
1 3
4
X1
Collegamento Pin Nome segnale
1 TD+
X1
2 RD+
Boccola M12
3 TD-
Codifica D
4 RD-
Collegamento Pin Nome segnale
1 Uv, 24 V DC, tensione di alimentazione
2 n.c.
X2
Connettore M12 3 GND
Codifica A
4 n.c.
5 n.c.
Collegamento Pin Nome segnale
1 TD+
X3
2 RD+
Boccola M12
3 TD-
Codifica D
4 RD-
2.2 Variante con potenziometro valore effettivo
remoto (codice S01)
1436 cPos Profinet
®
.
®
4 3
5
1 2
2
X2
1 3
4
X3
X4
Collegamento Pin Nome segnale
1 UP+, Uscita potenziometro Tensione di alimentazione (+)
2 UP, Ingresso tensione wiper potenziometro
X4
Boccola M12 3 UP-, Uscita potenziometro Tensione di alimentazione (-)
Codifica A
4 n.c.
5 n.c.
L'attacco X4 è disponibile solo per la versione con
trasduttore di corsa remoto.
2.3 LED di stato Profinet
Posizione Colore Significato
Rosso Guasti LED
1
Verde Stato LED
Verde LED LinkAct1 per X1
2
Giallo LED LinkAct2 per X2
LED di stato Profinet
LED Colore Segnale
OFF
Error LED Rosso Lampeggia
ON
LED Colore Segnale
OFF
Lampeggia
10 Hz
State LED Verde
Lampeggia
2 Hz
ON
LED Colore Segnale
OFF
LED
Verde
LinkAct1
ON
LED Colore Segnale
OFF
LED
Giallo
LinkAct2
ON
2.4 Tensione di alimentazione
Connettore Pin Nome segnale
Tensione di alimentazione
X2 1
24 V DC
X2 3 comune
16 / 29
1
2
Significato
Nessun errore
Partecipanti Profinet
Guasti
Significato
Bus non avviato
Guasti
Bus avviato, attendere connessione bus
Stabilita connessione bus
Significato
Nessun trasferimento dati
Trasferimento dati sull'attacco X1
Significato
Nessun trasferimento dati
Trasferimento dati sull'attacco X2
Cablaggio
interno
esterno
Tensione di
alimenta-
+
zione di 24
-
V DC
