Guida rapida

Per collegare il monitor MultiSync LCD al sistema, seguire le seguenti istruzioni:
1. Spegnere il computer.
2. Per PC o MAC con uscita digitale DVI: Collegare il cavo dei segnali DVI al connettore della scheda video del sistema
(Figura A.1). Serrare tutte le viti.
Per PC con uscita analogica: Collegare il cavo segnali mini da D-SUB a 15 pin a mini D-SUB 15 pin al connettore della
scheda video del sistema (Figura A.1).
Per il MAC: Collegare al computer l'adattatore cavo MultiSync Macintosh, quindi collegare ad esso il cavo segnali mini
D-SUB a 15 pin (Figura B.1).
NOTA: Alcuni sistemi Macintosh non dispongono di un adattatore cavo Macintosh.
3. Per PC o MAC con uscita digitale DVI: Collegare il cavo segnali DVI al connettore sul retro del monitor. Posizionare il
cavo segnali video (Figura C.1). Collegare all'ingresso 2 solo il cavo DVI.
Per PC con uscita analogica: Collegare il cavo mini D-SUB a 15 pin al connettore sul retro del monitor. Posizionare il
cavo segnali video (Figura C.1). Collegare all'ingresso 1 solo il cavo mini D-SUB a 15 pin.
NOTA: Connessioni di cavo non corrette possono dare luogo ad un funzionamento irregolare, danneggiare la qualità e/o
componenti del display del modulo LCD e/o accorciare la vita utile del modulo.
Riunire i cavi e porli dietro al supporto (Figura C.1). Coprirli mediante la copertura opzionale (Figura C.2).
Quando si maneggiano i cavi, controllare l'inclinazione, l'innalzamento e l'abbassamento dello schermo del monitor.
4. Collegare un'estremità del cavo di alimentazione all'ingresso c.a. sul retro del monitor e l'altra estremità alla presa di
alimentazione (Figura C.1).
NOTA: Utilizzare il cavo di alimentazione c.a. fornito. Se la forma e la tensione della presa di alimentazione CA utilizzate
non sono compatibili, vedere la sezione Raccomandazioni per l'uso per il corretto utilizzo del cavo di
alimentazione CA.
5. L'interruttore "Vacanza" sul lato sinistro del monitor deve essere acceso. Accendere il monitor con il pulsante di
alimentazione frontale (Figura D.1) e il computer.
NOTA: Esistono due interruttori, uno a sinistra e l'altra sul lato frontale del monitor. NON commutare on/off troppo
velocemente.
6. Per completare il setup del monitor MultiSync LCD, utilizzare i seguenti controlli OSM:
• Regolazione automatica del contrasto (solo ingresso analogico)
• Regolazione automatica (solo ingresso analogico)
Vedi la sezione Controlli di questo Manuale Utente per una descrizione completa di questi controlli OSM.
NOTA: Per qualsiasi problema, vedere la sezione Ricerca guasti di questo manuale utente.
NOTA: Fare riferimento al manuale utente nel CD di Setup NEC LCD per l'installazione e il funzionamento di questo
software.
07_Italian

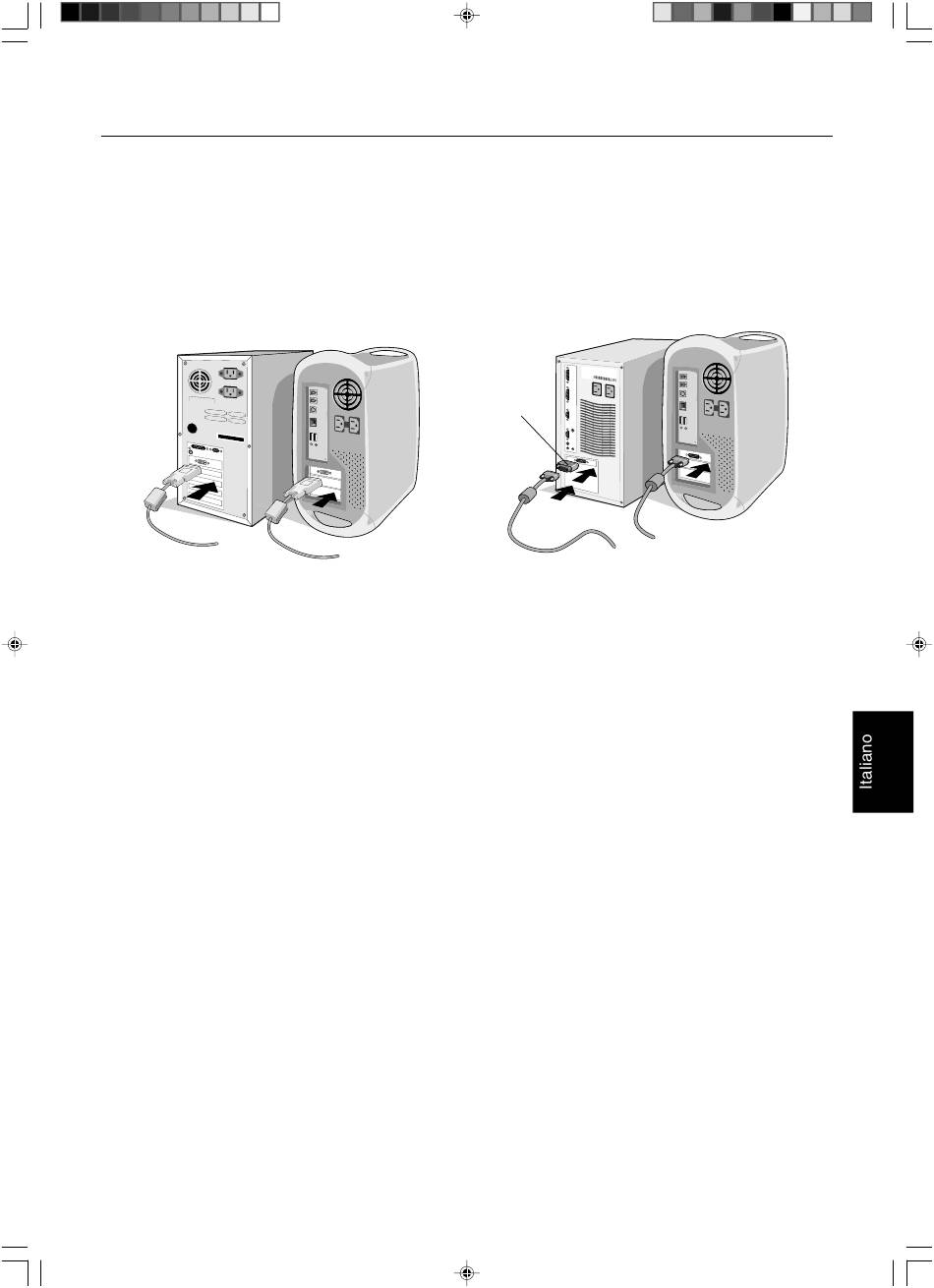

Figura A.1
3
Adattatore cavo
Macintosh
(non incluso)
Figura B.1
Italiano-3
