Eingangsarten Zeitmessung - Trumeter 898X Handbuch

16 Eingangsarten Zeitmessung

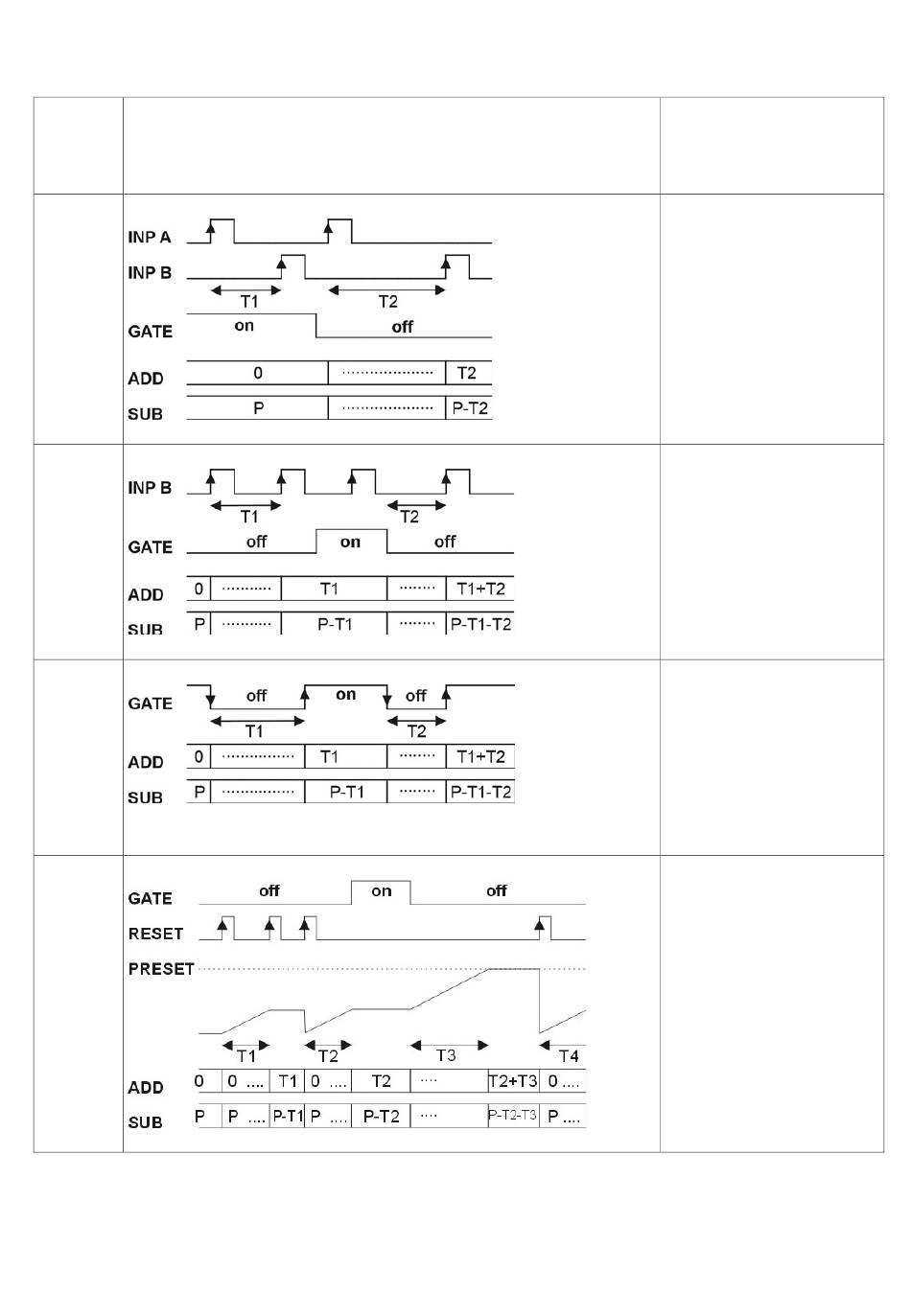

Funktion Diagramm
INA.INB
INB.INB
FREE.RN
AUTO
Seite 22 | DEU
PNP: Zählung bei
steigender Flanke
NPN: Zählung bei fallender
Flanke
Inp A: Start
Inp B: Stop
Add: Anzeige 0 --> Vorwahl
Sub: Anzeige Vorwahl -> 0
Inp A: ohne Funktion
Inp B: Start / Stop
Add: Anzeige 0 --> Vorwahl
Sub: Anzeige Vorwahl -> 0
Inp A: ohne Funktion
Inp B: ohne Funktion
Steuerung der
Zeitmessung nur über
GATE-Eingang
Add: Anzeige 0 --> Vorwahl
Sub: Anzeige Vorwahl -> 0
Inp A: ohne Funktion
Inp B: ohne Funktion
Steuerung der
Zeitmessung über RESET
(manuell oder elektrisch)
Add: Anzeige 0 --> Vorwahl
Sub: Anzeige Vorwahl -> 0
