16 Tipos de entrada - Medición de
tiempo

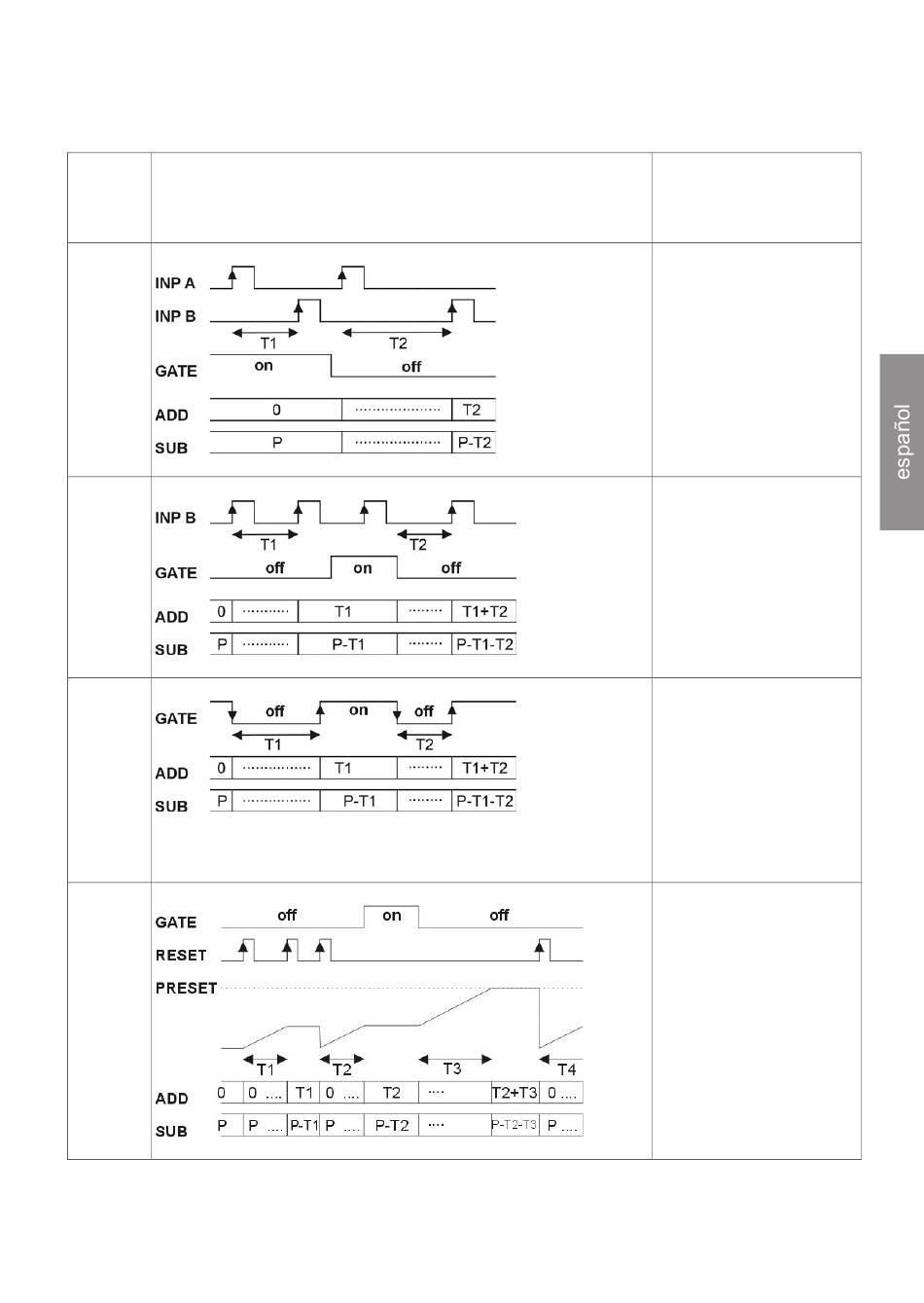

Función Diagrama
INA.INB
INB.INB
FREE.RN
AUTO
PNP: Conteo con flanco
ascendente
NPN: Conteo con flanco
descendente
Inp A: Arranque
Inp B: Parada
Add:
Indicación 0 --> preselección
Substr:
Indicación preselección -> 0
Inp A: sin función
Inp B: Arranque/Parada
Add:
Indicación 0 --> preselección
Substr:
Indicación preselección -> 0
Inp A: sin función
Inp B: sin función
Control de la medición de
tiempo sólo a través de la
entrada GATE
Add:
Indicación 0 --> preselección
Substr:
Indicación preselección -> 0
Inp A: sin función
Inp B: sin función
Control de la medición de
tiempo a través de RESET
(manual o eléctrico)
Add:
Indicación 0 --> preselección
Substr:
Indicación preselección -> 0
Página 23 | SPA
