TMI VD33 Gebrauchsanleitung
Vorschau ausblenden
Andere Handbücher für VD33:
- Gebrauchsanleitung (21 Seiten) ,
- Gebrauchsanleitung (21 Seiten)
Werbung
Quicklinks

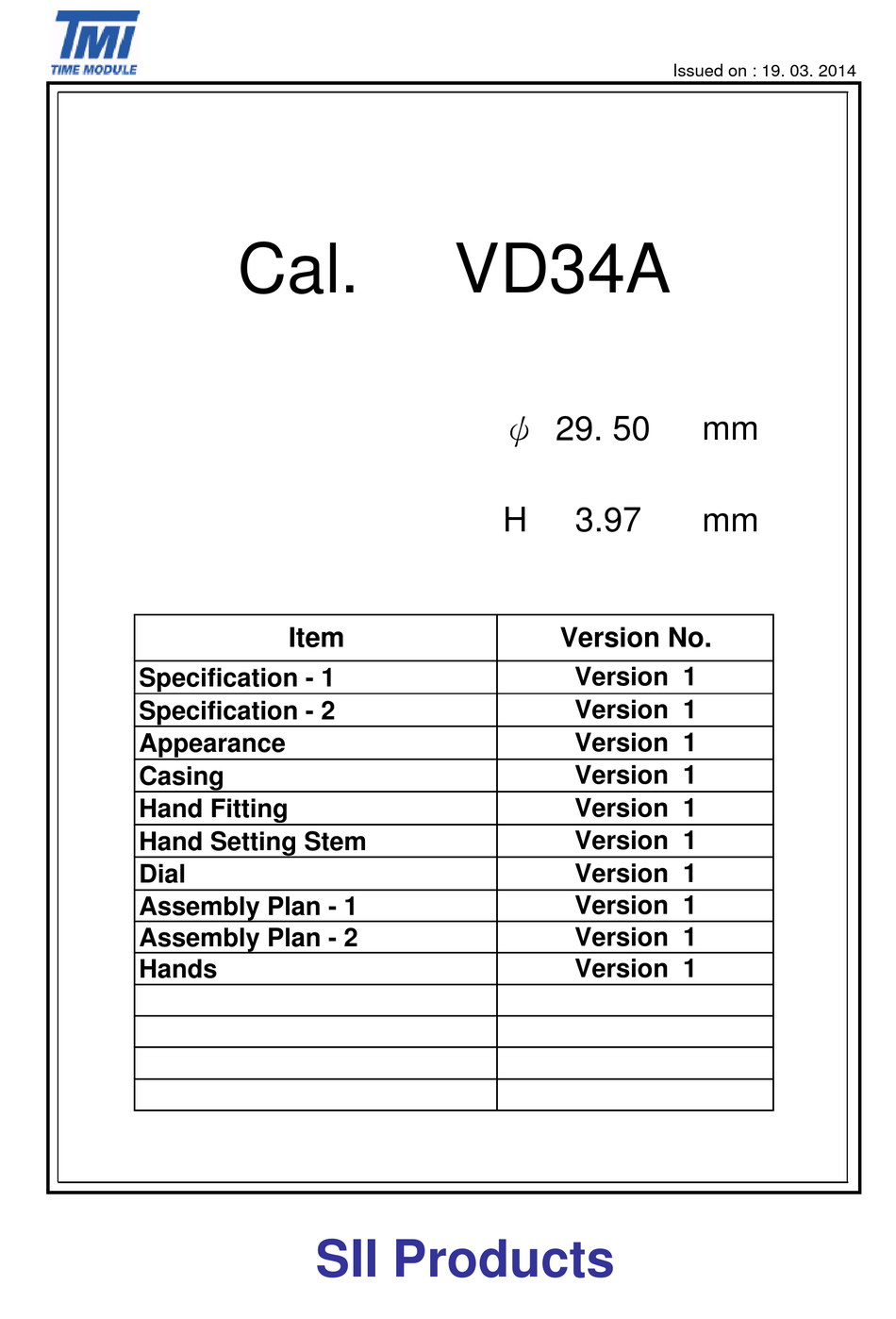

Cal.
