6.3.5.4 Zugstufe einstellen

Gilt nur für Pedelecs mit dieser Ausstattung
Die Zugstufe legt die Geschwindigkeit fest, mit der
die Gabel nach der Belastung ausfedert. Die
Zugstufeneinstellung hängt von der
Luftdruckeinstellung ab. Höhere „SAG"-
Einstellungen erfordern niedrigere
Zugstufeneinstellungen.
 Drehen Sie den Zugstufeneinsteller bis zum
Anschlag im Uhrzeigersinn in die
geschlossene Position.
2

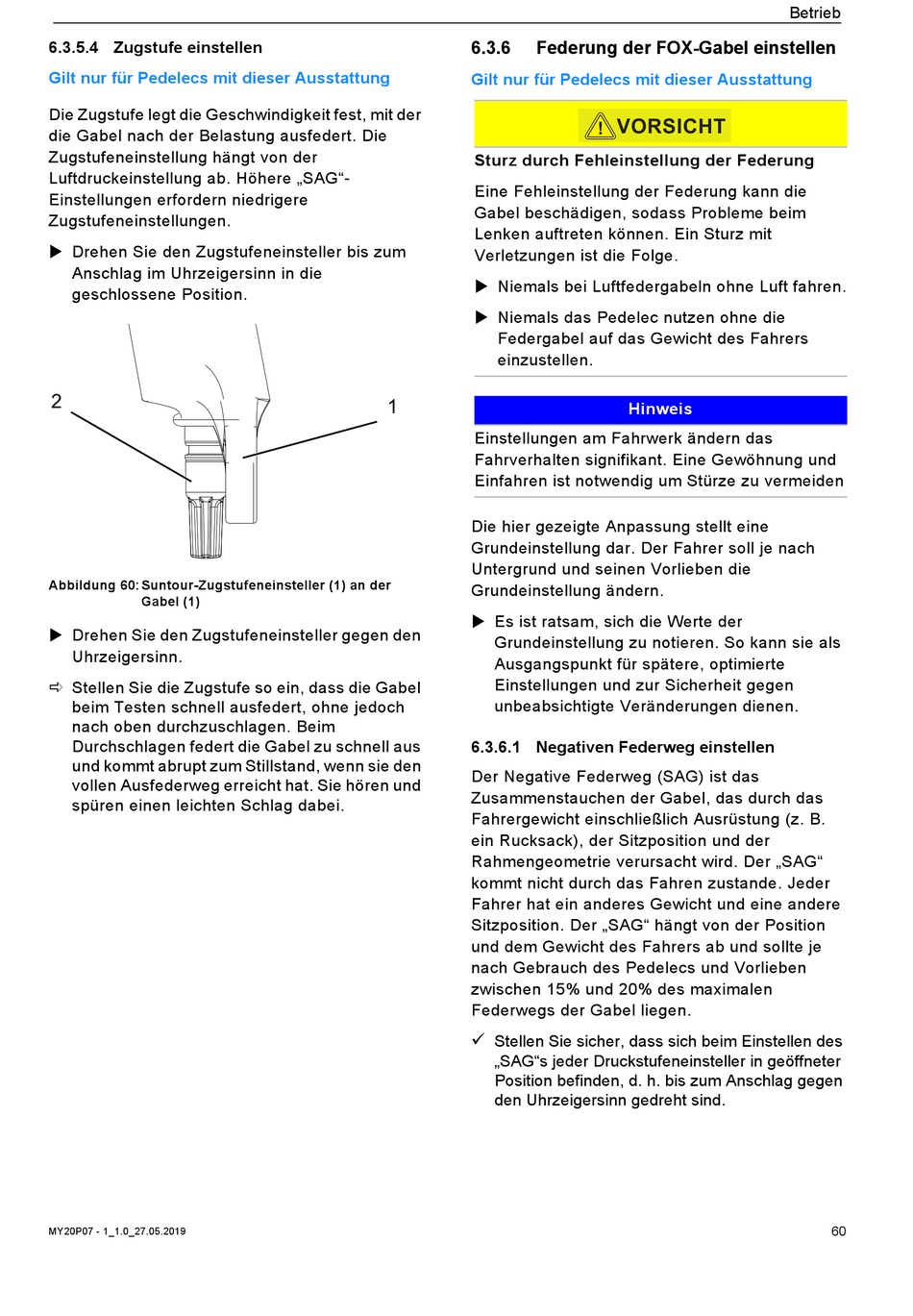

Abbildung 60: Suntour-Zugstufeneinsteller (1) an der
Gabel (1)
 Drehen Sie den Zugstufeneinsteller gegen den
Uhrzeigersinn.
 Stellen Sie die Zugstufe so ein, dass die Gabel
beim Testen schnell ausfedert, ohne jedoch
nach oben durchzuschlagen. Beim
Durchschlagen federt die Gabel zu schnell aus
und kommt abrupt zum Stillstand, wenn sie den
vollen Ausfederweg erreicht hat. Sie hören und
spüren einen leichten Schlag dabei.
MY20P07 - 1_1.0_27.05.2019
6.3.6

Federung der FOX-Gabel einstellen

Gilt nur für Pedelecs mit dieser Ausstattung
Sturz durch Fehleinstellung der Federung
Eine Fehleinstellung der Federung kann die
Gabel beschädigen, sodass Probleme beim
Lenken auftreten können. Ein Sturz mit
Verletzungen ist die Folge.
 Niemals bei Luftfedergabeln ohne Luft fahren.
 Niemals das Pedelec nutzen ohne die
Federgabel auf das Gewicht des Fahrers
einzustellen.
1
Einstellungen am Fahrwerk ändern das
Fahrverhalten signifikant. Eine Gewöhnung und
Einfahren ist notwendig um Stürze zu vermeiden
Die hier gezeigte Anpassung stellt eine
Grundeinstellung dar. Der Fahrer soll je nach
Untergrund und seinen Vorlieben die
Grundeinstellung ändern.
 Es ist ratsam, sich die Werte der
Grundeinstellung zu notieren. So kann sie als
Ausgangspunkt für spätere, optimierte
Einstellungen und zur Sicherheit gegen
unbeabsichtigte Veränderungen dienen.
6.3.6.1 Negativen Federweg einstellen
Der Negative Federweg (SAG) ist das
Zusammenstauchen der Gabel, das durch das
Fahrergewicht einschließlich Ausrüstung (z. B.
ein Rucksack), der Sitzposition und der
Rahmengeometrie verursacht wird. Der „SAG"
kommt nicht durch das Fahren zustande. Jeder
Fahrer hat ein anderes Gewicht und eine andere
Sitzposition. Der „SAG" hängt von der Position
und dem Gewicht des Fahrers ab und sollte je
nach Gebrauch des Pedelecs und Vorlieben
zwischen 15% und 20% des maximalen
Federwegs der Gabel liegen.

Stellen Sie sicher, dass sich beim Einstellen des
„SAG"s jeder Druckstufeneinsteller in geöffneter
Position befinden, d. h. bis zum Anschlag gegen
den Uhrzeigersinn gedreht sind.
