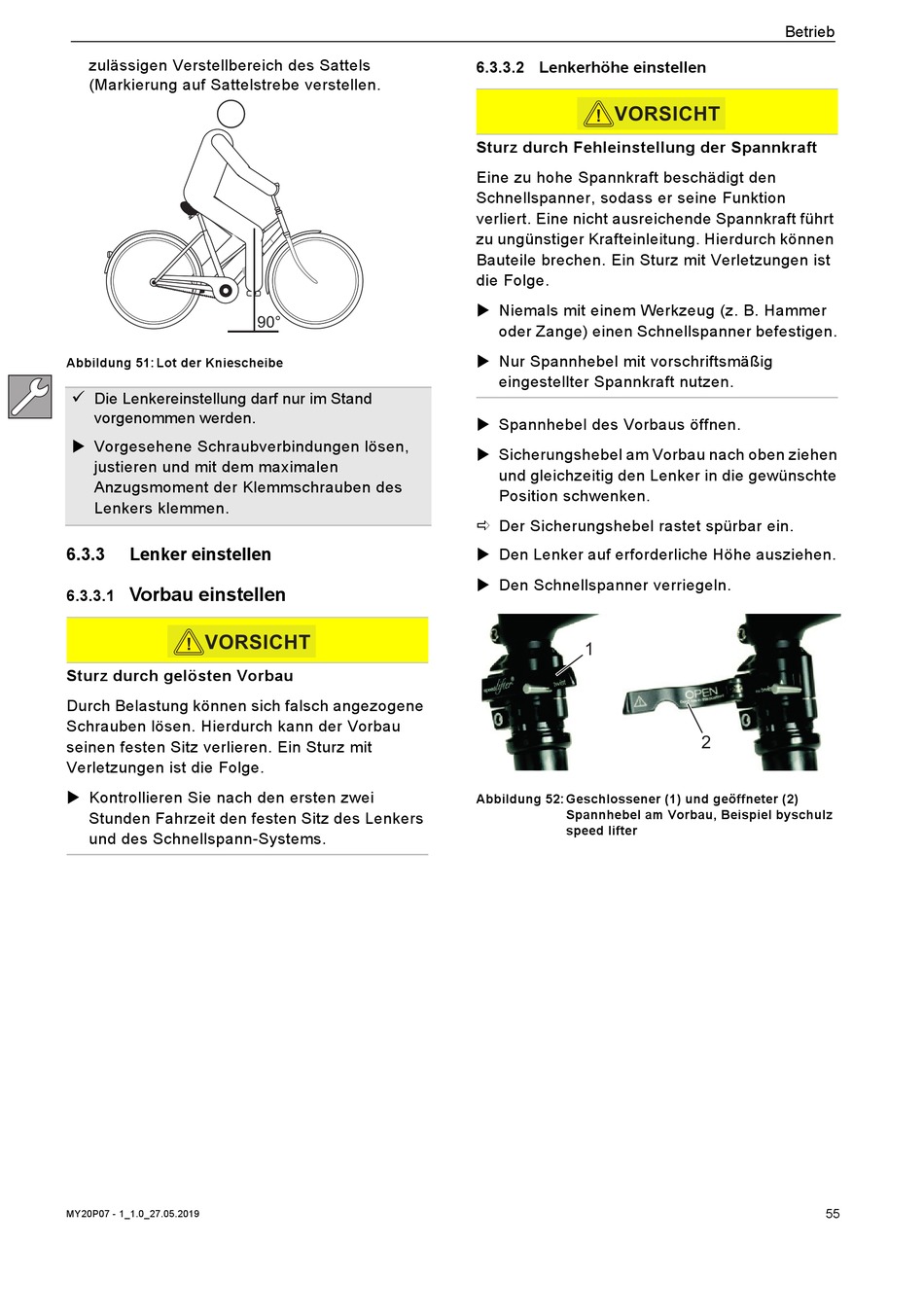

Lenker Einstellen; Vorbau Einstellen; Lenkerhöhe Einstellen - Bosch Katarga C7 F, Katarga C7 R Originalbetriebsanleitung

zulässigen Verstellbereich des Sattels
(Markierung auf Sattelstrebe verstellen.
Abbildung 51: Lot der Kniescheibe

Die Lenkereinstellung darf nur im Stand
vorgenommen werden.
 Vorgesehene Schraubverbindungen lösen,
justieren und mit dem maximalen
Anzugsmoment der Klemmschrauben des
Lenkers klemmen.
6.3.3

Lenker einstellen

Vorbau einstellen

6.3.3.1
VORSICHT
!
Sturz durch gelösten Vorbau
Durch Belastung können sich falsch angezogene
Schrauben lösen. Hierdurch kann der Vorbau
seinen festen Sitz verlieren. Ein Sturz mit
Verletzungen ist die Folge.
 Kontrollieren Sie nach den ersten zwei
Stunden Fahrzeit den festen Sitz des Lenkers
und des Schnellspann-Systems.
MY20P07 - 1_1.0_27.05.2019
90°
6.3.3.2 Lenkerhöhe einstellen
VORSICHT
!
Sturz durch Fehleinstellung der Spannkraft
Eine zu hohe Spannkraft beschädigt den
Schnellspanner, sodass er seine Funktion
verliert. Eine nicht ausreichende Spannkraft führt
zu ungünstiger Krafteinleitung. Hierdurch können
Bauteile brechen. Ein Sturz mit Verletzungen ist
die Folge.
 Niemals mit einem Werkzeug (z. B. Hammer
oder Zange) einen Schnellspanner befestigen.
 Nur Spannhebel mit vorschriftsmäßig
eingestellter Spannkraft nutzen.
 Spannhebel des Vorbaus öffnen.
 Sicherungshebel am Vorbau nach oben ziehen
und gleichzeitig den Lenker in die gewünschte
Position schwenken.
 Der Sicherungshebel rastet spürbar ein.
 Den Lenker auf erforderliche Höhe ausziehen.
 Den Schnellspanner verriegeln.
1
Abbildung 52: Geschlossener (1) und geöffneter (2)
Spannhebel am Vorbau, Beispiel byschulz
speed lifter
Betrieb
2
55
