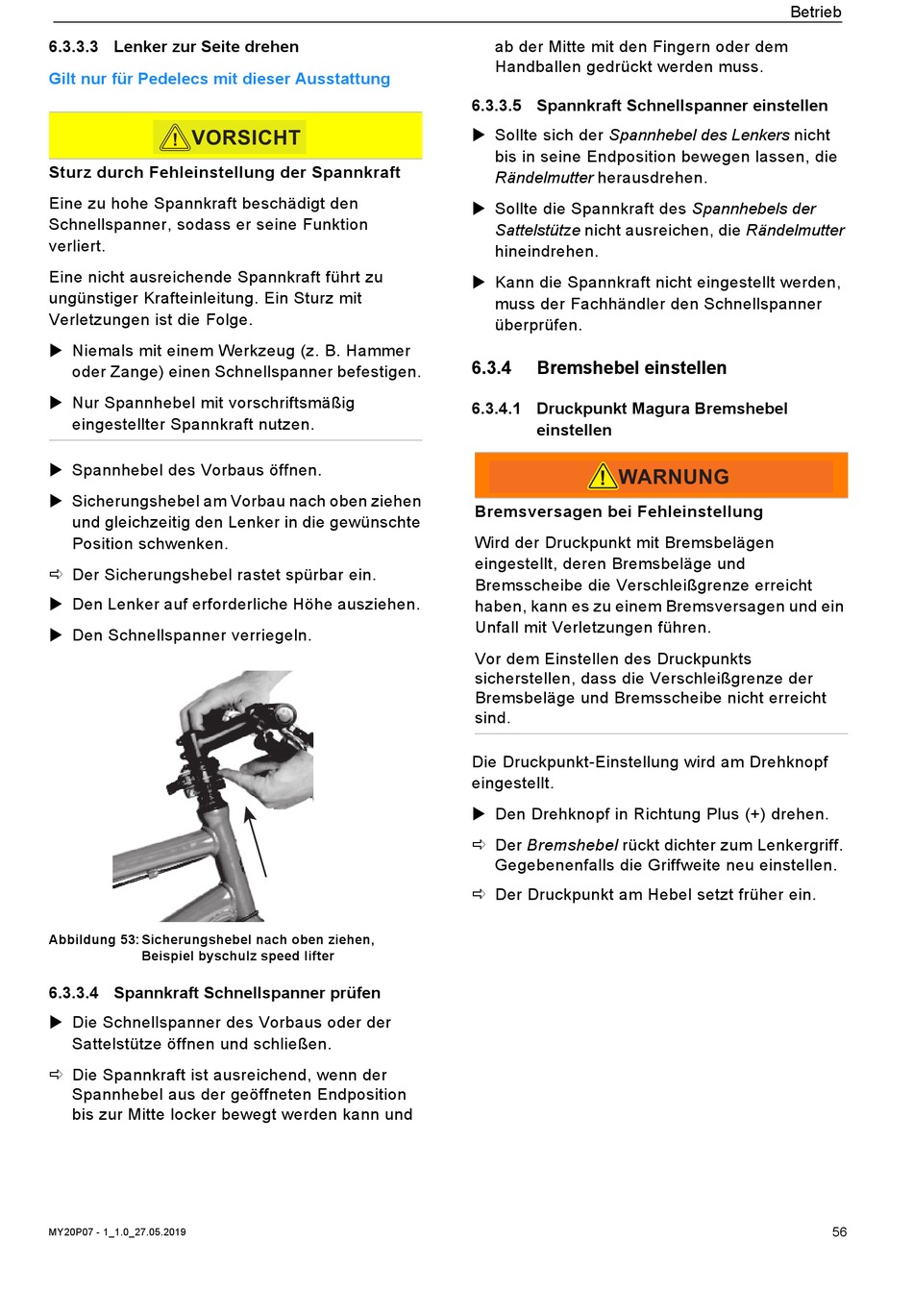

Lenker Zur Seite Drehen; Sturz Durch Fehleinstellung Der Spannkraft; Spannkraft Schnellspanner Einstellen; Druckpunkt Magura Bremshebel Einstellen - Bosch Katarga C7 F, Katarga C7 R Originalbetriebsanleitung

6.3.3.3 Lenker zur Seite drehen

Gilt nur für Pedelecs mit dieser Ausstattung
VORSICHT
!

Sturz durch Fehleinstellung der Spannkraft

Eine zu hohe Spannkraft beschädigt den
Schnellspanner, sodass er seine Funktion
verliert.
Eine nicht ausreichende Spannkraft führt zu
ungünstiger Krafteinleitung. Ein Sturz mit
Verletzungen ist die Folge.
 Niemals mit einem Werkzeug (z. B. Hammer
oder Zange) einen Schnellspanner befestigen.
 Nur Spannhebel mit vorschriftsmäßig
eingestellter Spannkraft nutzen.
 Spannhebel des Vorbaus öffnen.
 Sicherungshebel am Vorbau nach oben ziehen
und gleichzeitig den Lenker in die gewünschte
Position schwenken.
 Der Sicherungshebel rastet spürbar ein.
 Den Lenker auf erforderliche Höhe ausziehen.
 Den Schnellspanner verriegeln.
Abbildung 53: Sicherungshebel nach oben ziehen,
Beispiel byschulz speed lifter
6.3.3.4 Spannkraft Schnellspanner prüfen
 Die Schnellspanner des Vorbaus oder der
Sattelstütze öffnen und schließen.
 Die Spannkraft ist ausreichend, wenn der
Spannhebel aus der geöffneten Endposition
bis zur Mitte locker bewegt werden kann und
MY20P07 - 1_1.0_27.05.2019
ab der Mitte mit den Fingern oder dem
Handballen gedrückt werden muss.

6.3.3.5 Spannkraft Schnellspanner einstellen

 Sollte sich der Spannhebel des Lenkers nicht
bis in seine Endposition bewegen lassen, die
Rändelmutter herausdrehen.
 Sollte die Spannkraft des Spannhebels der
Sattelstütze nicht ausreichen, die Rändelmutter
hineindrehen.
 Kann die Spannkraft nicht eingestellt werden,
muss der Fachhändler den Schnellspanner
überprüfen.
6.3.4 Bremshebel einstellen
6.3.4.1 Druckpunkt Magura Bremshebel
einstellen
WARNUNG
!

Bremsversagen bei Fehleinstellung

Wird der Druckpunkt mit Bremsbelägen
eingestellt, deren Bremsbeläge und
Bremsscheibe die Verschleißgrenze erreicht
haben, kann es zu einem Bremsversagen und ein
Unfall mit Verletzungen führen.
Vor dem Einstellen des Druckpunkts
sicherstellen, dass die Verschleißgrenze der
Bremsbeläge und Bremsscheibe nicht erreicht
sind.
Die Druckpunkt-Einstellung wird am Drehknopf
eingestellt.
 Den Drehknopf in Richtung Plus (+) drehen.
 Der Bremshebel rückt dichter zum Lenkergriff.
Gegebenenfalls die Griffweite neu einstellen.
 Der Druckpunkt am Hebel setzt früher ein.
Betrieb
56
