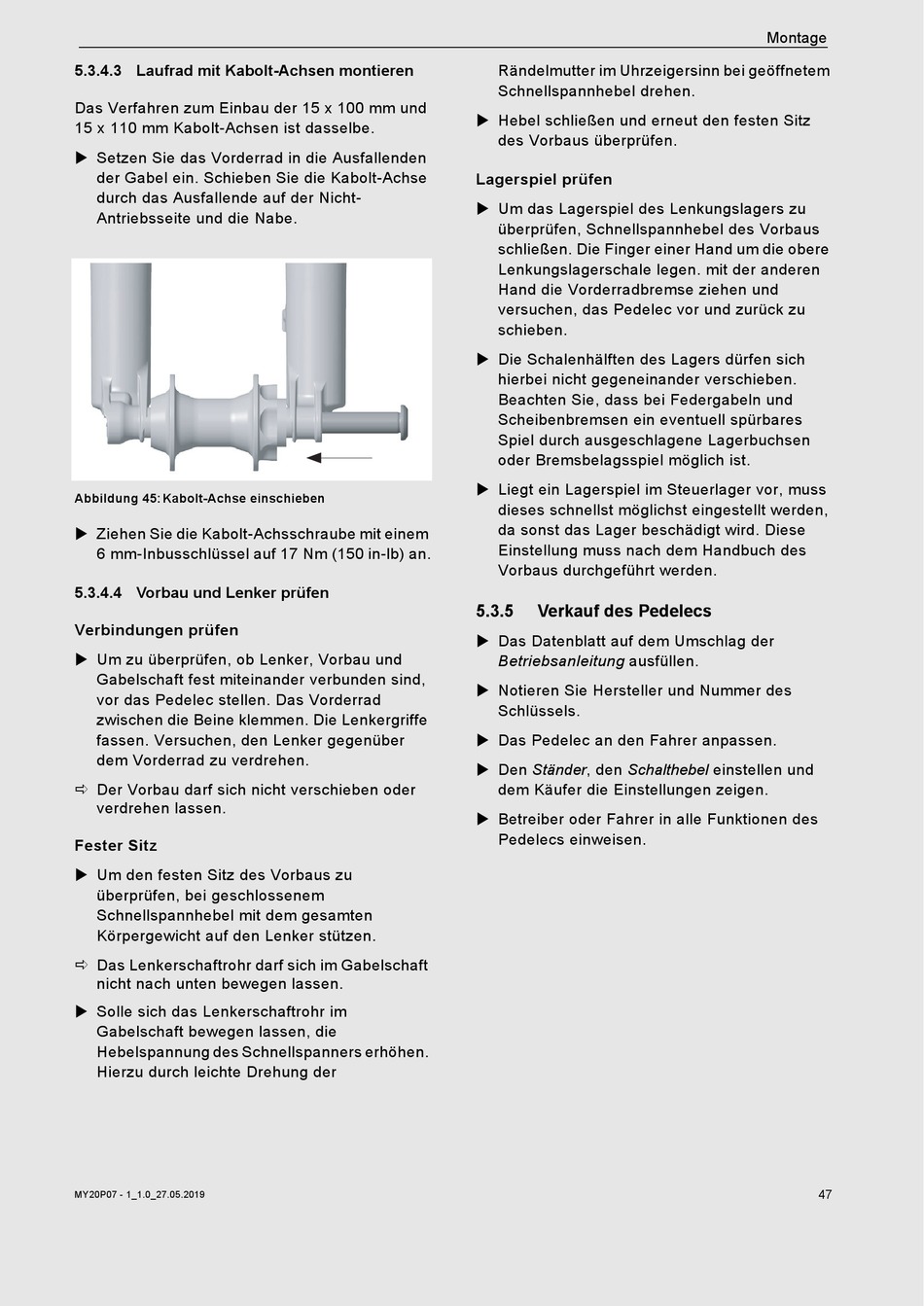

5.3.4.3 Laufrad mit Kabolt-Achsen montieren

Das Verfahren zum Einbau der 15 x 100 mm und
15 x 110 mm Kabolt-Achsen ist dasselbe.
 Setzen Sie das Vorderrad in die Ausfallenden
der Gabel ein. Schieben Sie die Kabolt-Achse
durch das Ausfallende auf der Nicht-
Antriebsseite und die Nabe.
Abbildung 45: Kabolt-Achse einschieben
 Ziehen Sie die Kabolt-Achsschraube mit einem
6 mm-Inbusschlüssel auf 17 Nm (150 in-lb) an.
5.3.4.4 Vorbau und Lenker prüfen
Verbindungen prüfen
 Um zu überprüfen, ob Lenker, Vorbau und
Gabelschaft fest miteinander verbunden sind,
vor das Pedelec stellen. Das Vorderrad
zwischen die Beine klemmen. Die Lenkergriffe
fassen. Versuchen, den Lenker gegenüber
dem Vorderrad zu verdrehen.
 Der Vorbau darf sich nicht verschieben oder
verdrehen lassen.
Fester Sitz
 Um den festen Sitz des Vorbaus zu
überprüfen, bei geschlossenem
Schnellspannhebel mit dem gesamten
Körpergewicht auf den Lenker stützen.
 Das Lenkerschaftrohr darf sich im Gabelschaft
nicht nach unten bewegen lassen.
 Solle sich das Lenkerschaftrohr im
Gabelschaft bewegen lassen, die
Hebelspannung des Schnellspanners erhöhen.
Hierzu durch leichte Drehung der
MY20P07 - 1_1.0_27.05.2019
Rändelmutter im Uhrzeigersinn bei geöffnetem
Schnellspannhebel drehen.
 Hebel schließen und erneut den festen Sitz
des Vorbaus überprüfen.
Lagerspiel prüfen
 Um das Lagerspiel des Lenkungslagers zu
überprüfen, Schnellspannhebel des Vorbaus
schließen. Die Finger einer Hand um die obere
Lenkungslagerschale legen. mit der anderen
Hand die Vorderradbremse ziehen und
versuchen, das Pedelec vor und zurück zu
schieben.
 Die Schalenhälften des Lagers dürfen sich
hierbei nicht gegeneinander verschieben.
Beachten Sie, dass bei Federgabeln und
Scheibenbremsen ein eventuell spürbares
Spiel durch ausgeschlagene Lagerbuchsen
oder Bremsbelagsspiel möglich ist.
 Liegt ein Lagerspiel im Steuerlager vor, muss
dieses schnellst möglichst eingestellt werden,
da sonst das Lager beschädigt wird. Diese
Einstellung muss nach dem Handbuch des
Vorbaus durchgeführt werden.
5.3.5 Verkauf des Pedelecs
 Das Datenblatt auf dem Umschlag der
Betriebsanleitung ausfüllen.
 Notieren Sie Hersteller und Nummer des
Schlüssels.
 Das Pedelec an den Fahrer anpassen.
 Den Ständer, den Schalthebel einstellen und
dem Käufer die Einstellungen zeigen.
 Betreiber oder Fahrer in alle Funktionen des
Pedelecs einweisen.
