Laufrad Mit Schraubachse (20 Mm) Montieren; Laufrad Mit Steckachse Montieren - Bosch Katarga C7 F, Katarga C7 R Originalbetriebsanleitung

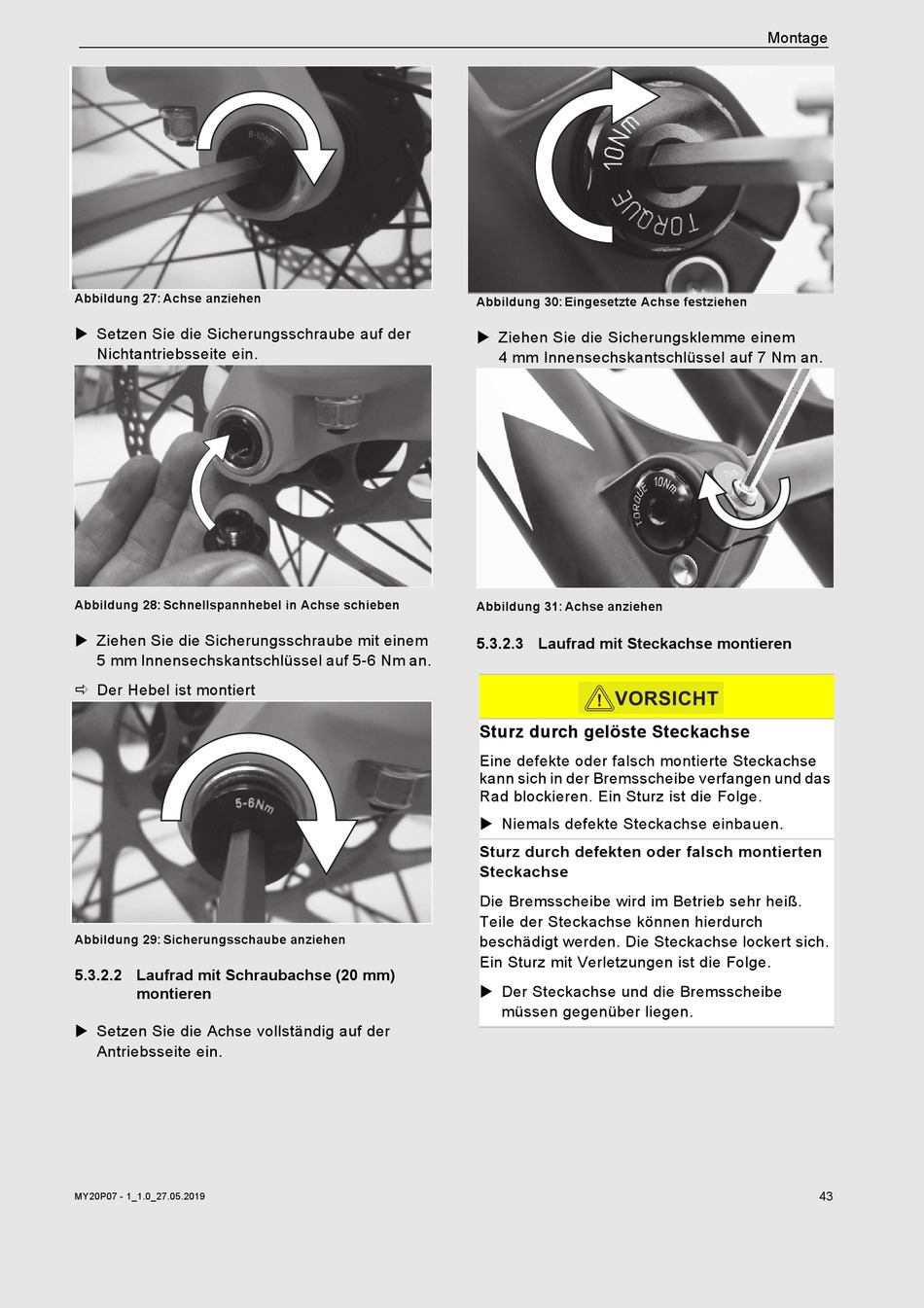

Abbildung 27: Achse anziehen
 Setzen Sie die Sicherungsschraube auf der
Nichtantriebsseite ein.
Abbildung 28: Schnellspannhebel in Achse schieben
 Ziehen Sie die Sicherungsschraube mit einem
5 mm Innensechskantschlüssel auf 5-6 Nm an.
 Der Hebel ist montiert
Abbildung 29: Sicherungsschaube anziehen
5.3.2.2 Laufrad mit Schraubachse (20 mm)
montieren
 Setzen Sie die Achse vollständig auf der
Antriebsseite ein.
MY20P07 - 1_1.0_27.05.2019
Abbildung 30: Eingesetzte Achse festziehen
 Ziehen Sie die Sicherungsklemme einem
4 mm Innensechskantschlüssel auf 7 Nm an.
Abbildung 31: Achse anziehen

5.3.2.3 Laufrad mit Steckachse montieren

VORSICHT
!
Sturz durch gelöste Steckachse
Eine defekte oder falsch montierte Steckachse
kann sich in der Bremsscheibe verfangen und das
Rad blockieren. Ein Sturz ist die Folge.
 Niemals defekte Steckachse einbauen.
Sturz durch defekten oder falsch montierten
Steckachse
Die Bremsscheibe wird im Betrieb sehr heiß.
Teile der Steckachse können hierdurch
beschädigt werden. Die Steckachse lockert sich.
Ein Sturz mit Verletzungen ist die Folge.
 Der Steckachse und die Bremsscheibe
müssen gegenüber liegen.
Montage
43
