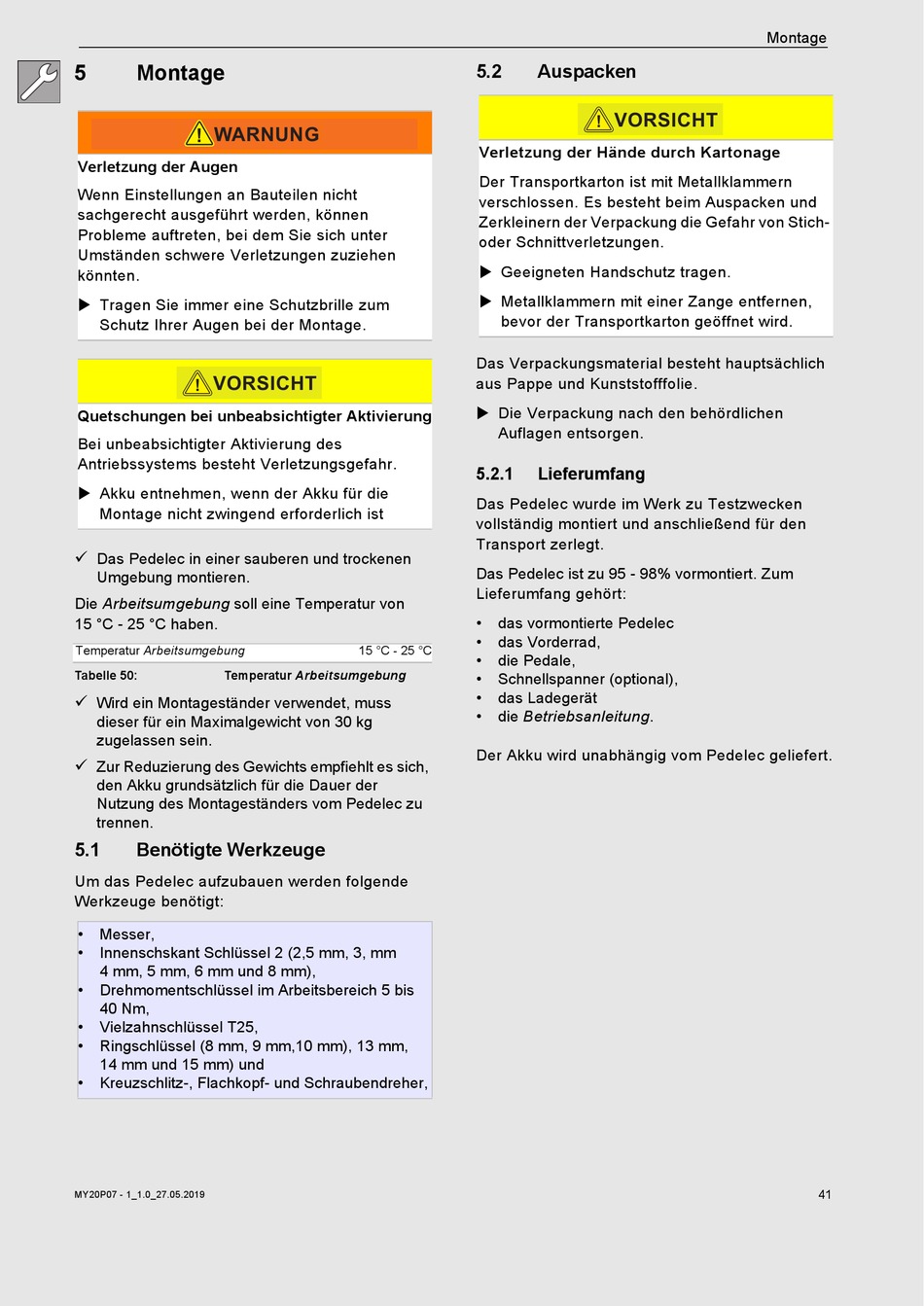

5 Montage
WARNUNG
!
Verletzung der Augen
Wenn Einstellungen an Bauteilen nicht
sachgerecht ausgeführt werden, können
Probleme auftreten, bei dem Sie sich unter
Umständen schwere Verletzungen zuziehen
könnten.
 Tragen Sie immer eine Schutzbrille zum
Schutz Ihrer Augen bei der Montage.
VORSICHT
!
Quetschungen bei unbeabsichtigter Aktivierung
Bei unbeabsichtigter Aktivierung des
Antriebssystems besteht Verletzungsgefahr.
 Akku entnehmen, wenn der Akku für die
Montage nicht zwingend erforderlich ist

Das Pedelec in einer sauberen und trockenen
Umgebung montieren.
Die Arbeitsumgebung soll eine Temperatur von
15 °C - 25 °C haben.
Temperatur Arbeitsumgebung
Tabelle 50: Temperatur Arbeitsumgebung

Wird ein Montageständer verwendet, muss
dieser für ein Maximalgewicht von 30 kg
zugelassen sein.

Zur Reduzierung des Gewichts empfiehlt es sich,
den Akku grundsätzlich für die Dauer der
Nutzung des Montageständers vom Pedelec zu
trennen.
5.1 Benötigte Werkzeuge
Um das Pedelec aufzubauen werden folgende
Werkzeuge benötigt:
• Messer,
• Innenschskant Schlüssel 2 (2,5 mm, 3, mm
4 mm, 5 mm, 6 mm und 8 mm),
• Drehmomentschlüssel im Arbeitsbereich 5 bis
40 Nm,
• Vielzahnschlüssel T25,
• Ringschlüssel (8 mm, 9 mm,10 mm), 13 mm,
14 mm und 15 mm) und
• Kreuzschlitz-, Flachkopf- und Schraubendreher,
MY20P07 - 1_1.0_27.05.2019
5.2
Verletzung der Hände durch Kartonage
Der Transportkarton ist mit Metallklammern
verschlossen. Es besteht beim Auspacken und
Zerkleinern der Verpackung die Gefahr von Stich-
oder Schnittverletzungen.
 Geeigneten Handschutz tragen.
 Metallklammern mit einer Zange entfernen,
bevor der Transportkarton geöffnet wird.
Das Verpackungsmaterial besteht hauptsächlich
aus Pappe und Kunststofffolie.
 Die Verpackung nach den behördlichen
Auflagen entsorgen.
5.2.1
Das Pedelec wurde im Werk zu Testzwecken
vollständig montiert und anschließend für den
Transport zerlegt.
Das Pedelec ist zu 95 - 98% vormontiert. Zum
Lieferumfang gehört:
• das vormontierte Pedelec
• das Vorderrad,
15 °C - 25 °C
• die Pedale,
• Schnellspanner (optional),
• das Ladegerät
• die Betriebsanleitung.
Der Akku wird unabhängig vom Pedelec geliefert.

Auspacken

VORSICHT
!

Lieferumfang

Montage
