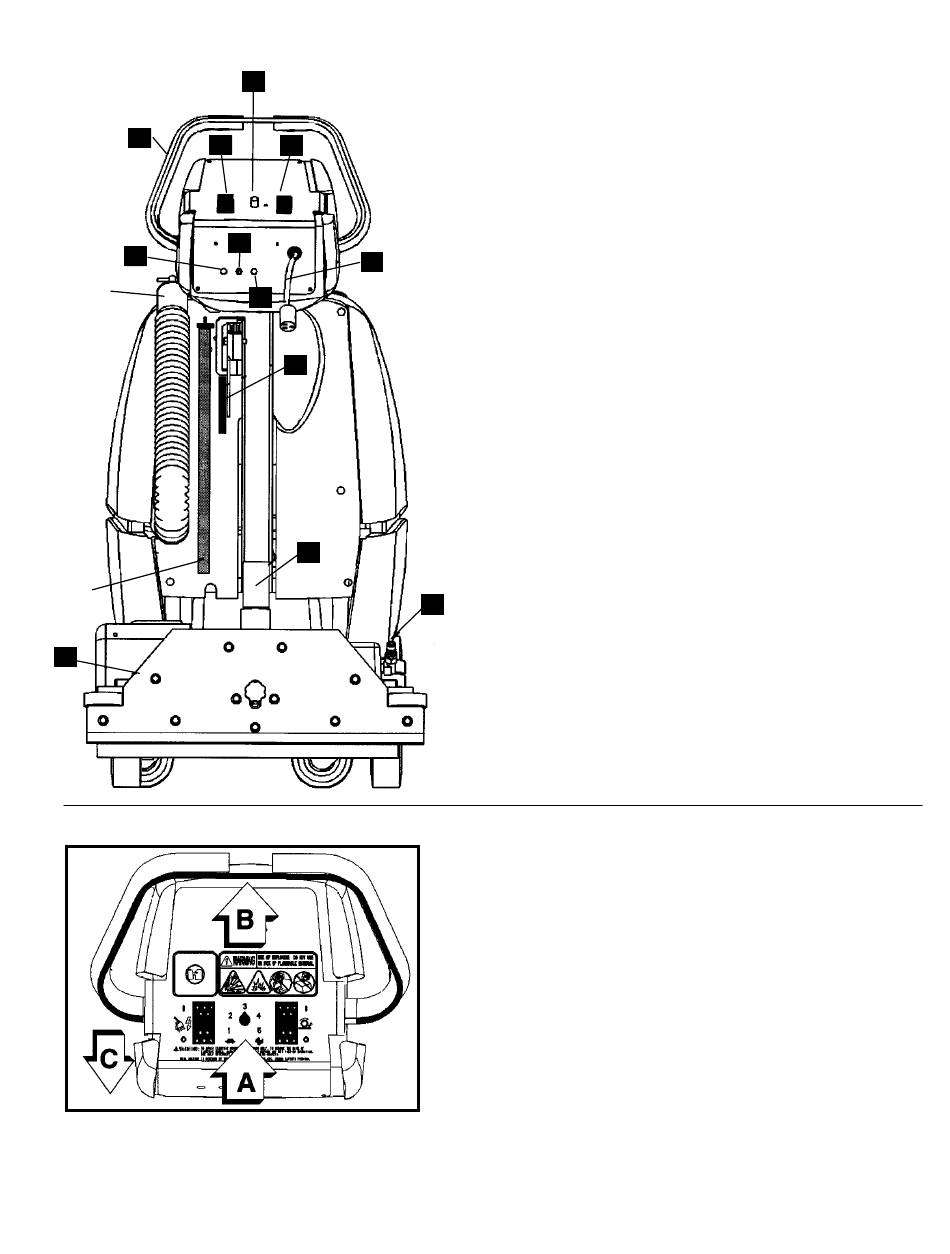

1. Leva spazzola/pattino aspirapolvere – Solleva ed
abbassa la spazzola e il pattino dell'aspirapolvere.
2. Collegamenti elettrici
3. Interruttore prinipale/di aspirazione – Accende e
spegne l'apparecchio ed il motore di aspirazione.
4. Interruttore spazzola – Accende e spegne il motore
della spazzola.
5. Manopola per il controllo della velocità – (vedere di
seguito)
6. Interruttore automatico motore principale – 3 A,
protegge il motore principale.
7. Interruttore automatico motore depressore – 8 A,
portegge il motore di aspirazione.
8. Interruttore automatico motore spazzola – 3 A,
protegge il motore della spazzola.
9. Porta per gli accessori – Collega il raccordo in bronzo
dell'accessorio alla porta.
10. Maniglia principale – (Vedere di seguito)
9
11. Collegamento dell'accessorio – Per utilizzare
l'asscessorio, rimuovere il tubo flessibile dal pattino di
aspirazione e collegarlo all'accessorio. 86089080 (PRV
NO. 78211)
12. Del pattino di aspirazione.
COMANDI UNITÀ
A.
La velocità di movimento della macchina è regolata dalla
maopola che si trova al centro del pannello di controllo.
Girare la manopola a destra per aumentare la velocità o
a sinsitra per diminuirla.
B.
Premendo la leva di controllo la macchina avanza.
C.
Per spostare la macchina indietro tiare all'indietro la
maniglia principale.
