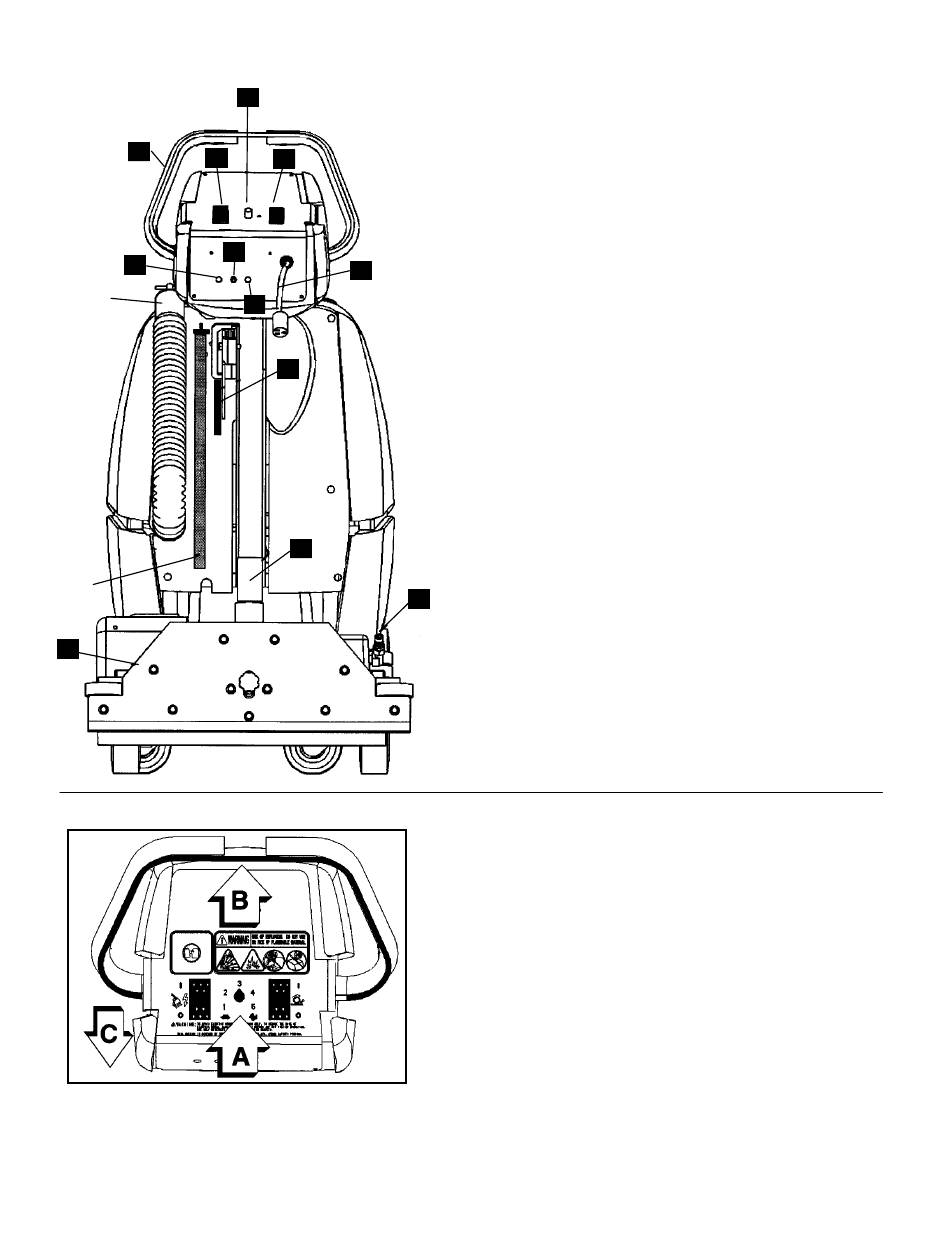

MANOS DE CONTROL
10
7
RECOVERY
DRAIN HOSE
SOLUTION
DRAIN HOSE
12
12
Ver adajo
5
3
4
8
2
6
1
11
CMD20-I 86038160 04/03/07
1. Planca de la zapata del cepillo/Aspiradora – Sube y
baja el cepillo y la zapata de la aspiradora.
2. Conexión electrónica
3. Interruptor principal de la aspiradora – Pone en
marcha y desconecta el motor de la aspiradora y de la
máquina.
4. El interruptor del cepillo – Pone en marcha y
desconecta el motor del cepillo.
5. Botón del control de velocidad – (Ver abajo)
6. Disyuntor del motor de accionamiento – 3 amperios,
protégé el motor de accionamiento.
7. Disyuntor del motor de la aspiradora – 8 amperios,
protégé el motor de la aspiradora.
8. Disyuntor del motor del cepillo – 3 amperios, protégé
el motor del cepillo.
9. Puerto de conexión de la herramienta auxiliar –
Conecte el acoplador de latón al puerto de conexión en
la herramienta auxiliar.
10. Mango principal
9
11. Conexión herramienta auxiliar – Para usar la
herramienta auxiliar el tubo de la zapata de la
aspiradora y acople la herramienta auxiliar. 86089080
(PRV NO. 78211)
12. Boquilla de aspiración.
MANDOS DE ACCIONAMIENTO
A.
La velocidad que conseguirá la máquina será regulada
por medio del botón situado en el centro del panel de
control. Gire el botón hacia la derecha para aumentar la
velocidad o hacia la izquierda para disminuirla.
B.
Apretando la planca de control se impulsará la máquina
hacia delante.
C.
Para mover la máquina hacia atrás, tire del mango
principal hacia atrás.
