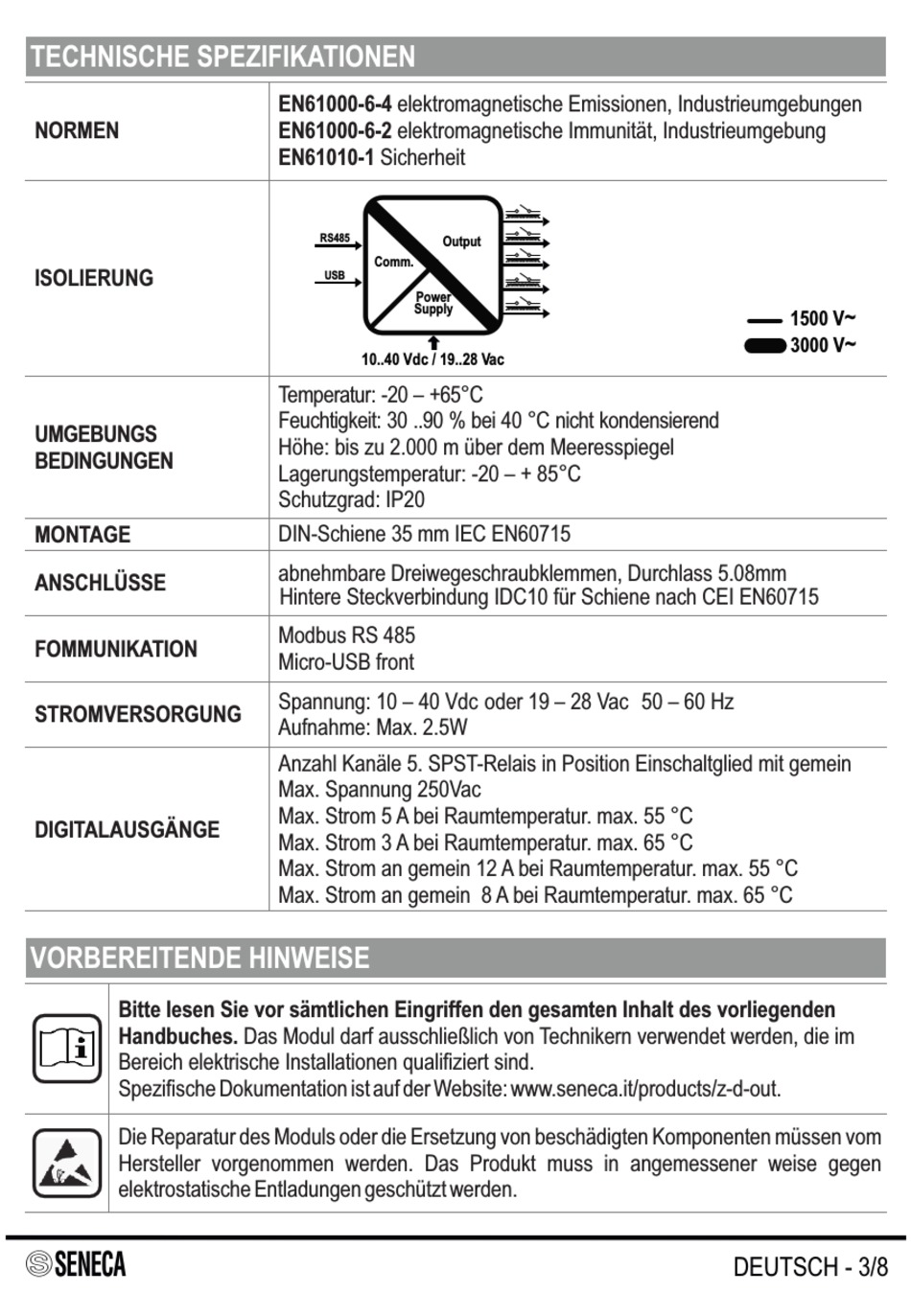

TECHNISCHE SPEZIFIKATIONEN
NORMEN
ISOLIERUNG
UMGEBUNGS
BEDINGUNGEN
MONTAGE
ANSCHLÜSSE
FOMMUNIKATION
STROMVERSORGUNG
DIGITALAUSGÄNGE
VORBEREITENDE HINWEISE
Bitte lesen Sie vor sämtlichen Eingriffen den gesamten Inhalt des vorliegenden
Handbuches. Das Modul darf ausschließlich von Technikern verwendet werden, die im
Bereich elektrische Installationen qualifiziert sind.
S
pezifische Dokumentation ist auf der Website
Die Reparatur des Moduls oder die Ersetzung von beschädigten Komponenten müssen vom
Hersteller vorgenommen werden. Das Produkt muss in angemessener weise gegen
elektrostatische Entladungen geschützt werden.
t
EN61000-6-4 elektromagnetische Emissionen, Industrieumgebungen
EN61000-6-2 elektromagnetische Immunität, Industrieumgebung
EN61010-1 Sicherheit
RS485
Output
Comm.
USB
Power
Supply
10..40 Vdc / 19..28 Vac
Temperatur: -20 – +65°C
Feuchtigkeit: 30 ..90 % bei 40 °C nicht kondensierend
Höhe: bis zu 2.000 m über dem Meeresspiegel
Lagerungstemperatur: -20 + 85°C
Schutzgrad: IP20
DIN-Schiene 35 mm IEC
abnehmbare Dreiwege chraubklemmen, Durchlass
Hintere Steckverbindung IDC10 für Schiene nach CEI EN60715
Modbus RS 485
Micro-USB front
Spannung: 10 – 40 V
Aufnahme: Max. 2.5W
Anzahl Kanäle
5.
SPST-Relais in Position Einschaltglied mit gemein
Max.
Spannung
250Vac
Max. Strom 5 A bei Raumtemperatur. max. 55 °C
Max. Strom 3 A bei Raumtemperatur. max. 65 °C
Max. Strom an gemein 12 A bei Raumtemperatur. max. 55 °C
Max. Strom an gemein 8 A bei Raumtemperatur. max. 65 °C
–
EN
60715
s
dc oder
19 – 28 V
ac
: www.seneca.it/products/z-d-out.
1500 V
3000 V
5.08mm
50 60 Hz
–
DEUTSCH - 3/8
~
~
