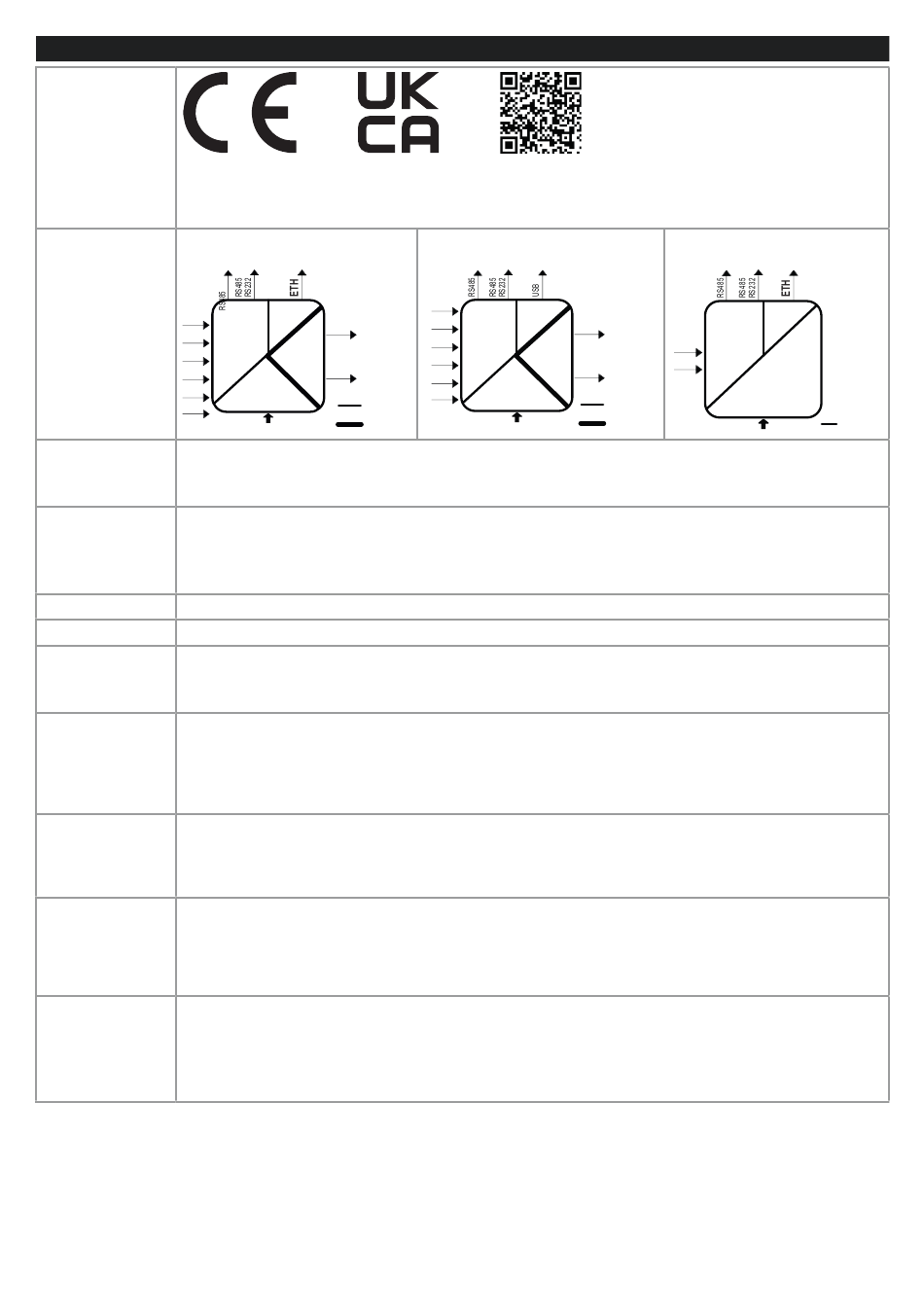

TECHNISCHE SPEZIFIKATIONEN
ZERTIFIKATE
ISOLIERUNG
STROMVERSOR-
GUNGEN
UMGEBUNGSBE-
DINGUNGEN
MONTAGE
ANSCHLÜSSE
KOMMUNIKATI-
ONSPORTS
DIGITALEINGÄNGE
ZÄHLWERKE
DIGITALAUSGÄNGE
ANALOGE
EINGÄNGE
MI00582-2-IT
https://www.seneca.it/products/ze-4di-2ai-2do/doc/CE_declaration
https://www.seneca.it/products/z-4di-2ai-2do/doc/CE_declaration
https://www.seneca.it/products/ze-2ai/doc/CE_declaration
ZE-4DI-2AI-2DO / -P
DI 1
DO 1
DI 2
Output
DI 3
Input
DO 2
DI 4
Power
AI 1
Supply
AI 2
Spannung: 11 ÷ 40 Vdc; 19 ÷ 28 Vac 50 ÷ 60 Hz
Stromaufnahme: typisch: 1,5 W bei 24 Vdc, max.: 4 W (ZE-4DI-2AI-2DO / ZE-4DI-2AI-2DO-P / Z-4DI-2AI-2DO)
Stromaufnahme: typisch: 1,5 W bei 24 Vdc, max.: 2 W (ZE-2AI / ZE-2AI-P)
Temperatur: -25 ÷ + 70 °C
Feuchtigkeit: 30 % ÷ 90 % nicht kondensierend.
Lagerungstemperatur: -30° ÷ + 85°
Schutzgrad: IP20
DIN-Schiene 35 mm IEC EN60715 in vertikaler Position.
Abnehmbare Dreiwege-Klemmleiste, Abstand 5 mm für Kabel von bis zu 2,5 mm²
RS485 COM1 auf Steckverbindung IDC10. RS485 oder RS232 M10-M11-M12.
Ethernet 100 base T RJ45 frontal. (ZE-4DI-2AI-2DO / ZE-4DI-2AI-2DO-P / Z-4DI-2AI-2DO)
seitlicher Mikro-USB (Z-4DI-2AI-2DO)
Nur gültig für Instrumente ZE-4DI-2AI-2DO / -P ; Z-4DI-2AI-2DO / -P:
Anzahl der Kanäle 4 Konfigurierbar als PNP oder NPN.
Eingang Spannung OFF < 4V, ON > 8V (max. 24Vdc ). Eingang Strom 20 mA
Stromaufnahme 3mA bei 12Vdc, 10mA bei 24Vdc.
Nur gültig für Instrumente ZE-4DI-2AI-2DO ; Z-4DI-2AI-2DO:
4 rückstellbare Zählwerke mit 32 Bit auf nicht flüchtigem Speicher
Max. Frequenz 5 KHz
Nur gültig für Instrumente ZE-4DI-2AI-2DO / -P ; Z-4DI-2AI-2DO / -P:
Anzahl der Kanäle 2
Relais mit spannungslosem Kontakt SPDT.
Max. Spannung 250 Vac Max. Strom 2 A
Anzahl der Kanäle 2 Konfigurierbare Spannung / Strom
Eingang Spannung 0 ÷ 30V. Genauigkeit 0,1 % des Skalenendwerts, Auflösung: 16 Bit.
Stromeingang 0 ÷ 20 mA– Genauigkeit 0,1 % des Skalenendwerts, Auflösung: 16 Bit
Schutz der Eingänge 40 V / 25 mA,
Z-4DI-2AI-2DO
DI 1
DI 2
DI 3
Input
DI 4
AI 1
Power
Supply
AI 2
1500 V
~
30
00
V
~
INSTALLATIONSHANDBUCH
ZE-2AI / -P
DO 1
AI 1
Output
AI 2
DO 2
~
1500 V
~
30
00
V
Input
Power
Supply
~
1500 V
3/6
