Schaltplan; Installation Des Filters - CombiSteel VDB-80S Gebrauchsanweisung

Die Bedienung ist entgegen der obengenannten Pfeilrichtung.
9. Den Dichtungsring in die Rille der oberen Filterhülse setzen.
10. Die Filterpatrone in der Filterhülle platzieren, dann mit dem Deckel der Filterhülse abdecken.
11. Die Dichtplatte der Filterhülse mit Schrauben auf dem Filterhülsendeckel fixieren.
12. Den Filterhülsenanschluss mit dem Wasserzuleitungsschlauch der Filterhülse verbinden, den Dichtring
anbringen, dann mit dem Ende des Filterdeckels verbinden, auf dem "in" steht.
13. Den Filterhülsenanschluss mit dem Wasserableitungsschlauch der Filterhülse verbinden, den Dichtring
anbringen, dann mit dem Ende des Filterdeckels verbinden, auf dem "out" steht.
14. Nach Fertigstellung der Installation den Filter an der Rückseite des Eisbereiters mit Schrauben fixieren.
15. Den Wasserzuleitungsschlauch der Filterhülse an die Wasserzufuhr anschließen.
16. Den Wasserableitungsschlauch der Filterhülse an das Wassereingangsventil des Eisbereiters anschließen.

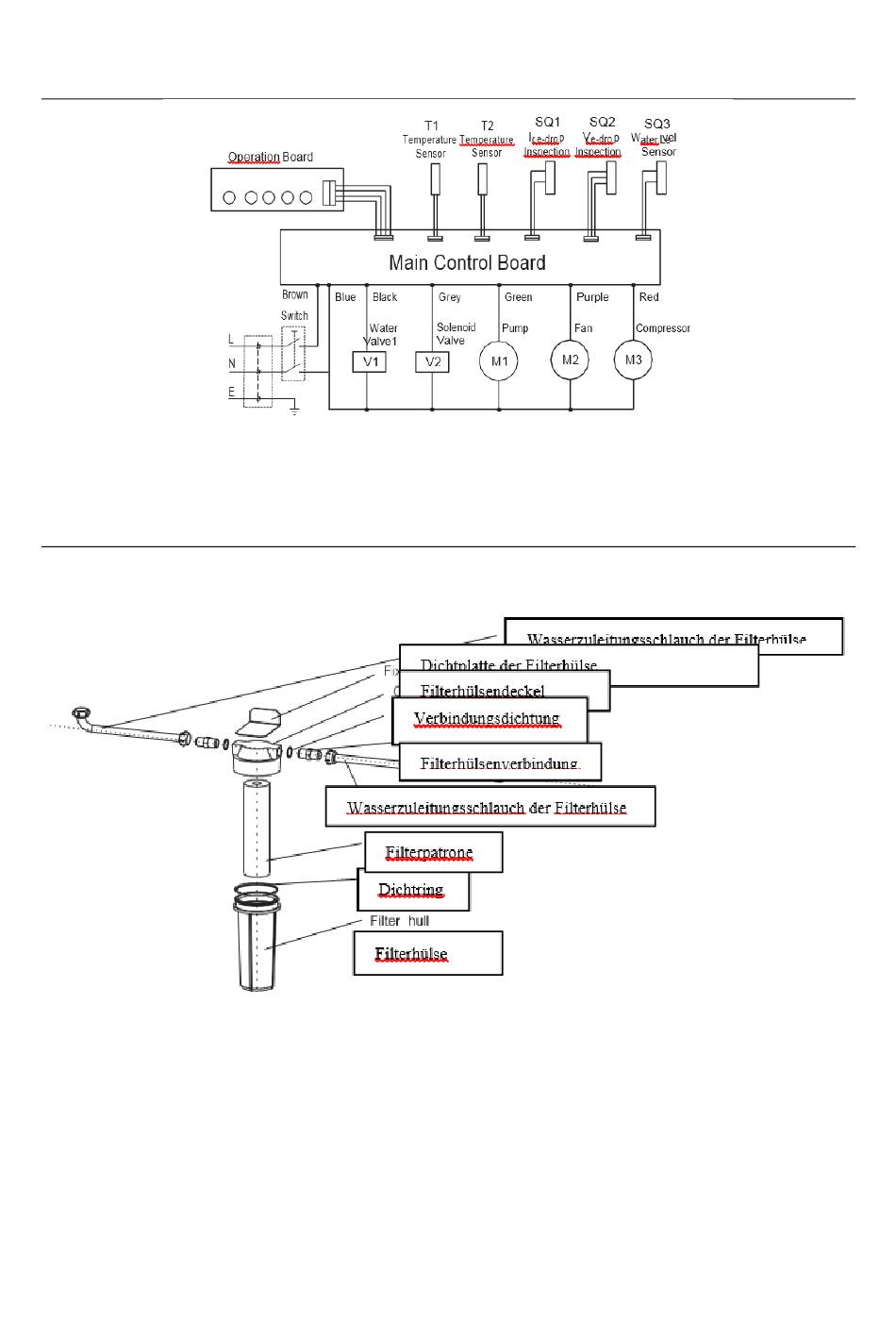

SCHALTPLAN

INSTALLATION DES FILTERS
