TEMPERATUURINSTELLING
OTN-1991-SH heeft een schaalbereik van
+5/+40 ºC. Om de afstelling te ondersteu-
nen beschikt de thermostaat over een led (D)
die rood oplicht wanneer de verwarming is
ingeschakeld. De thermostaat dient te worden
ingesteld op de maximale temperatuurinstelling
tot de gewenste temperatuur van de ruimte of
verdieping is bereikt. De bedieningsknop dient
daarna te worden teruggedraaid tot de led uit
gaat. Fijnafstellingen kunnen gedurende de
volgende 1 á 2 dagen worden gemaakt teneinde
aan de individuele eisen te voldoen.
AFSTELLING VAN DE THERMOSTAAT (A)
Wanneer de kamertemperatuur is gestabiliseerd
kan de instelpositie van de thermostaat worden
aangepast om deze overeen te laten komen met
de daadwerkelijke kamertemperatuur. Met de
temperatuur van de kamer met een nauwkeu-
rige thermometer. Verwijder de bedieningsknop
en herpositioneer deze zo dat de aangegeven
temperatuurregel dezelfde waarde vertoont als
de gemeten temperatuur. Deze afstelling kan
worden gedaan in stappen van 3 ºC.
MAX./MIN. TEMPERATUUR
Achter de bedieningsknop is een vergrendel-
mechanisme bevestigd om de toegestane
aanpassingen te beperken. Door de kleine
schroef (C) los te draaien kan het schaalbereik
worden vergrendeld, tussen bijv. 20 ºC en 25
ºC. De rode ring geeft de maximumtemperatuur
weer; de blauwe ring geeft de minimumtempe-
ratuur weer.

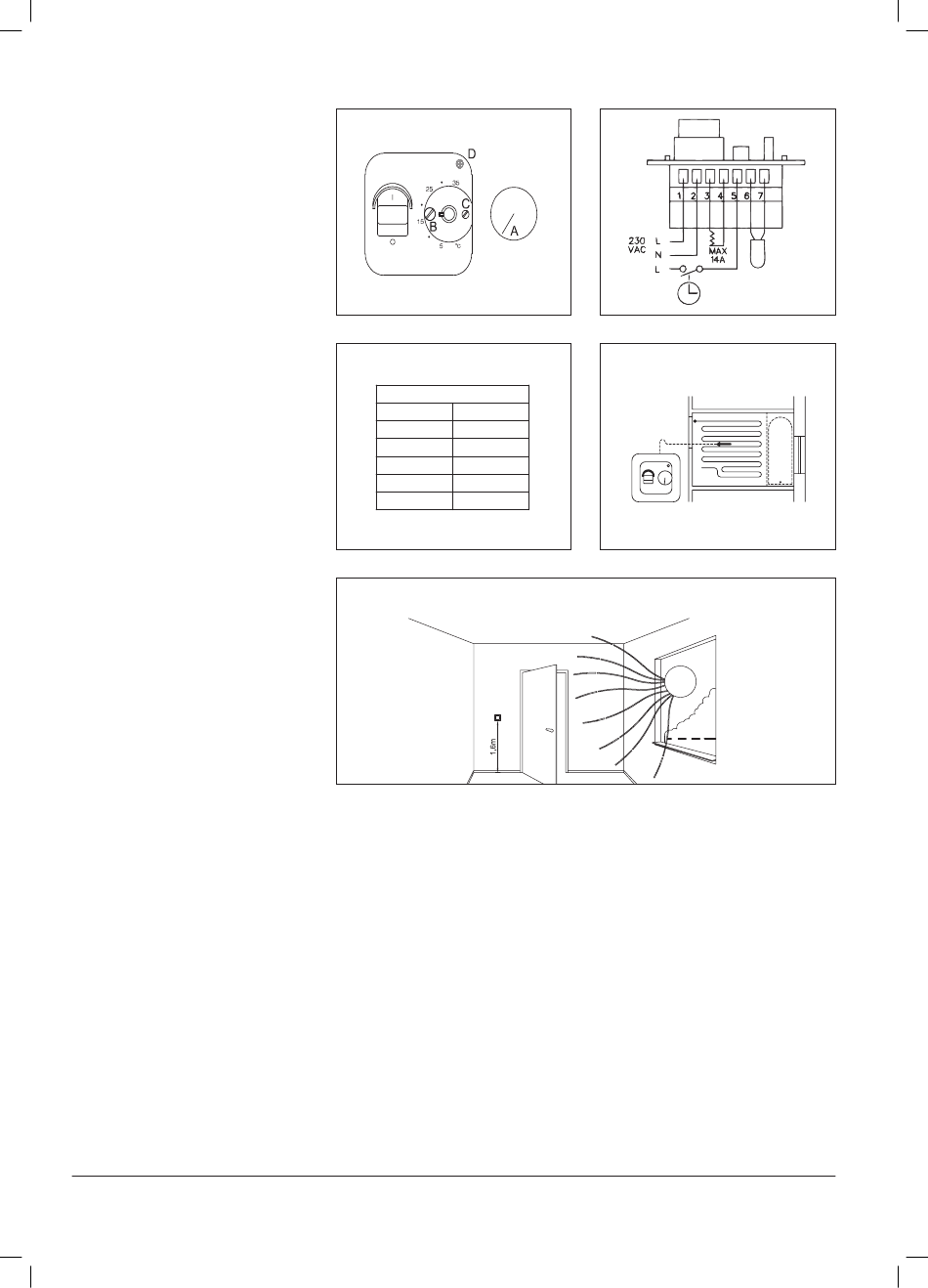

FIGUREN
Fig. 1
OTN-1991-SH deksel met knop.
Fig. 2
Aansluiting van OTN-1991-SH.
Fig. 3
Overzicht van voeler waarden.
Fig. 4
Monteren van vloersensor.
Fig. 5
Montage van de thermostaat.
Fig. 1
Fig. 3
Type ETF-.99
Temp.(˚C)
Value (ohm)
-10
64000
0
38000
10
23300
14800
20
30
9700
Fig. 5
© 2012 OJ Electronics A/S
Fig. 2 OTN-1991-SH
BR898A07a
Fig. 4
BR898A08
BR898A05
BR898A03
BR929A04a
