- Seite 1 Montageanleitung für die Fachkraft Vitocell 100 W Typ CWG Innenbeheizter Speicher Wassererwärmer zu Wandgeräten 80 Liter Inhalt VITOCELL 100 W Nach Montage entsorgen! 5581 788 3/2007...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise ¨ Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Mensch und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Vorschriften ¨ Gefahr Beachten Sie bei Arbeiten Dieses Zeichen warnt vor H die gesetzlichen Vorschriften zur Personenschäden. Unfallverhütung, H die gesetzlichen Vorschriften zum Achtung Umweltschutz, Dieses Zeichen warnt vor... -
Seite 3: Produktinformation

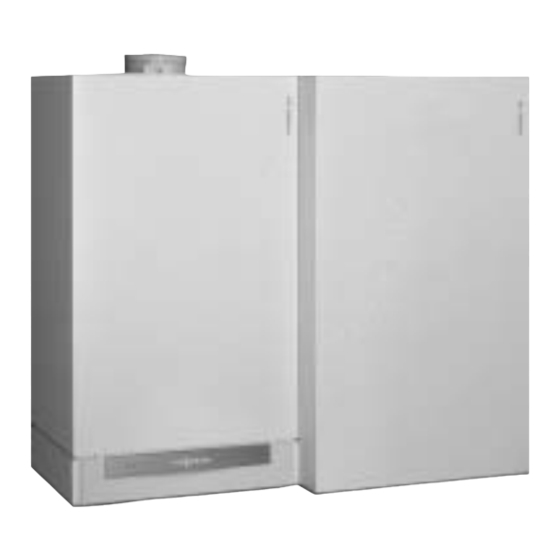

Produktinformation Emaillierter, innenbeheizter Speicher Wassererwärmer zur Trinkwasser erwärmung in Verbindung mit einem Wandgerät. 80 Liter Inhalt Geeignet für Anlagen nach DIN 1988, EN 12 828 und DIN 4753. DIN Registernummer 0244/06 13 MC. c SVGW Zulassungsnummer 9903 4066. TH SVL WW SRL KW KW Kaltwasser SRL Speicherrücklauf... -
Seite 4: Installation Vorbereiten
Installation vorbereiten Achtung Um Materialschäden zu vermeiden, den Speicher Wassererwärmer in einem frostgeschützten und zugfreien Raum aufstellen. Andernfalls muss der Speicher Wassererwärmer, wenn er nicht betrieben wird, bei Frostgefahr entleert werden. Der Speicher Wassererwärmer kann wahlweise links oder rechts neben dem Wandgerät montiert werden. -
Seite 5: Speicher Wassererwärmer Montieren
Speicher Wassererwärmer montieren Achtung 3. Wandhalterung mit beiliegenden Um Bau und Materialschäden Dübeln, Schrauben und Scheiben zu vermeiden, muss die Trag anschrauben. fähigkeit der Wand min. 150 kg betragen. 4. Anschlüsse für Kalt und Warm Beiliegende Schrauben und wasser in der Wand vorinstallieren Dübel sind nur für Beton B 25 bzw. -
Seite 6: Heizwasserseitig Anschließen
Heizwasserseitig anschließen Achtung Um Materialschäden zu vermeiden, darf die Wärmedämmung nicht mit offener Flamme in Berührung kommen. Vorsicht bei Löt und Schweißarbeiten. H Alle Rohrleitungen mit lösbaren Verbindungen anschließen. H Nicht benötigte Anschlüsse mit Rotgusskappen verschließen. H Temperaturregler und Sicherheitstemperaturbegrenzer so einstellen, dass die Trinkwassertemperatur im Speicher Wassererwärmer 95 ºC nicht über schreitet. -
Seite 7: Trinkwasserseitig Anschließen
Trinkwasserseitig anschließen H Für den trinkwasserseitigen Anschluss die DIN 1988 und die DIN 4753 beachten (c: Vorschriften des SVGW). H Alle Rohrleitungen mit lösbaren Verbindungen anschließen. H Nicht benötigte Anschlüsse mit Rotgusskappen verschließen. H Zul. Betriebsüberdruck 10 bar ..Prüfüberdruck 13 bar . - Seite 8 Trinkwasserseitig anschließen (Fortsetzung) Sicherheitsventil Verengungen in der Leitung zwischen Die Anlage muss zum Schutz vor Sicherheitsventil und Speicher Überdruck mit einem bauteilgeprüften Wassererwärmer sind unzulässig. Membran Sicherheitsventil ausge Die Ausblaseleitung des Sicherheits rüstet werden. ventils darf nicht verschlossen Zul. Betriebsüberdruck: 10 bar. werden.
- Seite 9 Verschlusskappe und Wärmedämmkappe anbauen Beiliegende Verschlusskappe am Nippel R 1 eindichten.
-
Seite 10: Speichertemperatursensor Einbauen
Speichertemperatursensor einbauen H Speichertemperatursensor nicht mit Isolierband umwickeln. H Speichertemperatursensor bis zum Anschlag in die Tauchhülse einführen. -
Seite 11: Wärmedämmhaube Und Vorderblech Anbauen
Wärmedämmhaube und Vorderblech anbauen Vorderblech oben einhängen und Typenschild an der Unterseite des unten einrasten. Speicher Wassererwärmers auf kleben. -
Seite 12: Potenzialausgleich Anschließen
örtlichen EWs und den unternehmens und den VDE SEV Bestimmungen ausführen. Bestimmungen ausführen. Inbetriebnahme Inbetriebnahme des Speicher Wassererwärmers siehe Serviceanleitung. Viessmann Werke GmbH & Co KG D 35107 Allendorf Telefon:0 64 52 70 0 Telefax: 0 64 52 70 27 80 www.viessmann.de...
