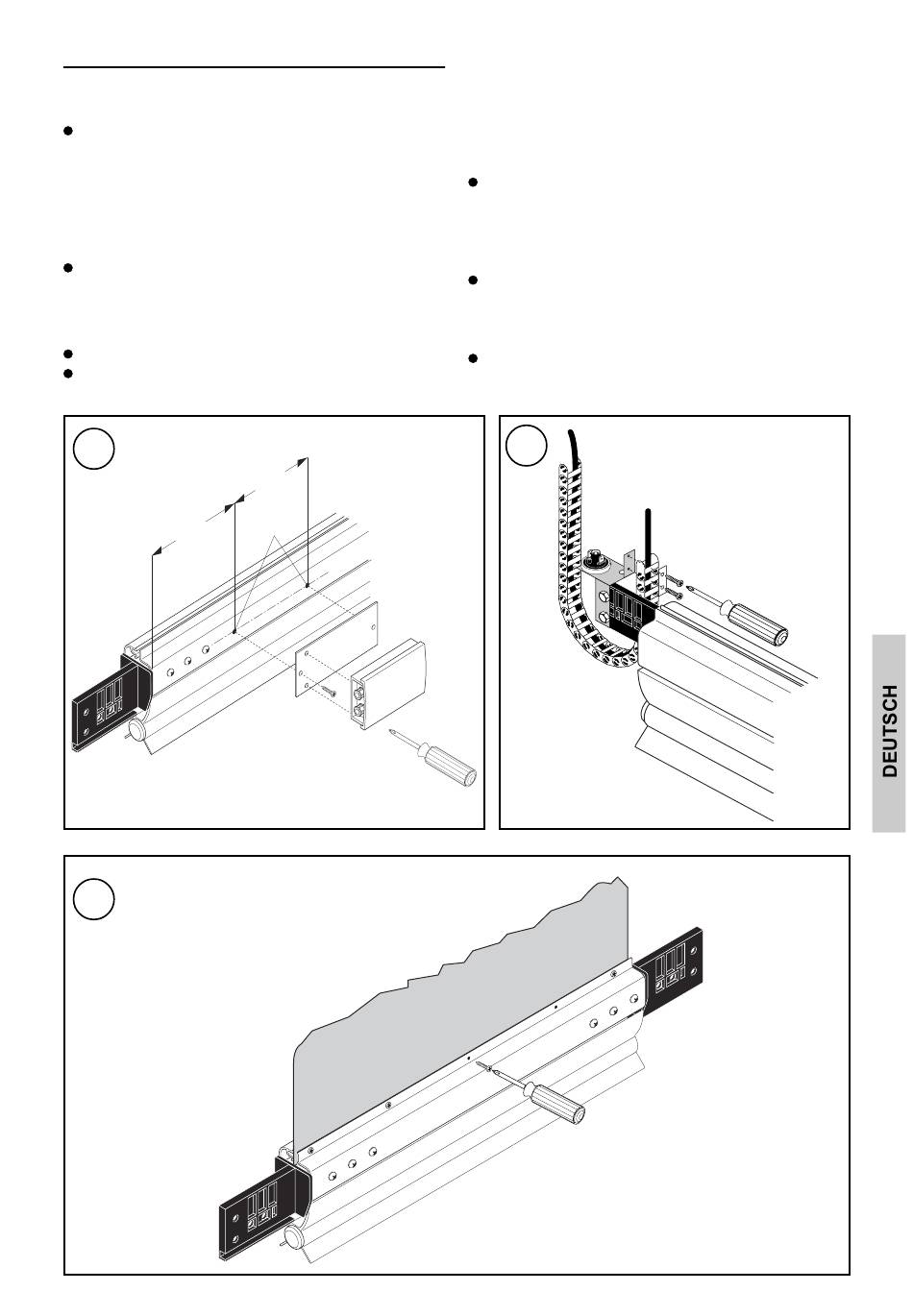

3.6 Montage der Kontaktleiste

3.6.1 BEFESTIGUNG VON SICUR auf Kontaktleiste

(Optional)
Die Sicherheitsleiste, in dem Fall die SICUR-
Vorrichtung uorgesehen ist, wird mit den bereits auf
dem Gummiprofil aufgesetzten Fotodiodenkapseln TX
und RX geliefert. Die Verbindungskabel zum
Betriebsverstärker werden durch ein Loch geleitet, das
sich auf dem Gummiprofil befindet und die Kabel
werden durch einen besonderen Mantel geschützt.
Betriebsverstärker auf der Kontaktleiste
entsprechend den Maßen in Abb.11 befestigen.

3.6.2 Befestigung der Kontaktleiste am Torbehang

Kontaktleiste am Torbehang, wie in Abb.12 gezeigt, befestigen
ACHTUNG: Leistenseite, an der sich Druckwächter
11
150
12
142
ø 3,1
oder Kabel der Lichtschranke befinden (bei
Verwendung des Optionals Sicur) zum linken
Seitenpfosten hin ausrichten, da sich in seinem Innern
die Energieführungskette befindet.
3.6.3 Befestigung der Energieführungskette an der
Kontaktleiste
Im linken Seitenpfosten befindet sich die
Energieführungskette bereits befestigt und darin das
entsprechende
Energieführungskette am Nylonschlitten der
Kontaktleiste anschließen, Abb.13.
Von Hand prüfen, daß alle Glieder die richtige
Drehbewegung
ermöglichen. Bei Behinderung das verdrehte Glied in
die richtige Stellung bringen.
Zum Anschluß des Kabels an das Sicherheitsgerät
der Leiste, Paragraph 4.2.2 beachten.
13
- 55 -
Kabel. Freies Ende
der Energieführungskette
0DT721 01/05/2005 DITEC S.p.A.
