6. GRUNDEINSTELLUNG DES SCHWADERS
6.6

Einstellung der seitlichen Kreiselneigung

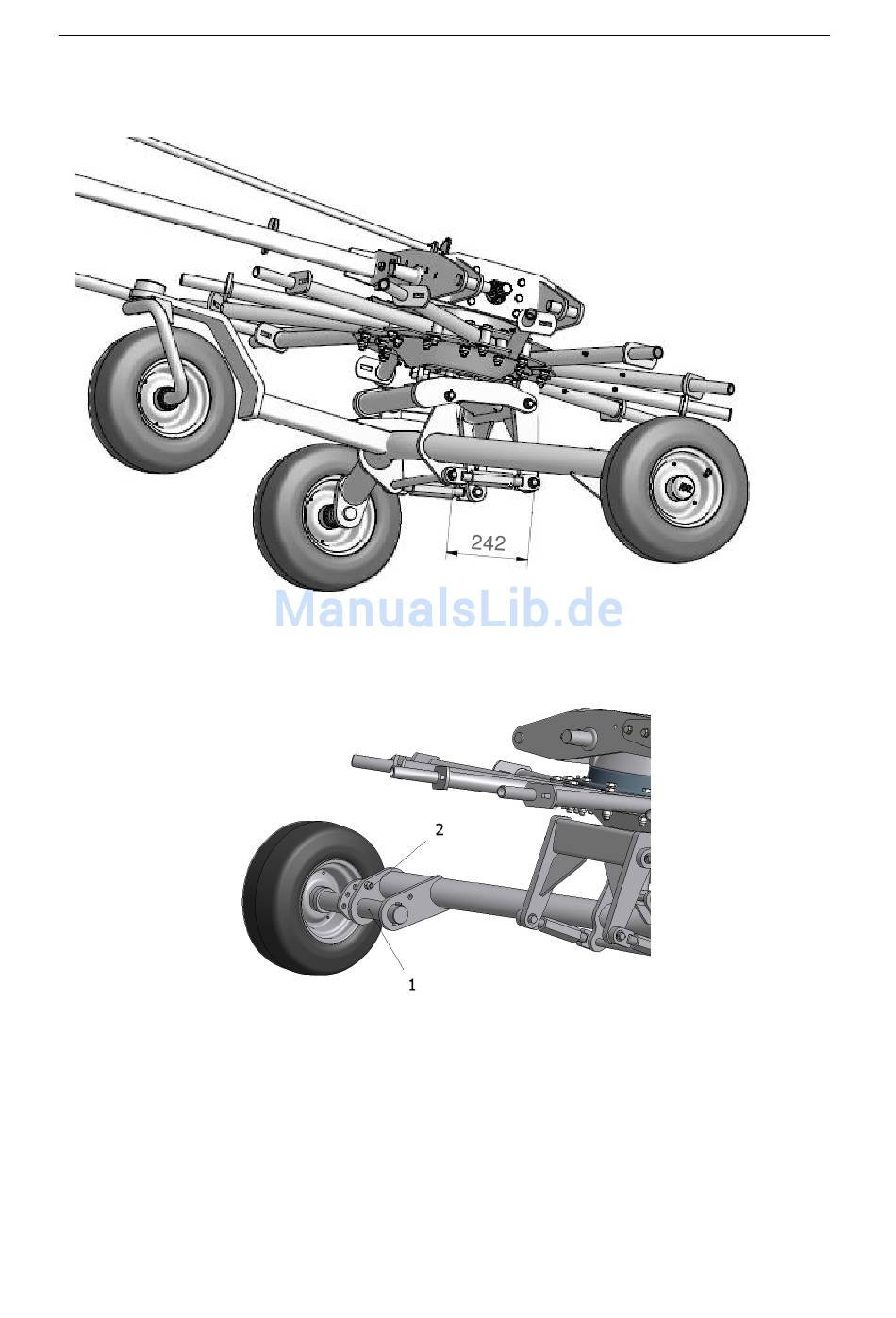

Zur individuellen Anpassung an unterschiedliches Rechgut ist jeweils das innere
Stützrad des Kreiselfahrwerks auf einem exzentrischen Achszapfen (1) gelagert.
Zur Verstellung aus der werksseitig montierten Mittelstellung heraus die
Befestigungsschraube (2) entfernen, einen Schlüssel (SW30) aufsetzen und den
Achszapfen verdrehen.
Es gibt insgesamt 6 Verstellmöglichkeiten am Achszapfen.
Nach der Verstellung die Befestigungsschraube wieder einsetzen und festziehen.
