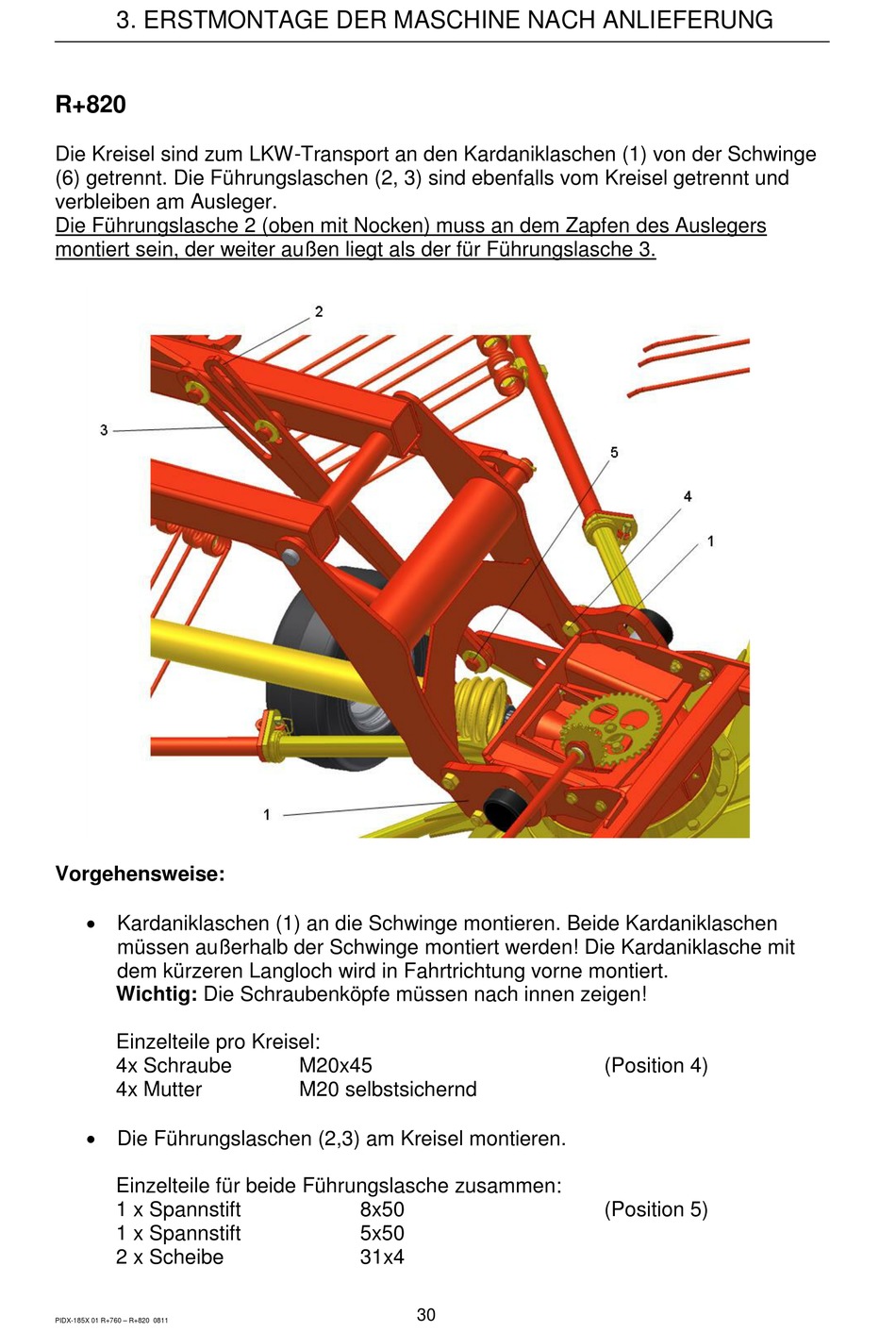

3. ERSTMONTAGE DER MASCHINE NACH ANLIEFERUNG
R+820
Die Kreisel sind zum LKW-Transport an den Kardaniklaschen (1) von der Schwinge
(6) getrennt. Die Führungslaschen (2, 3) sind ebenfalls vom Kreisel getrennt und
verbleiben am Ausleger.
Die Führungslasche 2 (oben mit Nocken) muss an dem Zapfen des Auslegers
montiert sein, der weiter außen liegt als der für Führungslasche 3.
Vorgehensweise:
 Kardaniklaschen (1) an die Schwinge montieren. Beide Kardaniklaschen
müssen außerhalb der Schwinge montiert werden! Die Kardaniklasche mit
dem kürzeren Langloch wird in Fahrtrichtung vorne montiert.
Wichtig: Die Schraubenköpfe müssen nach innen zeigen!
Einzelteile pro Kreisel:
4x Schraube
4x Mutter
 Die Führungslaschen (2,3) am Kreisel montieren.
Einzelteile für beide Führungslasche zusammen:
1 x Spannstift
1 x Spannstift
2 x Scheibe
PIDX-185X 01 R+760 – R+820 0811
M20x45
M20 selbstsichernd
8x50
5x50
31x4
30
(Position 4)
(Position 5)
