5. HANDHABUNG DES KREISELSCHWADERS BEIM ARBEITEN

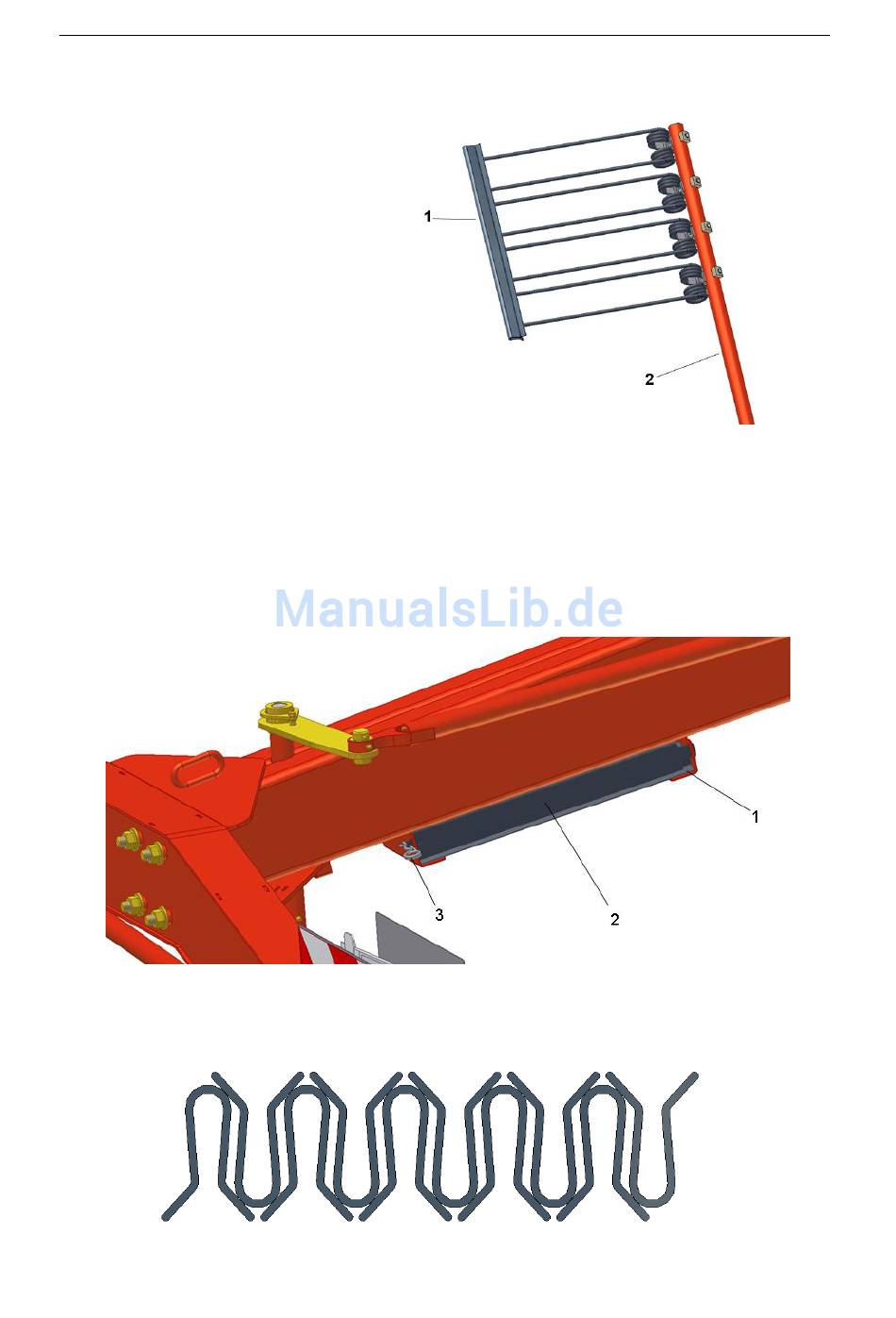

5.8.1 Anbringen des Zinkenschutzes

Die Zinkenschutze (1) werden nur
aufgesteckt und klemmen ohne
weitere Sicherung auf den Zinken.
Die Zinkenschutze müssen in
allen Betriebszuständen außer
der Arbeitsstellung angebracht
sein!
5.8.2 Sicherung der Zinkenschutze während der Arbeit
Unter dem hinteren Rahmen ist der Aufbewahrungsort für die Zinkenschutze, wenn
sie nicht verwendet werden. Die Zinkenschutze (1) werden in die Halter (3)
eingeschoben. Das Verriegelungsblech (2) wird durch die Langlöcher in den Haltern
geschoben und durch den Federstecker (linke Seite auf dem Bild) arretiert.
Das Bild zeigt die gesicherte Position.
Die Zinkenschutze müssen wie auf dem folgenden Bild gezeigt in die Halter
geschoben werden.
