5. HANDHABUNG DES KREISELSCHWADERS BEIM ARBEITEN
5.6 Zusätzliche Hinweise zum Arbeiten und Fahren mit der
Maschine
Die Kreiselschwader sind mit einer mechanischen Zwangslenkung ausgestattet. Das
heißt, der Schwader folgt in etwa der Fahrspur des Schleppers. Dadurch wird eine
enorme Wendigkeit der Maschine erreicht.
Der Anbaubock ist durch einen Anschlag unter dem Vorderrahmen gegen zu weites
Einlenken begrenzt.
Eine optische Anzeige weist den Fahrer darauf hin, wie weit er noch einlenken kann.
Ein speziell geformter Aufkleber ist dafür auf dem Vorderrahmen angebracht.

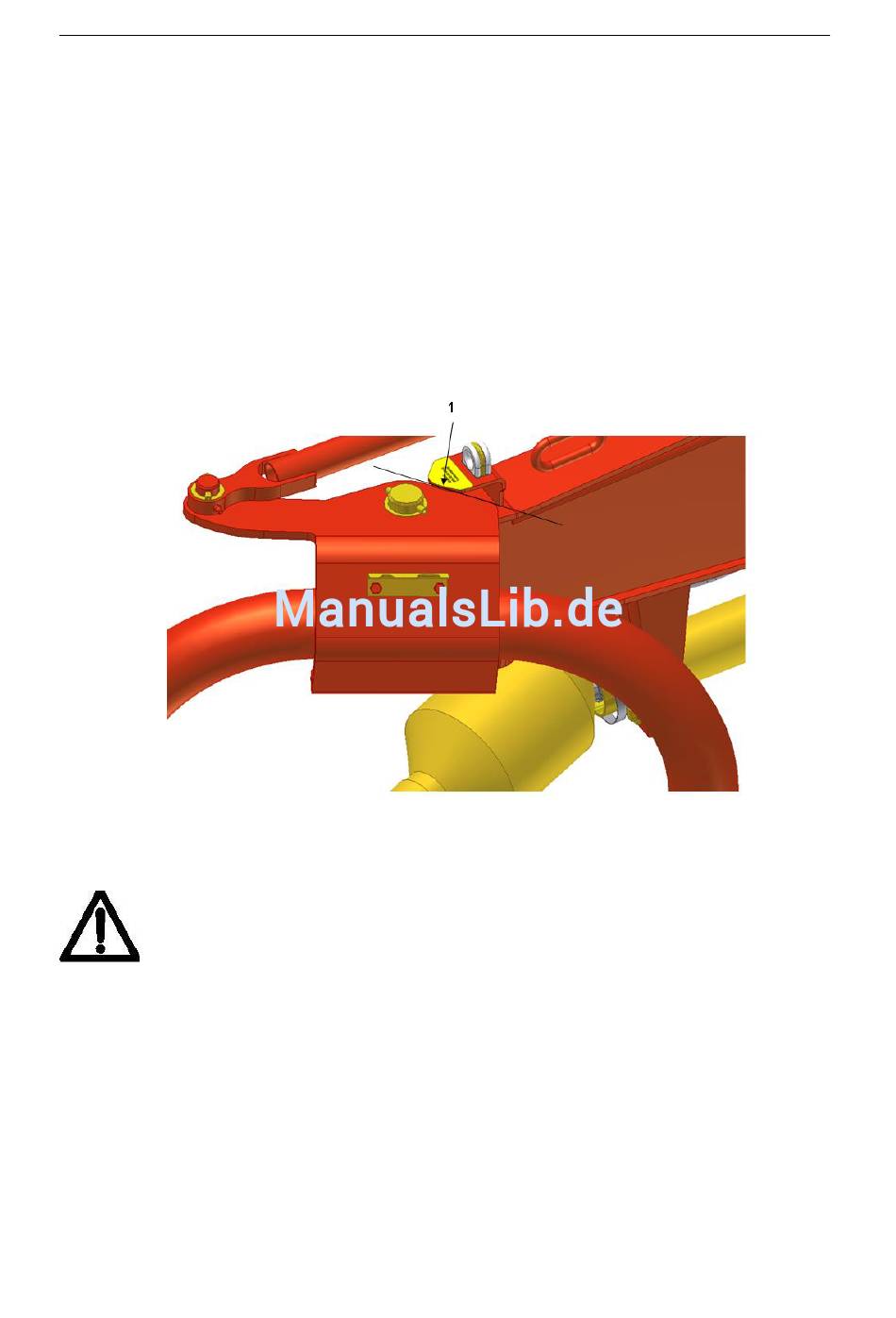

Ergeben die schrägen Seiten des Aufklebers und die Flanke des Anbaubocks eine
Linie (1), dann steht die Lenkung kurz vor dem Anschlag.
Ständiges Einlenken gegen den Anschlag kann Beschädigungen am Anbaubock,
Rahmen und Lenkgestänge zur Folge haben, und ist deshalb zu vermeiden.
Beschädigungen an Anbaubock, Rahmen und Lenkgestänge
beeinträchtigen die Verkehrssicherheit des Schwaders!
5.7 Hydraulische Verrieglung eines Kreisels (optional)
Für die Kreiselschwader R+760 und R+820 ist optional eine hydraulische
Verriegelung des in Fahrtrichtung linken Kreisels erhältlich (Siehe auch Kap. 3.9).
Diese ermöglicht das Arbeiten mit nur einem Kreisel, z.B. am Wiesenrand entlang.
Der andere Kreisel bleibt in der Vorgewendestellung verriegelt. Hierbei wird durch ein
hydraulisches Magnetventil die Hydraulikleitung zum Aushubzylinder abgesperrt. Das
Ventil ist stromlos offen und schließt erst, wenn eine Spannung anliegt.
